3006P-1-205LF

厂牌: BOURNS
产品描述: 2MΩ ±10% 750mW ±100ppm/℃ 通孔安装 19.05mm*4.83mm*6.35mm
供应商型号: 3006P-1-205LF
供应商: 国内现货
标准整包数: 25

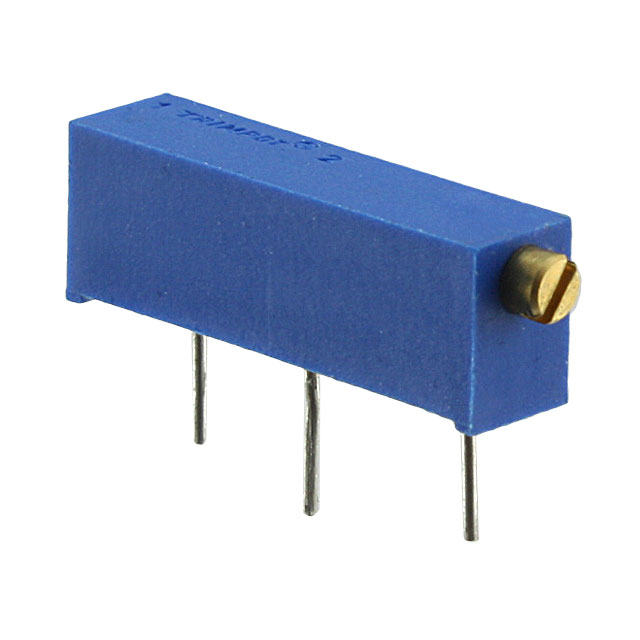

BOURNS 电位器及其他可变电阻器 3006P-1-205LF

3006P-1-205LF概述


    产品简介


    3006 - Trimpot® Trimming Potentiometer是一款工业级精密调节电位器,具有矩形外形、多圈旋转和陶瓷芯结构。其低板面轮廓设计(仅高1/4英寸),使得它非常适合安装在狭小的空间内。此外,这款电位器还提供面板安装选项,方便在各种控制面板上集成。透明外壳版本不仅提供了视觉上的便利,还可以不通过连接仪表直接设定,尤其适用于需要频繁调整的应用场合。Trimpot®符合RoHS标准,适用于广泛的电子产品和工业自动化设备中。

    技术参数


    - 标准电阻范围:10至5兆欧姆
    - 电阻公差:±10%(更紧密的公差可定制)
    - 绝对最小电阻:1.0%或2欧姆(以较大者为准)
    - 接触电阻变化:1.0%或1欧姆(以较大者为准)
    - 可调电压精度:±0.01%
    - 可调电阻精度:±0.05%
    - 分辨率:无限
    - 绝缘电阻:500VDC时最小为1000兆欧姆
    - 击穿电压:海拔70°C时为1000VAC;海拔80000英尺时为250VAC
    - 调整角度:15转(标称)
    - 功率等级:在400伏特最大电压下,70°C时为0.75瓦特;125°C时为0瓦特
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:在85°C氟利昂环境中测试
    - 湿度测试:MIL-STD-202方法103,96小时
    - 振动测试:20G,2%ΔTR,2%ΔVR
    - 冲击测试:50G,2%ΔTR,2%ΔVR
    - 负载寿命测试:1000小时,0.75瓦特,70°C,4%ΔTR
    - 旋转寿命测试:200次循环,3%ΔTR,1%或1欧姆(以较大者为准)CRV
    - 扭矩:最大5.0盎司英寸
    - 机械停止:滑块空转
    - 终端:可焊接引脚
    - 重量:0.04盎司
    - 标记:制造商商标、电阻代码、端子编号、日期代码、制造商型号号和样式

    产品特点和优势


    Trimpot® Trimming Potentiometer的独特功能包括:
    - 低板面轮廓:特别适合狭小空间的PCB安装。
    - 透明外壳:方便视觉设置,提高操作便捷性。
    - RoHS合规性:适用于环保要求高的应用场景。
    - 多圈调节:适合精细调整需求的应用。

    应用案例和使用建议


    Trimpot®广泛应用于各种工业自动化设备、医疗仪器及消费电子产品中。特别是在需要高精度、稳定性要求高的环境中表现尤为出色。例如,在医疗器械中用于调节电流,确保治疗过程的安全性;在机器人系统中用于精准控制电机驱动。
    使用建议:
    - 在高振动或冲击环境中使用时,应注意定期检查并校准,以保证精度。
    - 对于需要频繁调整的应用场合,建议使用透明外壳版本,以便于直观查看和调节。

    兼容性和支持


    Trimpot®系列电位器设计旨在与各种电路板和设备兼容,且Bourns公司提供了详尽的技术支持和维护服务。购买后可以通过其官方网站获取详细的产品手册和技术支持资料,也可以联系客服咨询具体应用问题。

    常见问题与解决方案


    1. 问题:调节过程中出现接触不稳定现象
    - 解决方案:检查接线是否牢固,确认所有连接点无松动,并确保电位器在规定的工作温度范围内使用。
    2. 问题:调整电阻值时出现偏差
    - 解决方案:参考产品手册中的标准电阻表进行校正,或者更换新的电位器以确保准确度。
    3. 问题:设备无法正常启动
    - 解决方案:检查电源是否正确接入,确认电位器未超过额定电压和电流限制。

    总结和推荐


    综上所述,3006 - Trimpot® Trimming Potentiometer凭借其卓越的性能参数、多样化的设计选项以及广泛的应用范围,成为工业控制和精密仪器的理想选择。无论是对精度有严格要求的应用还是对安装空间有限制的情况,Trimpot®都能提供可靠的解决方案。因此,强烈推荐这一款高性能电位器产品。

3006P-1-205LF参数

参数
电阻值 2MΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 19.05mm*4.83mm*6.35mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3006P-1-205LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006P-1-205LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006P-1-205LF 3006P-1-205LF数据手册

3006P-1-205LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.7065
500+ ¥ 4.4183
1000+ ¥ 4.3415
2000+ ¥ 4.303
库存: 1000
起订量: 50 增量: 25
交货地:
最小起订量为:10
合计: ¥ 47.06
