3006P-1-221LF

厂牌: BOURNS
产品描述: 220Ω ±10% 750mW ±100ppm/℃ 通孔安装 6.35mm(高度)
供应商型号: 2328615
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3006P-1-221LF

3006P-1-221LF概述


    产品简介

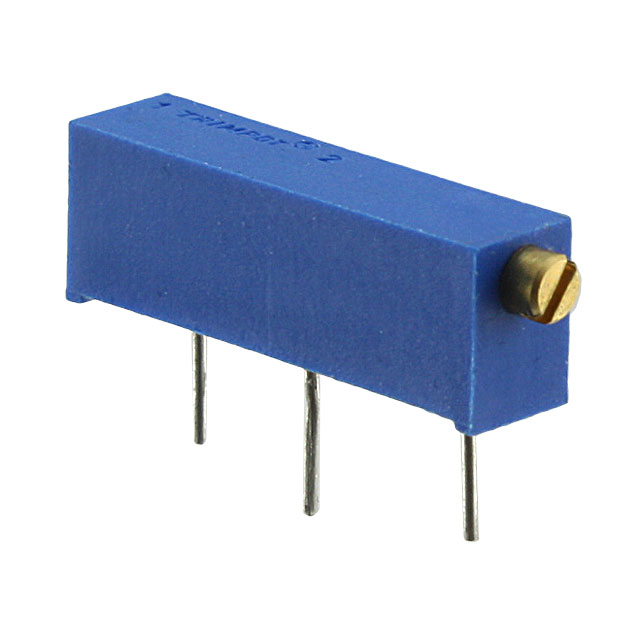

    产品名称: Trimpot® Trimming Potentiometer
    产品类型: 3/4 英寸矩形 / 多圈 / 陶瓷 / 工业 / 密封型微调电位器
    主要功能:
    - 低PC板轮廓 - 仅高1/4英寸
    - 可选面板安装
    - 透明外壳可选(P型),无需接线和仪器即可进行视觉调节
    - RoHS合规版本可供选择
    - 适用于调整应用及处理指南,请点击这里
    应用领域:
    Trimpot® Trimming Potentiometer 广泛应用于各种需要精密调节电阻的应用场合,如仪器仪表、自动化控制系统、通信设备等领域。

    技术参数


    电气特性:
    - 标准阻值范围:10 欧姆至 5 兆欧姆
    - 阻值公差:±10%
    - 绝对最小阻值:1.0% 或 2 欧姆(取较大值)
    - 接触电阻变化:1.0% 或 1 欧姆(取较大值)
    - 调整精度:
    - 电压:±0.01%
    - 阻值:±0.05%
    - 分辨率:无限
    - 绝缘电阻:500 VDC 下 ≥1,000 兆欧姆
    - 击穿电压:
    - 海平面:1,000 VAC
    - 80,000 英尺:250 VAC
    - 调整角度:15 圈名义
    环境特性:
    - 功率等级(最大400V):
    - 70°C:0.75 瓦
    - 125°C:0 瓦
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C 氟化液 (Fluorinert)
    - 湿度:MIL-STD-202 方法 103,96 小时(3% ΔTR,20 兆欧绝缘电阻)
    - 振动:20 G(2% ΔTR,2% ΔVR)
    - 冲击:50 G(2% ΔTR,2% ΔVR)
    - 负载寿命:1,000 小时,0.75 瓦,70°C(4% ΔTR)
    - 旋转寿命:200 周期(3% ΔTR;1% 或 1 欧姆,取较大值)
    物理特性:
    - 扭矩:5.0 盎司-英寸最大
    - 机械止动:滑片空转
    - 引脚:可焊引脚
    - 重量:0.04 盎司
    - 标记:制造商商标、阻值代码、端子编号、日期代码、制造商型号号及样式
    - 滑片:实际总电阻的 50%,公差为 ±10%
    - 阻燃性:UL 94V-0

    产品特点和优势


    Trimpot® Trimming Potentiometer 的显著特点是其独特的透明外壳设计,使得用户可以直观地进行调节,无需借助外部工具。此外,该产品具有非常高的精度和可靠性,能在广泛的温度范围内保持稳定的性能。其多圈调节机制也使其在复杂的电路设计中具备出色的灵活性和准确性。

    应用案例和使用建议


    应用案例:
    Trimpot® Trimming Potentiometer 常见于自动控制设备、仪器仪表以及通信设备中。例如,在测量系统中用于微调信号增益,或者在温度控制系统中用于精确调节加热或冷却装置的功率输出。
    使用建议:
    为了确保最佳性能,用户应在调节前充分了解设备的工作环境,并根据具体应用需求选择合适的阻值。此外,为了保证长期稳定性,建议在高温环境下使用时避免超过推荐的功率等级。

    兼容性和支持


    Trimpot® Trimming Potentiometer 支持面板安装,并且有多种终止方式可供选择,以适应不同的电路布局。厂商提供完善的售后服务和技术支持,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    常见问题:
    1. 如何正确调节阻值?
    2. 设备在极端环境下的表现如何?
    解决方案:
    1. 调节时应缓慢均匀地旋转调节旋钮,直至达到所需的阻值。建议使用专用工具以提高精度。
    2. 在极端温度下使用时,应注意其功率等级和温度系数,以防止过热或性能下降。在设计阶段应考虑散热措施,并尽量保持工作环境在推荐的温度范围内。

    总结和推荐


    综上所述,Trimpot® Trimming Potentiometer 是一款功能强大、精度高且易于使用的微调电位器。其广泛的应用范围、优良的性能和可靠的支持服务使其成为许多工业应用的理想选择。无论是用于自动化控制系统还是复杂仪器仪表中,Trimpot® Trimming Potentiometer 都能够满足用户的高标准要求。因此,我们强烈推荐这款产品。

3006P-1-221LF参数

参数
电阻值 220Ω
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 6.35mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3006P-1-221LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006P-1-221LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006P-1-221LF 3006P-1-221LF数据手册

3006P-1-221LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
