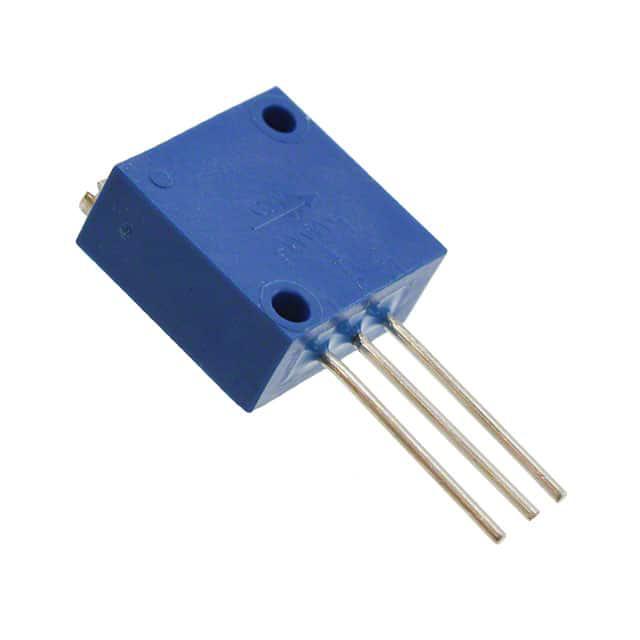

3250W-1-103

厂牌: BOURNS
产品描述: 10KΩ ±5% 1W ±50ppm/℃ 线性 底座安装 12.7mm(高度)
供应商型号: 3250W-1-103
供应商: Master
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3250W-1-103

3250W-1-103概述

    3250 - 1/2" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3250 - 1/2" Square Trimpot® 是一款高性能、密封式的微调电位器,适用于多种精密调节场合。这款电位器具有多重旋转和线绕设计,可以用于面板安装。它的主要功能是在设备中进行微小的电压调整,从而确保电路的稳定性和精确度。3250 - 1/2" Square Trimpot® 广泛应用于航空电子、通信设备、医疗仪器以及工业控制系统等领域。

    2. 技术参数


    - 电气特性:
    - 标准电阻范围:10 至 50K 欧姆(详见标准电阻表)
    - 电阻容差:±5%(可提供更严格的容差)
    - 最小电阻:0.1% 或 1 欧姆(以较高者为准)
    - 噪声:最大 100 欧姆 ENR
    - 绝缘电阻:500 VDC,最小 1,000 兆欧
    - 介电强度:海平面时 1,000 VAC,80,000 英尺时 400 VAC
    - 调整行程:25 圈(标称)
    - 环境特性:
    - 功率等级:在 85°C 时为 1.0 瓦,在 150°C 时为 0 瓦
    - 温度范围:-65°C 至 +150°C
    - 温度系数:±50 ppm/°C
    - 密封测试:85°C 氟里昂(仅针脚样式)
    - 湿度:符合 MIL-STD-202 方法 106
    - 振动:30 G
    - 冲击:100 G
    - 负载寿命:在 85°C 下 1,000 小时,功率为 1.0 瓦
    - 旋转寿命:200 次
    - 物理特性:
    - 扭矩:最大 5.0 盎司-英寸
    - 机械止动:指针空转
    - 引脚:可焊印刷电路引脚,柔性导线(7 根 30 号 AWG)
    - 重量:约 0.06 盎司
    - 安装扭矩:最大 12 盎司-英寸

    3. 产品特点和优势


    - 多圈/线绕/密封设计:这种设计提供了出色的稳定性和精确度,能够在恶劣环境下保持良好的性能。
    - 高可靠性认证:已列入 MIL-R-27208 和 MIL-R-39015 的 QPL(合格零件清单),适合高可靠性要求的应用。
    - RoHS 符合性:符合欧盟 RoHS 指令,适用于环保要求严格的应用场合。
    - 广泛的应用选择:可选面板安装,提供不同的电阻值和包装方式。

    4. 应用案例和使用建议


    - 应用案例:3250 - 1/2" Square Trimpot® 在医疗成像设备中用于微调电压,确保图像质量的一致性和准确性。在工业控制系统中,用于调节电机的转速。
    - 使用建议:在使用过程中,应确保负载不超过额定值,避免因过热而导致设备损坏。对于需要频繁调整的场合,建议采用面板安装以提高操作便捷性。

    5. 兼容性和支持


    - 兼容性:该产品支持多种安装方式和引脚配置,易于与其他标准组件兼容。
    - 支持和维护:制造商提供详细的安装指南和技术支持,确保用户能够正确使用并维护产品。

    6. 常见问题与解决方案


    - 问题1:安装时发现电阻值不准确。
    - 解决方案:检查安装是否正确,确认没有松动或接触不良的情况。
    - 问题2:使用过程中出现噪声过大。
    - 解决方案:检查电路连接是否正确,确认没有外部干扰源。

    7. 总结和推荐


    3250 - 1/2" Square Trimpot® 在多个方面表现出色,具有出色的稳定性、精度和可靠性。特别是在需要微调电阻的应用中表现尤为突出。强烈推荐此产品给对精度和稳定性有高要求的用户。

3250W-1-103参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
额定电压 -
锥度 线性
长*宽*高 12.7mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3250W-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3250W-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3250W-1-103 3250W-1-103数据手册

3250W-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.809 ¥ 269.4222
10+ $ 23.5767 ¥ 196.0305
25+ $ 22.4826 ¥ 186.8346
50+ $ 21.3849 ¥ 175.1206
100+ $ 20.4354 ¥ 167.3452
250+ $ 20.3299 ¥ 166.4812
500+ $ 20.3299 ¥ 166.4812
库存: 222
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 269.42
