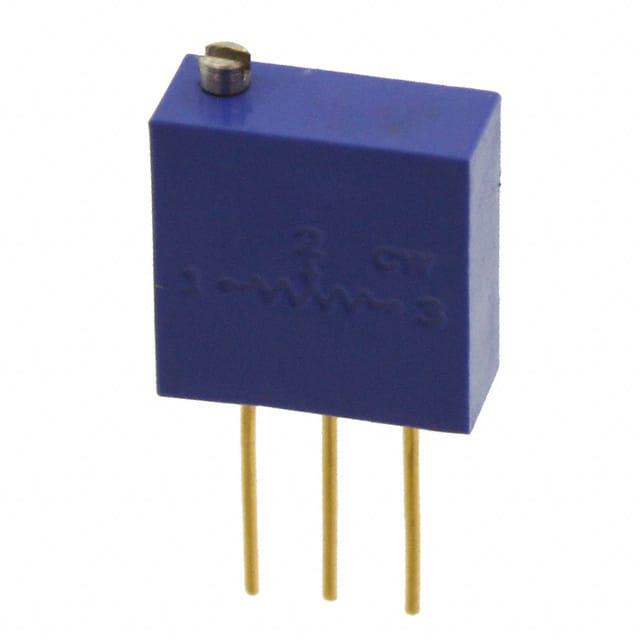

3290W-1-103

厂牌: BOURNS
产品描述: 10KΩ ±5% 1W ±50ppm/℃ 线性 通孔安装 10.55mm(高度)
供应商型号: 7732729
供应商: 海外现货
标准整包数: 1

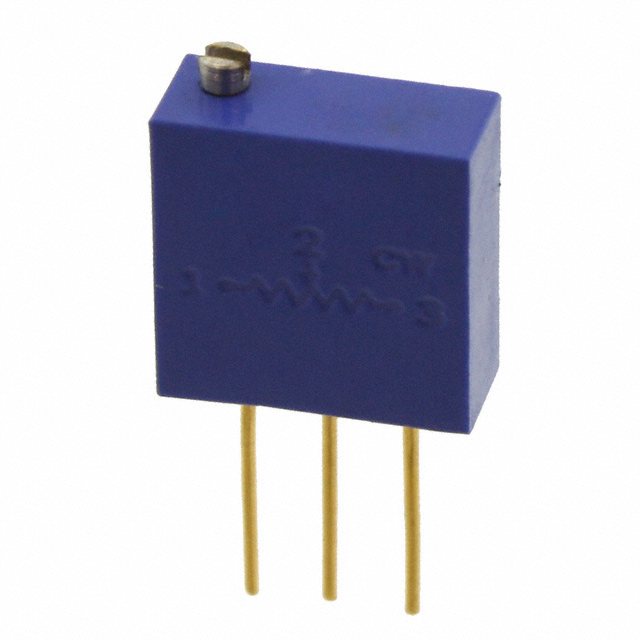

BOURNS 电位器及其他可变电阻器 3290W-1-103

3290W-1-103概述

    3290 - 3/8" Square Trimpot® Trimming Potentiometer

    产品简介


    3290型号是一款用于精密调节的Trimble电位计(简称“Trimpot”)。它以其多圈线绕结构而著称,专为工业应用设计,并通过了QPL认证,适用于RT24标准,符合MIL-R-27208和RTR24高可靠性标准。此外,它还提供面板安装选项,以满足各种安装需求。本产品符合RoHS指令,适用于各类电子设备中的调校和处理任务。

    技术参数


    - 基本规格:
    - 电阻范围:10至50K欧姆
    - 电阻容差:±5%
    - 最小电阻:0.1%或1欧姆(取较大值)
    - 噪声:最大100欧姆ENR
    - 绝缘电阻:500 VDC下最小1,000兆欧姆
    - 击穿电压:海平面1,000 VAC;海拔80,000英尺350 VAC
    - 调整行程:25转(典型)
    - 电气特性:
    - 功率等级:85°C下1.0瓦;150°C下0瓦
    - 温度范围:-65°C至+150°C
    - 温度系数:±50 ppm/°C
    - 环境特性:
    - 防尘测试:85°C氟化液密封测试
    - 湿度测试:MIL-STD-202方法106,在96小时内变化小于2%,100兆欧绝缘电阻
    - 振动:30G,1% ΔTR;0.5% +分辨率ΔVR
    - 冲击:100G,1% ΔTR;0.5% +分辨率ΔVR
    - 寿命测试:1,000小时,1.0瓦功率@85°C
    - 旋转寿命:200周期
    - 物理特性:
    - 扭矩:最大5.0 oz-in.
    - 机械止动:指针空载
    - 端子:焊接到印刷电路板的引脚
    - 重量:0.025盎司
    - 标记:制造商商标、电阻代码、接线图、日期代码、制造商型号和样式

    产品特点和优势


    - 高可靠性: 符合MIL-R-27208和RTR24标准,保证在恶劣环境下的稳定性能。
    - 精确调整: 多圈设计允许精细调整,具有更高的精度。
    - 坚固耐用: 通过严格的环境测试,适用于各种严苛条件。
    - 灵活安装: 提供面板安装选项,便于集成到不同设备中。

    应用案例和使用建议


    - 应用案例:
    - 在航空航天、汽车电子和医疗设备中作为精密调节组件。
    - 在高精度仪器仪表中用于温度、压力和位置的微调。
    - 使用建议:
    - 安装时应确保良好的接地和屏蔽,避免干扰。
    - 使用过程中应注意保持清洁,避免灰尘和杂质影响性能。

    兼容性和支持


    - 兼容性: 该产品适用于多种电子设备,且可通过定制选项与特定系统兼容。
    - 技术支持: Bourns公司提供详尽的技术文档和客户支持,确保用户能够充分利用产品特性。

    常见问题与解决方案


    - 问题1: 产品噪声过高
    - 解决办法: 确保连接良好并检查是否有电磁干扰。

    - 问题2: 无法达到指定电阻值
    - 解决办法: 核对产品型号和电阻值表,确认是否为正确的型号及适当的调整行程。

    总结和推荐


    总体而言,3290型号Trimpot是一款性能优异、适用范围广泛的精密电位计。无论是对于要求严苛的应用还是日常使用,都能表现出色。我们强烈推荐这一产品,特别是在需要高精度和可靠性的场合。如果您对产品有任何疑问或需进一步支持,欢迎联系Bourns官方客服获取更多帮助。

3290W-1-103参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3290W-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3290W-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3290W-1-103 3290W-1-103数据手册

3290W-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
