3329H-1-223LF

厂牌: BOURNS
产品描述: 22KΩ ±10% 500mW ±100ppm/℃ 通孔安装 6.35mm(长度)*4.57mm(高度)
供应商型号: 3329H-1-223LF-ND
供应商: Digi-Key
标准整包数: 1

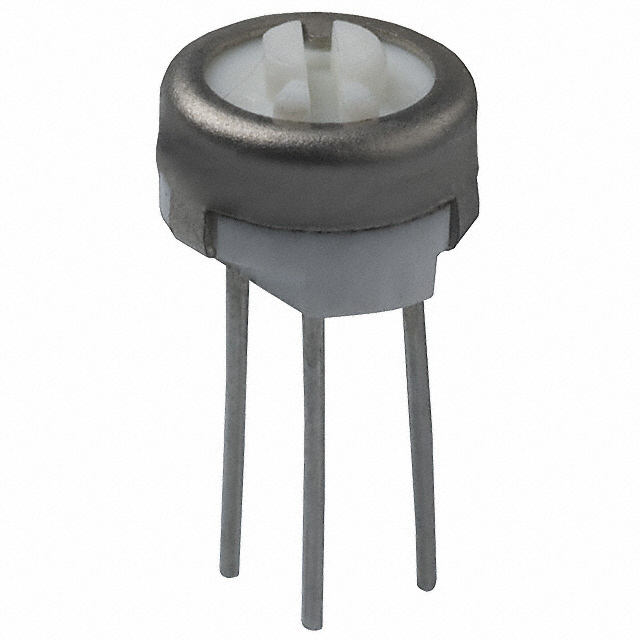

BOURNS 电位器及其他可变电阻器 3329H-1-223LF

3329H-1-223LF概述


    产品简介


    3329系列是一类1/4英寸圆形微调电位器(Trimpot),具有工业级密封特性,适用于单圈调节应用。这类电位器采用Cermet材料制成,提供五种标准终端样式,并且可以提供卷带式包装,方便自动化生产和组装。此外,3329系列通过了MIL-PRF-22097和MIL-PRF-39035认证,符合RoHS环保要求。

    技术参数


    电气特性:
    - 标准电阻范围:10 Ω至1兆欧
    - 电阻公差:±10%
    - 绝对最小电阻:1% 或 2欧姆(取较大值)
    - 接触电阻变化:最大3.0% 或 3欧姆(取较大值)
    - 调节精度:
    - 电压:±0.05%
    - 电阻:±0.15%
    - 分辨率:无限
    - 绝缘电阻:最小1,000兆欧,测试电压500 VDC
    - 介电强度:海平面600 VAC,海拔80,000英尺250 VAC
    - 调整角度:240°
    环境特性:
    - 功率等级:85°C时0.5瓦特;150°C时0瓦特
    - 温度范围:-55°C至+150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟利昂
    - 湿度:MIL-STD-202 Method 103,96小时(ΔTR=3%,IR=10兆欧)
    - 振动:30G(ΔTR=1%,ΔVR=1%),不包括"P"引脚样式
    - 冲击:100G(ΔTR=1%,ΔVR=1%)
    物理特性:
    - 机械角度:260°
    - 扭矩:最大5.0盎司-英寸
    - 止动强度:最小5.0盎司-英寸
    - 端子:可焊针脚
    - 重量:0.02盎司

    产品特点和优势


    3329系列微调电位器具备多个显著优势,使其在各种应用中表现出色:
    - 广泛的电阻范围和高精度:10Ω到1兆欧的电阻范围,±10%的电阻公差,确保精确的控制和调整能力。
    - 工业级密封设计:确保长期稳定性和耐用性,尤其适用于恶劣环境。
    - 多样的终端样式和包装选项:多种终端样式可供选择,支持卷带式包装,便于自动化生产。
    - 符合RoHS标准:环保友好,满足国际环保要求。
    - 广泛应用认证:通过MIL-PRF-22097和MIL-PRF-39035认证,广泛应用于军事、航空航天和工业等领域。

    应用案例和使用建议


    3329系列微调电位器适用于需要精密调节的应用,如电路调试、仪器仪表、通信设备等。例如,在一个温度控制系统中,可以通过调整3329电位器来精准控制加热元件的工作状态。实际使用时应注意以下几点:
    - 保持清洁:避免灰尘和湿气进入电位器内部,影响其精度和寿命。
    - 正确安装:确保电位器端子牢固连接,避免振动导致接触不良。
    - 合理布局:电位器周围应留有足够的空间,方便进行调节操作。

    兼容性和支持


    3329系列微调电位器兼容各种电子元器件和设备,适用于广泛的应用场景。厂商提供了丰富的技术支持和维护服务,包括产品咨询、技术支持热线和在线资源,确保用户能够充分利用其功能和优势。

    常见问题与解决方案


    问题1:如何确定合适的电阻值?
    解决方案:根据具体应用需求和电路图,参考标准电阻表选择最接近目标值的电阻值。
    问题2:如何进行温度补偿?
    解决方案:通过调整电位器,改变回路中电阻的比例,从而实现温度补偿效果。
    问题3:如何正确存储以延长使用寿命?
    解决方案:存放在干燥、通风良好的环境中,避免暴露在高温或潮湿条件下。

    总结和推荐


    总体而言,3329系列微调电位器凭借其宽广的电阻范围、高精度和工业级密封设计,成为精密调节应用的理想选择。特别是在恶劣环境下,它的耐用性和稳定性尤为突出。对于需要高精度调节和长期稳定性的应用场合,强烈推荐使用3329系列微调电位器。

3329H-1-223LF参数

参数
电阻值 22KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 6.35mm(长度)*4.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3329H-1-223LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3329H-1-223LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3329H-1-223LF 3329H-1-223LF数据手册
