3549S-1AA-103A

厂牌: BOURNS
产品描述: 10KΩ ±3% 2W ±50ppm/℃ 线性 面板安装 40.43mm*22.48mm*27.5mm
供应商型号: 1470221
供应商: 海外现货
标准整包数: 1

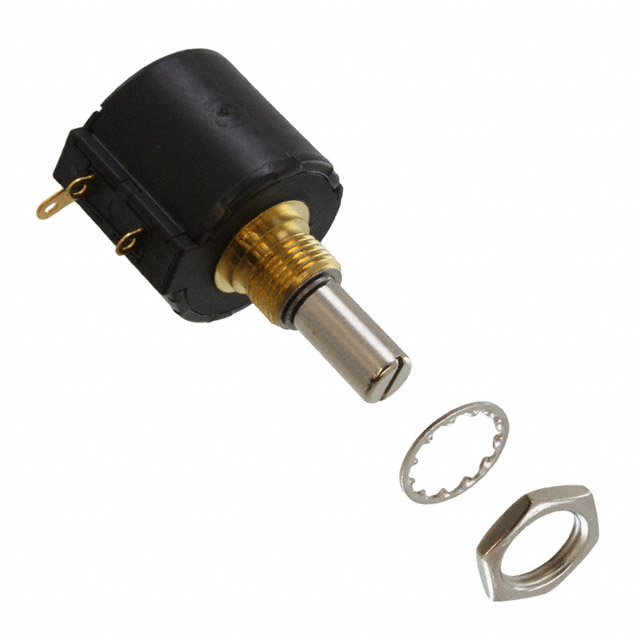

BOURNS 电位器及其他可变电阻器 3549S-1AA-103A

3549S-1AA-103A概述


    产品简介


    本手册介绍了3549系列10转精密电位计,这是一种用于人机界面(HMI)和机器接口(MMI)设计的高精度电位器。该电位器具备高旋转寿命、可选的线性度以及对侧向载荷的适应能力。其独特的Hybritron®元件技术不仅提高了性能稳定性,还扩大了电阻范围,满足多种应用需求。

    技术参数


    | 参数 | Wirewound元素 | Hybritron®元素 |
    |
    | 电阻范围 | 100到100K欧姆 | 1K到100K欧姆 |
    | 总电阻容差 | ±3% | ±10% |
    | 独立线性度 | ±0.2% | ±0.2% |
    | 最大实际独立线性度 | ±0.1% | ±0.1% |
    | 有效电气角度 | 360°+10°,-0° | 360°+10°,-0° |
    | 绝对最小电阻/端电压 | 1欧姆或0.1%最大 | 0.2%最大 |
    | 噪声/输出平滑度 | 100欧姆最大 | 0.10%最大 |
    | 最大烙铁电流@5K欧姆 | 20mA | 10mA |
    | 绝缘电阻(500VDC) | 1000兆欧姆最小 | 1000兆欧姆最小 |
    | 工作温度范围(动态) | -40°C到+125°C | -40°C到+125°C |
    | 温度系数 | ±50ppm/°C | ±100ppm/°C |
    | 震动(15Gs,10Hz至2kHz) | 擦板跳动0.1ms最大 | 擦板跳动0.1ms最大 |

    产品特点和优势


    3549系列10转精密电位计的特点在于其结合了Wirewound和Hybritron®元件技术,提供了高精度和稳定性。特别之处在于其高旋转寿命,最高可达5,000,000次旋转,这使得它非常适合于需要长期稳定性的应用场景。此外,它具有可选的0.1%线性度,适合对精度要求极高的场合。

    应用案例和使用建议


    3549系列10转精密电位计适用于多种应用场景,例如工业控制、医疗设备和消费电子产品等。其独特的线性度和高旋转寿命使其在这些领域的精准控制方面表现出色。建议在安装时根据实际需求选择合适的侧向负载和温度条件,以确保最佳性能。

    兼容性和支持


    3549系列10转精密电位计与标准的焊接工艺兼容,如手工焊接和波峰焊接。制造商提供了详细的焊接条件指导,以确保正确的装配过程。此外,电位器随附了一个锁紧垫圈和一个安装螺母,方便客户进行安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度系数高 | 在实际应用中应选择适合的温度系数,以避免因温度变化引起的精度下降。 |
    | 震动影响性能 | 使用抗震设计,确保电位计在震动环境下仍能保持良好的稳定性。 |
    | 长时间运行下的磨损 | 采用双轴承选项,提高旋转寿命,减少因磨损导致的精度下降。 |

    总结和推荐


    综上所述,3549系列10转精密电位计是一款高性能、高可靠性的产品,适用于各种高精度应用场合。其高旋转寿命、高线性度和卓越的稳定性使其在市场上具有显著的竞争优势。对于需要高精度控制的应用,强烈推荐使用此款电位计。

3549S-1AA-103A参数

参数
电阻值 10KΩ
精度 ±3%
额定功率 2W
温度系数 ±50ppm/℃
锥度 线性
额定电压 -
长*宽*高 40.43mm*22.48mm*27.5mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

3549S-1AA-103A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3549S-1AA-103A数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3549S-1AA-103A 3549S-1AA-103A数据手册
