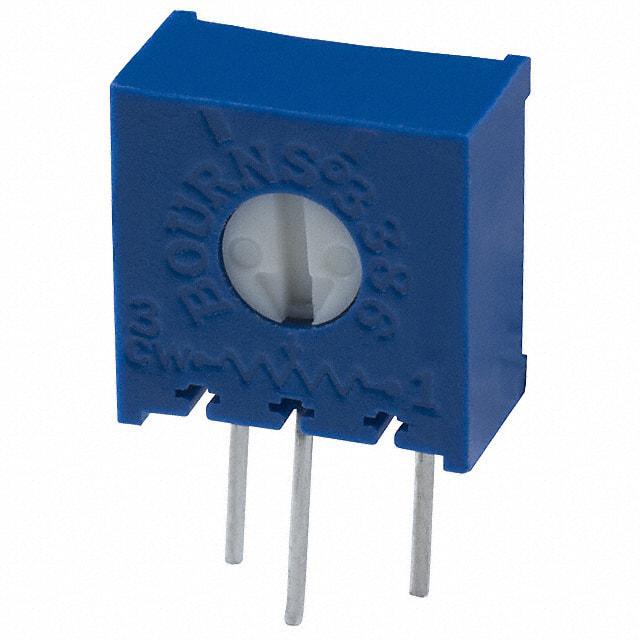

3386X-1-473LF

厂牌: BOURNS
产品描述: 47KΩ ±10% 500mW ±100ppm/℃ 300V 通孔安装 9.53mm(高度)
供应商型号: 2328592
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386X-1-473LF

3386X-1-473LF概述


    产品简介


    3386系列TrimPot®精密电位器是一款单圈陶瓷电阻电位器,适用于工业和密封环境。这款电位器具有多种样式(如顶调整和侧调整),并且可以采用贴带和盘装的方式供应。用户可以选择带旋钮的产品进行指针调节,或者选择带有延长轴和十字槽转子的型号以适应不同的应用需求。这些电位器符合RoHS标准,并且广泛应用于各种调阻应用场景中。

    技术参数


    - 标准电阻范围:10欧姆至2兆欧姆
    - 电阻容差:±10%(可提供更紧公差)
    - 绝对最小电阻:最大2欧姆
    - 接触电阻变化:最大2%或3欧姆(取两者较大值)
    - 电压分配器调整性:±0.05%
    - 线性调整性:±0.15%
    - 绝缘电阻:最小1000兆欧姆
    - 击穿电压:海平面时为900VAC;海拔7万英尺时为350VAC
    - 调整角度:280°(名义值)

    产品特点和优势


    - 结构紧凑:3386系列TrimPot®设计紧凑,适合狭小空间安装。
    - 高可靠性:具备良好的防尘和防水能力,适用于严苛环境。
    - 多样化配置:支持顶调整和侧调整,满足不同应用需求。
    - RoHS合规:符合RoHS标准,适用于环保要求严格的应用场合。
    - 操作便利:带有旋钮可供手指调节,易于操作。
    - 耐久性好:通过严格的老化测试,使用寿命长。

    应用案例和使用建议


    3386系列TrimPot®被广泛用于工业控制设备、医疗仪器和消费电子产品中。例如,在医疗器械中,它可以用来调节信号增益,确保精确度和稳定性。在工业自动化系统中,它用于精准调节和控制各种参数。在使用时,应根据具体应用选择合适的电阻范围和尺寸,同时要确保正确连接和使用适当的调整工具。

    兼容性和支持


    该系列产品提供了丰富的封装选项,如管装、贴带和盘装等,方便不同应用场景的选择。此外,厂商提供了完善的售后和技术支持,包括详细的使用指南、常见问题解答和在线技术支持等,用户可以根据需要联系厂家获取更多信息。

    常见问题与解决方案


    1. 如何选择合适的电阻范围?
    - 确定应用所需的阻值范围,并参考产品标准电阻表选择合适的电阻型号。
    2. 电位器在高温环境下使用时表现不佳怎么办?
    - 请确保使用温度范围内的电位器,并在高温条件下进行必要的散热处理。
    3. 如何判断电位器是否已经损坏?
    - 使用万用表测量电位器的端口电阻值,如果偏离设定值则可能已损坏,需及时更换。

    总结和推荐


    3386系列TrimPot®精密电位器凭借其优良的设计、广泛的适用性和可靠的操作性能,在众多应用场景中展现出色的表现。无论是对于工业、医疗还是消费电子产品来说,这都是一款值得推荐的高性能电位器。用户在选择和使用时,应结合具体应用场景和需求进行综合考虑,以确保获得最佳的使用效果。

3386X-1-473LF参数

参数
电阻值 47KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 300V
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386X-1-473LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386X-1-473LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386X-1-473LF 3386X-1-473LF数据手册

3386X-1-473LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
