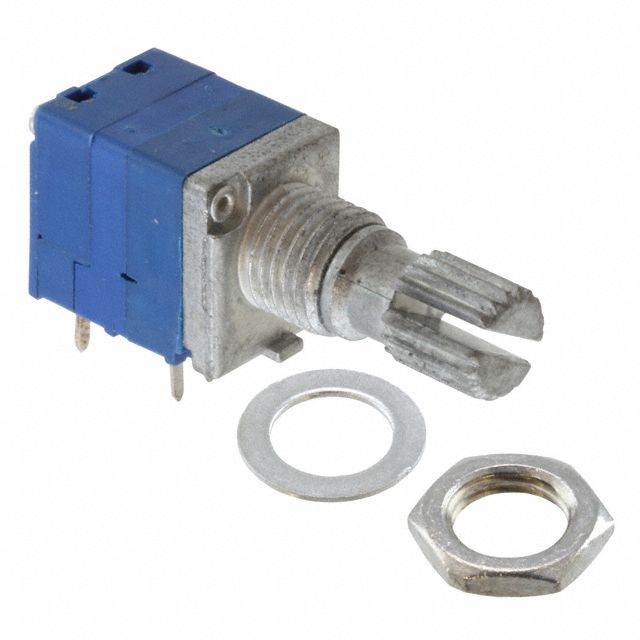

PTR901-2015K-B203

厂牌: BOURNS
产品描述: 20KΩ ±20% 50mW 线性 20V(DC),150V(AC) 面板安装 11.3mm*9.5mm*11.3mm
供应商型号: UA-PTR901-2015K-B203
供应商: 海外现货
标准整包数: 117
BOURNS 电位器及其他可变电阻器 PTR901-2015K-B203

PTR901-2015K-B203概述

    PTR90系列9毫米多档电位器及旋钮开关技术手册

    产品简介


    PTR90系列是9毫米多档电位器,配备旋转开关。这种电位器采用碳材料制成,最多可组合8个部分,并提供旋纹和扁平两种轴型选择。除了基本的线性电特性外,还提供音频倾斜选项。这些电位器主要用于音视频设备、放大器、混音器、电子鼓、合成器、DJ设备、多媒体音响系统和便携式电子设备等领域。

    技术参数


    - 电阻范围: 1 KΩ 至 1 MΩ
    - 总电阻容差: ±10% 或 ±20%
    - 标准倾斜度: 线性和音频
    - 最大工作电压: 150 VAC, 20 VDC
    - 额定功率:
    - 线性: 0.05瓦特
    - 音频: 0.025瓦特
    - 噪声: 最大100毫伏
    - 绝缘电阻: 在250 VDC下为100兆欧
    - 介电耐压: 300 VAC
    - 端电阻: 最大20欧姆
    - 跟踪误差(-40 dB至0 dB): ±3 dB
    - 工作温度: -10°C至+50°C
    - 旋转寿命: 15,000周期
    - 防护等级: IP40

    产品特点和优势


    - 碳材料元件: 提供更好的稳定性,适用于需要长期可靠性的应用场景。
    - 多档组合: 最多可达8个部分,满足不同需求的应用。
    - 多种轴型: 用户可根据具体需求选择旋纹或扁平轴型。
    - 音频倾斜选项: 特别适合需要音频处理的场合。
    - 低跟踪误差: ±3 dB的跟踪误差确保了精度。
    - RoHS合规: 符合环保要求,无有害物质。

    应用案例和使用建议


    - 音频/电视设备: 这些电位器在音视频设备中广泛用于调节音量和亮度。
    - 放大器/混音器: 可以用来调整增益和频率响应。
    - 多媒体音响系统: 通过调整电位器可以实现不同音效的设置。
    - 便携式电子产品: 适合在有限空间内使用,且耐用。
    使用建议:
    - 在高温环境下使用时,需要注意额定功率,避免过热。
    - 对于需要高精度控制的场合,建议选用±10%的电阻容差。
    - 在安装过程中,要保证正确的焊接条件,如温度和时间控制,避免损坏。

    兼容性和支持


    - 兼容性: 本产品与其他电子元器件的兼容性良好,可以在多种设备上进行使用。
    - 支持: 厂商提供了详细的技术支持和维护信息,包括安装指南、常见问题解答等。

    常见问题与解决方案


    - 问题: 如何确保良好的接触性能?
    - 解决方案: 检查接触电阻是否在50毫欧以下。
    - 问题: 旋转时感觉不顺畅?
    - 解决方案: 确保安装时止动扭矩不超过400克·厘米。
    - 问题: 设备过热?
    - 解决方案: 根据工作环境和负载情况调整使用条件,确保在额定功率范围内工作。

    总结和推荐


    总结: PTR90系列电位器具备高精度、宽工作温度范围和良好的兼容性,特别适用于音视频和便携式电子产品。
    推荐: 由于其出色的稳定性和广泛的适用性,我们强烈推荐这款产品。无论是对于专业音频设备还是便携式电子产品,PTR90系列都能提供可靠的性能。

PTR901-2015K-B203参数

参数
电阻值 20KΩ
精度 ±20%
额定功率 50mW
温度系数 -
锥度 线性
额定电压 20V(DC),150V(AC)
长*宽*高 11.3mm*9.5mm*11.3mm
安装方式 面板安装
零件状态 在售
包装方式 散装,托盘

PTR901-2015K-B203厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTR901-2015K-B203数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTR901-2015K-B203 PTR901-2015K-B203数据手册

PTR901-2015K-B203封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
117+ $ 2.2375 ¥ 18.7503
234+ $ 2.175 ¥ 18.2265
468+ $ 2.05 ¥ 17.179
库存: 61867
起订量: 117 增量: 117
交货地:
最小起订量为:117
合计: ¥ 2193.78
