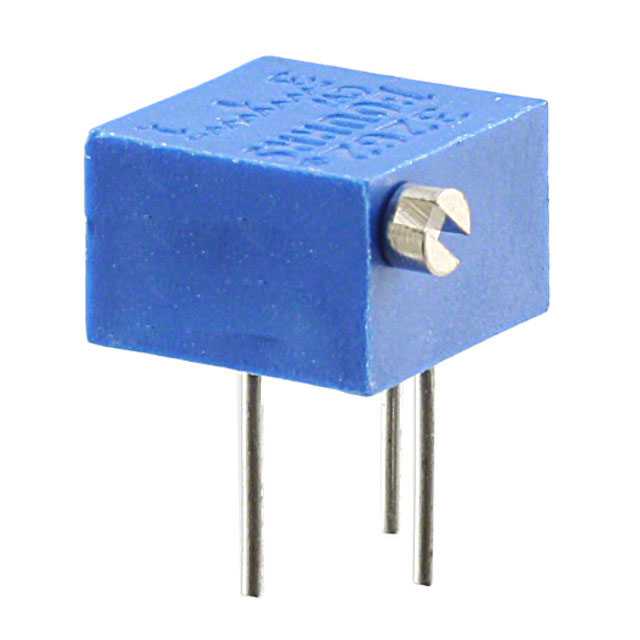

RJR26FP103R

厂牌: BOURNS
产品描述: 10KΩ ±10% 250mW ±100ppm/℃ 通孔安装 6.35mm*4.7mm*4.7mm
供应商型号: TS-RJR26FP103R
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 RJR26FP103R

RJR26FP103R概述


    产品简介


    本电子元器件为RJ26/RJR26型号的1/4英寸调整式电位器(Trimpot),属于精密电位器系列。该产品具有多圈、精密陶瓷、工业级密封设计,适用于各种高要求的工业控制应用。通过严格的QPL认证(符合MIL-PRF-22097和High-Rel MIL-PRF-39035标准),确保了其高性能和可靠性。

    技术参数


    - 基本电阻范围:10至1兆欧姆
    - 电阻容差:±10%(标准)
    - 最小绝对电阻:RJ26 ≥2% 或20欧姆(两者取大值);RJR26 ≥2% 或2欧姆(两者取大值)
    - 接触电阻变化:≤3%或3欧姆(两者取大值)
    - 可调性:电压±0.02%,电阻±0.05%,分辨率无限
    - 绝缘电阻:≥1000兆欧姆(500 VDC)
    - 击穿电压:海平面600 VAC,80,000英尺250 VAC
    - 有效行程:12圈
    - 环境温度范围:-65°C到+150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟化液
    - 湿度:96小时(1%ΔTR,10兆欧绝缘电阻)
    - 振动:20G(1%ΔTR,1%ΔVR)
    - 冲击:100G(1%ΔTR,1%ΔVR)
    - 负载寿命:RJ26,85°C下1000小时,功率0.25瓦特;RJR26,85°C下10000小时,功率0.25瓦特
    - 机械寿命:200圈(2%ΔTR)
    - 扭矩:最大3.0盎司-英寸
    - 终端样式:MIL-STD-202方法208
    - 重量:0.015盎司
    - 标记:符合军用规范的零件编号

    产品特点和优势


    RJ26/RJR26电位器拥有多个显著特点,使其在市场上具备较强的竞争力:
    - 高精度与稳定性:采用多圈和精密陶瓷材料,确保高精度和长期稳定性。
    - 工业级密封设计:有效的密封措施提高了产品在恶劣环境下的耐久性。
    - 高可靠性:通过了严格的质量控制和环境测试,适用于各种工业场合。
    - 多功能:可用于多种调整和处理指导场景,支持无限分辨率。
    - 安全性:通过UL 94V-0防火等级认证,确保使用安全。

    应用案例和使用建议


    这些电位器广泛应用于工业自动化、医疗器械、航空航天、军事装备等领域。例如,在自动化生产线上的控制系统中,这些电位器可以用于精确调整控制信号的输出。对于这类应用,建议进行详细的环境测试和验证,以确保其在特定工作条件下的可靠性和稳定性。

    兼容性和支持


    该产品与各种主流的连接器和其他电子元件兼容。制造商提供详细的技术支持和服务,包括安装指南、操作手册、故障排除指南等。如果需要进一步的支持,可以联系Bourns官方服务中心。

    常见问题与解决方案


    1. 问题:电位器电阻值不准确
    - 解决方法:请检查所选型号的电阻值是否符合要求,确认安装正确无误,并考虑环境因素如温度和湿度的影响。

    2. 问题:无法实现预期的调整精度
    - 解决方法:检查扭矩设置是否合适,必要时调整扭矩至推荐范围,并确保调整工具H-90正确使用。

    3. 问题:绝缘电阻低于规定值
    - 解决方法:检查是否有湿气或其他污染物进入电位器内部,进行必要的清洁或更换。

    总结和推荐


    综上所述,RJ26/RJR26 1/4英寸调整式电位器凭借其高精度、高稳定性和广泛的适用性,成为工业控制领域的重要选择。尽管成本可能略高于普通电位器,但其卓越的性能和可靠性使其成为值得推荐的高端产品。如果您对高精度和稳定性有较高要求的应用场合,这些电位器将是您的理想选择。

RJR26FP103R参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 6.35mm*4.7mm*4.7mm
安装方式 通孔安装
零件状态 在售

RJR26FP103R厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

RJR26FP103R数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS RJR26FP103R RJR26FP103R数据手册

RJR26FP103R封装设计

查看详情并下载
Symbol
Footprint
3D Model
