3299W-1-203

厂牌: BOURNS
产品描述: 20KΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 10.03mm(高度)
供应商型号: CEI-3299W-1-203
供应商: 海外现货
标准整包数: 1

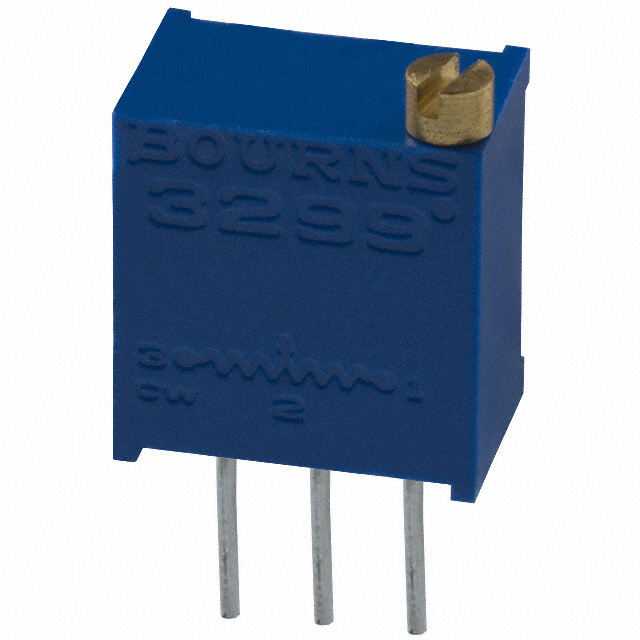

BOURNS 电位器及其他可变电阻器 3299W-1-203

3299W-1-203概述

    3299 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3299 - 3/8" Square Trimpot® 是一款精密调整电位器,专为需要高精度电阻调整的应用而设计。这款电位器以其多圈旋钮和密封式结构而闻名,适用于工业控制、仪器仪表、通信设备等多个领域。

    2. 技术参数


    - 标准电阻范围: 10 Ω 至 2 MΩ
    - 电阻容差: ±10% 标准(可提供更紧的容差)
    - 绝对最小电阻: 1% 或 2Ω(取最大值)
    - 接触电阻变化: 1.0% 或 3Ω(取最大值)
    - 调节能力:
    - 电压: ±0.01%
    - 电阻: ±0.05%
    - 绝缘电阻: ≥ 1,000 兆欧
    - 介电强度:
    - 海平面: 900 VAC
    - 70,000 英尺: 350 VAC
    - 功率额定值:
    - 在 70°C 下: 0.5 瓦
    - 在 125°C 下: 0 瓦
    - 温度范围: -55°C 至 +125°C
    - 温漂: ±100 ppm/°C
    - 振动: 20G(±1% TR;±1% VR)
    - 冲击: 100G(±1% TR;±1% VR)
    - 负载寿命: 1,000 小时(70°C 下 0.5 瓦)
    - 旋转寿命: 200 周期(±4% TR;±3% 或 3Ω 取最大值)

    3. 产品特点和优势


    - 五种常见的终端样式:灵活的安装方式,便于不同应用场景的需求。
    - 耐腐蚀性:通过RoHS认证的版本,符合环保要求。
    - 多圈旋钮:适合需要精确调整的应用场合。
    - 密封结构:有效防止灰尘和湿气进入,延长使用寿命。
    - 工业级设计:耐高温、抗振动和冲击,适用于恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化控制
    - 电信设备调校
    - 医疗仪器校准
    - 使用建议:
    - 选择适当的型号,以适应特定应用的电压和电流要求。
    - 定期检查并清洁电位器,确保其在最佳状态。
    - 在安装时注意避免过大的机械应力,以防损坏。

    5. 兼容性和支持


    - 兼容性:
    - 本产品与其他常见的工业设备具有良好的兼容性。
    - 厂商支持:
    - 提供详细的技术文档和客户支持服务。
    - 可根据客户需求定制特定型号的产品。

    6. 常见问题与解决方案


    - 问题: 电阻读数不稳定
    - 解决方案: 检查连接线路是否松动,必要时更换电线。
    - 问题: 接触电阻过大
    - 解决方案: 清洁或更换电位器,确保良好的接触。
    - 问题: 调整过程中阻力过大
    - 解决方案: 使用合适的调节工具,并确保旋转均匀。

    7. 总结和推荐


    总体而言,3299 - 3/8" Square Trimpot® 是一款高性能的精密电位器,具备高精度、稳定性和耐用性。它的多圈旋钮和密封结构使其特别适合工业和精密测量应用。强烈推荐此产品给那些需要高可靠性和精度的用户。

3299W-1-203参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299W-1-203厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299W-1-203数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299W-1-203 3299W-1-203数据手册

3299W-1-203封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.822 ¥ 32.2959
100+ $ 3.38 ¥ 28.561
500+ $ 3.146 ¥ 26.5837
1000+ $ 2.704 ¥ 22.8488
库存: 80
起订量: 78 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1614.79
