3386B-1-203LF

厂牌: BOURNS
产品描述: 20KΩ ±10% 500mW ±100ppm/℃ 通孔安装 9.53mm(高度)
供应商型号: 652-3386B-1-203LF
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386B-1-203LF

3386B-1-203LF概述

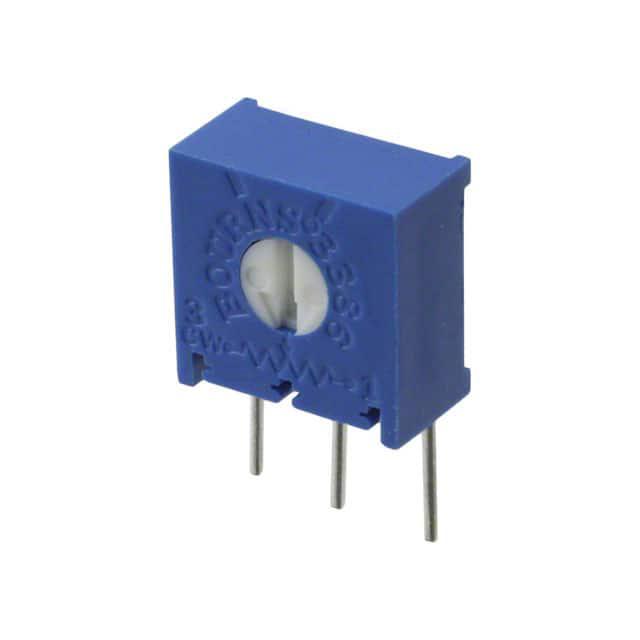

    3386 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3386型号是一种3/8英寸方形微调电位器(Trimming Potentiometer),主要用于精密调整电阻值。它具备单圈旋转、陶瓷材料和密封封装等特点。这款电位器提供带引脚和盘绕接头的版本,并且可通过延长轴和十字槽转子来增强功能性。另外,3386型号还提供多种调整方式,如顶部调整和侧面调整,适用于广泛的工业和加工应用。此外,3386型号还提供了符合RoHS标准的无铅版本,确保环保和安全要求。

    2. 技术参数


    - 电气特性
    - 电阻范围:10 欧姆 至 2 兆欧
    - 电阻容差:±10%(可选更紧密的容差)
    - 绝对最小电阻:2 欧姆 最大
    - 接触电阻变化:2% 或 3 欧姆最大(以较高者为准)
    - 调节精度:
    - 分压器:±0.05%
    - 可变电阻器:±0.15%
    - 绝缘电阻:500 VDC 下 1000 兆欧最小
    - 介电强度:
    - 海平面:900 VAC
    - 70,000 英尺:350 VAC
    - 调整角度:280 度
    - 环境特性
    - 功率等级:300 V 最大电压下
    - 85°C:0.5 瓦特
    - 125°C:0 瓦特
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C 下氟利昂测试
    - 湿度:MIL-STD-202 方法 103,96 小时
    - 振动:30 G (1% ΔTR, 1% ΔVR)
    - 冲击:100 G (1% ΔTR, 1% ΔVR)
    - 负载寿命:70°C 下 1000 小时 0.5 瓦特
    - 旋转寿命:200 周期
    - 物理特性
    - 机械角度:310 度
    - 扭矩:5.0 盎司-英寸最大
    - 止动强度:15.0 盎司-英寸最小
    - 终端:可焊接引脚
    - 重量:0.03 盎司
    - 标记:制造商商标、电阻代码、接线图、日期代码、制造商型号和样式
    - 阻燃性:U.L. 94V-0

    3. 产品特点和优势


    - 高精度调节:具有±0.05%的分压器调节精度和±0.15%的可变电阻器调节精度。
    - 环境适应性强:能够在-55°C至+125°C的温度范围内正常工作,适合极端环境应用。
    - 耐用性:具有较高的负载寿命和旋转寿命,适用于长时间连续工作。
    - 广泛的应用:提供顶部调整和侧面调整,适用范围广,可用于多种电路设计和制造需求。

    4. 应用案例和使用建议


    - 工业控制:用于自动化设备和控制系统中的微调电路,以精确控制电压和电流。
    - 医疗器械:用于医疗仪器中的精细调节,确保治疗过程中的精准度。
    - 家用电器:在空调、冰箱等家电设备中用于控制温度和其他参数。
    使用建议:
    - 在高温环境下使用时,建议选择功率等级更高的型号,以确保长期稳定运行。
    - 对于需要高精度调节的应用,建议采用更紧密的电阻容差版本。

    5. 兼容性和支持


    - 兼容性:与常见的电路板和连接器兼容,支持多种安装方式,方便集成到各种系统中。
    - 支持和服务:制造商提供全面的技术支持,包括定制化服务和工程咨询,帮助客户解决问题并优化产品性能。

    6. 常见问题与解决方案


    - 问题1:设备在低温环境下无法正常工作。
    - 解决方案:更换为适合低温环境的型号,或进行适当的热管理措施。

    - 问题2:调节过程中出现接触不良。
    - 解决方案:检查接线和连接器是否正确安装,必要时清洁或更换连接部件。

    7. 总结和推荐


    3386型号的3/8英寸方形微调电位器是一款高精度、高性能的产品,适用于各种工业和医疗应用。其独特的功能和卓越的性能使其在市场上具有较强的竞争力。对于需要高精度和可靠性的应用场合,强烈推荐使用3386型号。

3386B-1-203LF参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386B-1-203LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386B-1-203LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386B-1-203LF 3386B-1-203LF数据手册

3386B-1-203LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
