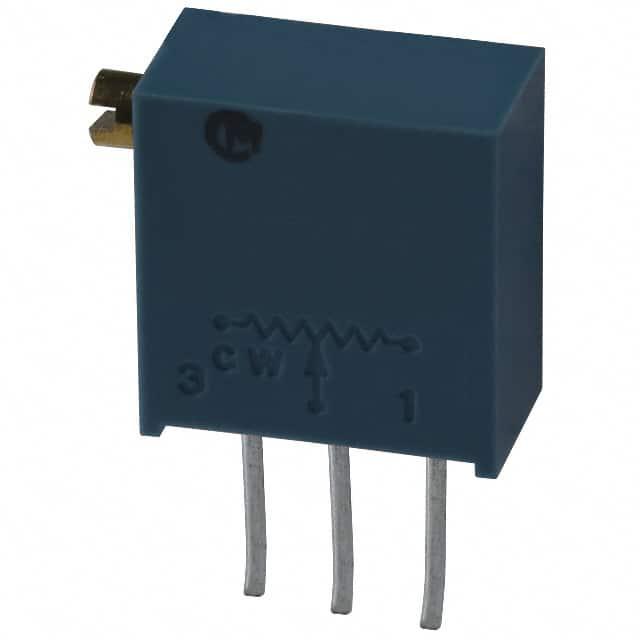

PV36X102C01B00

厂牌: BOURNS
产品描述: 1KΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 10mm*5mm*10mm
供应商型号: PV36X102C01B00
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 PV36X102C01B00

PV36X102C01B00概述

    PV36 Series Trimmer Potentiometers

    1. 产品简介


    PV36系列微调电位器是一款设计用于高精度需求的应用场合的多圈陶瓷密封型电位器。这款电位器具备顶部和侧面两种调节方式,使其能够在广泛的设备中实现灵活安装。它们广泛应用于需要精细调节电阻值的各种工业控制、通信设备及测试仪器等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 调节方式 | 顶部调节和侧面调节 |
    | 类型 | 多圈 / 陶瓷 / 密封 |
    | 功率等级(70°C) | 0.5 W |
    | 转动圈数 | 25 圈 |
    | 总电阻值 | 10 Ω 至 2 MΩ |
    | 温度系数(TCR) | ±100 ppm/°C 至 ±150 ppm/°C |
    | 操作温度范围 | -55°C 至 +125°C |
    | 焊接方法 | 波峰焊(单波和双波) |

    3. 产品特点和优势


    PV36系列微调电位器的主要特点包括:
    - 密封结构:具有优异的防尘防水能力,适用于恶劣环境下的应用。
    - 罗氏(RoHS)合规:符合RoHS标准,满足环保要求。
    - 多圈调节:通过多达25圈的转动,可以实现极为精准的电阻调整。
    - 立柱固定:允许彻底清洗PC板,提高了可靠性。
    - 独特的密封设计:采用斜线形密封设计,提高了密封效果和防护等级。
    - 多种总电阻值选项:从10Ω到2 MΩ不等,满足不同应用的需求。
    - 温度系数可选:提供±100 ppm/°C至±150 ppm/°C之间的多个选项。
    这些特点使得PV36系列微调电位器在市场上具有很强的竞争力,尤其适合对精度和稳定性有较高要求的应用场景。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化控制系统:在复杂的自动化控制系统中,需要精确控制电流和电压以保持系统的稳定运行。
    - 通信设备:在通信设备如调制解调器中,需要微调电位器来校准信号强度。
    - 医疗设备:如MRI机器等精密医疗设备中,需要微调电位器来确保信号的准确性和稳定性。
    - 仪器仪表:各种测量仪器中,微调电位器用于校正读数精度。
    使用建议
    - 环境适应性:由于PV36系列具备出色的密封性,适用于潮湿或多尘的工作环境。
    - 散热管理:在高功率环境下使用时,应注意良好的散热措施以避免过热。
    - 连接方式:根据具体应用需求选择合适的焊接方法,例如波峰焊单波或双波焊接。

    5. 兼容性和支持


    PV36系列微调电位器具有广泛的兼容性,可与其他标准组件一起使用。厂家提供了详细的安装指南和技术支持,确保客户能够顺利安装并使用产品。用户可以通过Bourns官网获取更多技术支持和文档资料。

    6. 常见问题与解决方案


    常见问题
    - 如何清洁PCB板?
    使用清洗剂对PCB板进行彻底清洗时,PV36系列电位器的设计允许彻底清洗而不影响其性能。
    - 如何应对高温环境?
    在高温环境下使用时,应确保产品周围有良好的通风和散热条件,以避免温度过高导致损坏。
    解决方案
    - 对于需要多次调整的情况,确保每次调整后都检查阻值变化,避免长期使用导致精度下降。
    - 在极端环境中使用时,建议定期检查电位器的密封性和连接稳定性。

    7. 总结和推荐


    综合评估
    PV36系列微调电位器凭借其卓越的密封性、多圈调节能力和广泛的适用性,在众多工业应用中表现出色。它的温度系数和总电阻值的多样选择为不同应用场景提供了理想的选择。该系列产品在精度和可靠性方面均表现出色,是精密工业控制和通信设备的理想选择。
    推荐
    鉴于其优良的特性和市场竞争力,强烈推荐PV36系列微调电位器用于需要高精度和稳定性的应用场景。无论是工业自动化、通信设备还是医疗仪器,这款电位器都是一个值得信赖的选择。

PV36X102C01B00参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 10mm*5mm*10mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PV36X102C01B00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PV36X102C01B00数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PV36X102C01B00 PV36X102C01B00数据手册

PV36X102C01B00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0802 ¥ 8.9813
300+ $ 1.0246 ¥ 8.5191
500+ $ 0.8524 ¥ 7.0872
1000+ $ 0.6763 ¥ 5.62
2500+ $ 0.6699 ¥ 5.486
5000+ $ 0.6668 ¥ 5.4601
7500+ $ 0.6625 ¥ 5.4255
10000+ $ 0.6625 ¥ 5.4255
库存: 2000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 898.13
