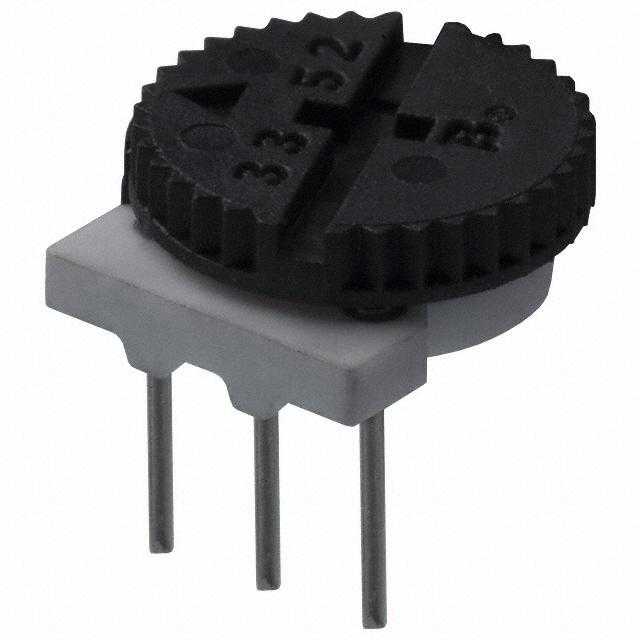

3352T-1-503

厂牌: BOURNS
产品描述: 50KΩ ±20% 500mW ±100ppm/℃ 线性 通孔安装 8.89mm*9.53mm*3.81mm
供应商型号: AMS-3352T-1-503
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3352T-1-503

3352T-1-503概述


    产品简介


    产品类型与功能
    3352型号是一款单圈旋转电位器(Trimmer Potentiometer),也被称为调节电位器。它采用Cermet材料制成,具有无限分辨率的稳定电位器元件。这款电位器设计紧凑,非常适用于工业控制和精密调整场合。
    应用领域
    3352电位器广泛应用于各种电子设备中,特别是在需要精确调节电压或电阻值的场景,如音频设备、仪器仪表、医疗设备和自动化控制系统等。

    技术参数


    | 参数 | 值 |

    | 电阻范围 | 10Ω至2MΩ |
    | 电阻精度 | ±20% 标准 |
    | 绝缘电阻 | 最大2Ω |
    | 接触电阻变化 | ≤1.0% 或≤1Ω |
    | 调整精度 | 分压器:±0.05% |
    电位器:±0.25% |
    | 分辨率 | 无限 |
    | 工作电压 | 海平面:500VAC |
    80,000英尺:350VAC |
    | 调整角度 | 约205° |
    | 额定功率 | 85°C时:0.50瓦 |
    125°C时:无 |
    | 温度范围 | -55°C至+125°C |
    | 温度系数 | ±100ppm/°C (2kΩ及以上)|
    ±150ppm/°C (低于2kΩ) |
    | 振动耐受性 | 30G |
    | 冲击耐受性 | 100G |
    | 寿命 | 1,000小时@85°C时 |
    200圈 |

    产品特点和优势


    - 高稳定性:采用稳定的Cermet电位器元件,提供无限分辨率。
    - 低轮廓设计:非常低的物理高度,适合空间受限的应用。
    - 多款标准引脚样式:可选多种标准引脚样式,满足不同应用需求。
    - 手动及工具调整:提供拇指和螺丝刀调整方式,操作方便。
    - 符合RoHS标准:环保材料,符合RoHS标准。
    - 定制选项:根据具体应用需求提供不同的定制选项。

    应用案例和使用建议


    应用案例
    在某些精密调节的场合中,例如音频放大器中的音量控制,3352电位器可以确保用户在操作时获得稳定而精确的声音效果。此外,在自动化控制系统中,它可以用于对特定电压值进行微调,以确保系统的正常运行。
    使用建议
    为了最大化3352电位器的使用寿命,建议在使用时避免频繁调整超出额定寿命次数。同时,在清洗电路板时,建议使用非水基清洗剂以防止对电位器造成损害。此外,使用合适的调整工具(如H-90)可以提高调整精度并减少磨损。

    兼容性和支持


    兼容性
    3352电位器具有广泛的兼容性,可与多种电子元件和设备配合使用,如各类传感器、控制器和信号调理模块等。此外,其标准包装为每袋100个,便于批量采购和管理。
    支持与维护
    Bourns公司提供了详细的技术文档和支持服务,帮助用户解决在使用过程中可能遇到的问题。如有特殊需求,用户可以联系工厂获取更多定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电位器出现不稳定现象 | 确认电源电压是否符合要求,检查接触电阻是否有异常。 |
    | 电位器寿命较短 | 避免频繁调整超过规定寿命次数,定期清洁以减少磨损。 |
    | 无法实现准确调节 | 确认是否使用了正确的调整工具,检查安装位置是否正确。|

    总结和推荐


    综上所述,3352型号电位器凭借其高稳定性、低轮廓设计、多样化引脚选项和良好的兼容性,成为众多工业控制和精密调节场合的理想选择。其提供的RoHS标准版本也使其更加环保。对于需要高精度和可靠性的应用场景,我们强烈推荐使用这款电位器。不过,用户仍需根据具体需求选择合适的电阻值和定制选项。

3352T-1-503参数

参数
电阻值 50KΩ
精度 ±20%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 8.89mm*9.53mm*3.81mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3352T-1-503厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3352T-1-503数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3352T-1-503 3352T-1-503数据手册

3352T-1-503封装设计

查看详情并下载
Symbol
Footprint
3D Model
