首页  >  产品百科  >  3299Y-1-253LF

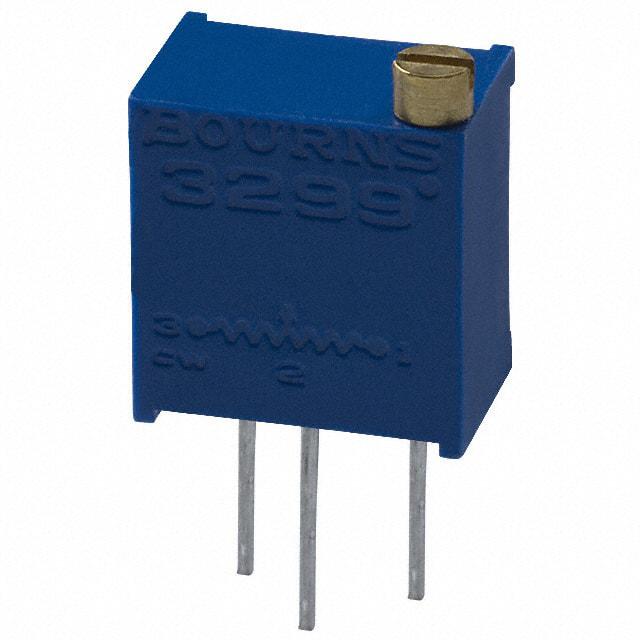

3299Y-1-253LF

厂牌: BOURNS
产品描述: 25KΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 10.03mm(高度)
供应商型号: 3299Y-1-253LF
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 3299Y-1-253LF

3299Y-1-253LF概述

    3299 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3299系列是一款由Bourns公司制造的精密调节电位器,型号为3299 - 3/8" Square Trimpot® Trimming Potentiometer。它具有方形设计(3/8")并且采用多圈(multiturn)和塞子电阻(cermet)结构。该产品具备工业密封性能,适用于需要高精度调整的应用场合。此外,产品提供五种常见的终端样式、支柱、以及符合RoHS标准的版本,使其广泛应用于需要微调的电子设备中。

    2. 技术参数


    - 基本规格:
    - 电阻范围:10Ω至2MΩ
    - 阻值公差:±10%(可选更严格公差)
    - 绝缘电阻:最小500兆欧
    - 漏电流:最高0.5瓦@70°C,1瓦@125°C
    - 工作温度范围:-55°C 至 +125°C
    - 温度系数:±100ppm/°C
    - 电气特性:
    - 最小绝对阻值:1%或2Ω(取最大值)
    - 接触电阻变化:1%或3Ω(取最大值)
    - 调整能力:电压变化±0.01%,阻值变化±0.05%
    - 环境特性:
    - 密封测试:85°C氟化物测试
    - 湿度:MIL-STD-202方法103,96小时
    - 振动:20G,冲击:100G
    - 物理特性:
    - 扭矩:最大3.0oz-in.
    - 机械限位:滑块空转
    - 端子:可焊引脚
    - 重量:约0.035盎司

    3. 产品特点和优势


    - 独特的多圈设计:允许精细调整,适合对精度要求较高的应用。
    - 多种终端样式:可根据不同需求选择合适的安装方式。
    - 工业密封:适用于恶劣环境下的应用。
    - RoHS合规:符合环保标准,有助于满足全球市场需求。
    - 耐振动和冲击:适用于对机械稳定性有较高要求的设备。

    4. 应用案例和使用建议


    该产品常用于需要精确调整的应用,如通信设备、测量仪器、工业控制设备等。例如,在医疗设备中,该电位器可用于微调信号强度;在航空航天设备中,它可以用于调节电源电压。为了确保最佳性能,建议将电位器安装在易于操作的位置,并避免在过高的温度环境中长期使用。

    5. 兼容性和支持


    该产品具有多种终端样式,可与大多数常见的电路板兼容。Bourns公司提供了详细的技术支持文档和客户服务中心,以帮助用户解决使用过程中遇到的问题。此外,还提供了针对特殊应用的定制服务,进一步提升了产品的适用性。

    6. 常见问题与解决方案


    - 问题1:设备在使用一段时间后出现阻值漂移。
    - 解决方案:检查设备是否处于极端温度环境下运行,若有必要,考虑更换具有良好温漂特性的电位器。

    - 问题2:电位器旋转时发出异常噪音。
    - 解决方案:检查电位器是否安装不当或受到外部干扰,正确安装并隔离电磁干扰源通常可以解决问题。

    7. 总结和推荐


    3299系列电位器以其出色的精度、稳定性和耐用性,成为各种精密应用的理想选择。它特别适合需要高度可靠性且能适应恶劣环境的场合。尽管价格相对较高,但考虑到其卓越的性能和广泛的适用性,强烈推荐在关键应用中使用这款电位器。

3299Y-1-253LF参数

参数
电阻值 25KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299Y-1-253LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299Y-1-253LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299Y-1-253LF 3299Y-1-253LF数据手册

3299Y-1-253LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.6241 ¥ 13.5037
300+ $ 1.6023 ¥ 13.3225
500+ $ 1.484 ¥ 12.3323
1000+ $ 1.4348 ¥ 11.7496
2500+ $ 1.4032 ¥ 11.4904
5000+ $ 1.3821 ¥ 11.3176
7500+ $ 1.361 ¥ 11.1448
10000+ $ 1.361 ¥ 11.1448
库存: 300
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1350.37
