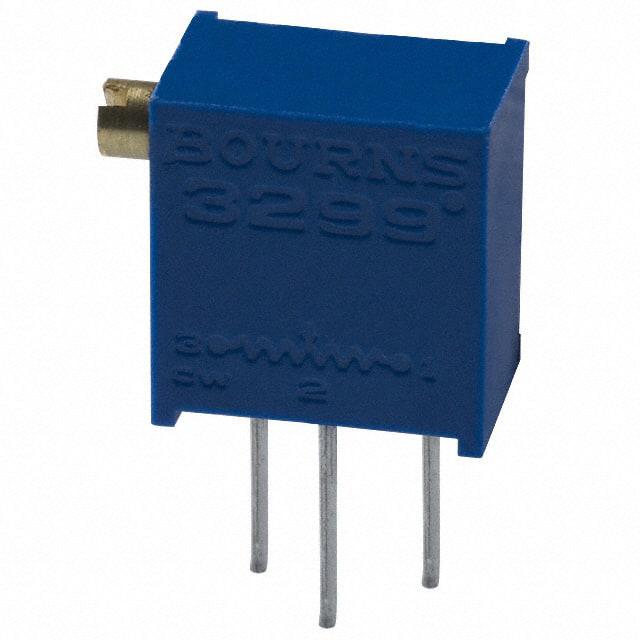

3299Z-1-104LF

厂牌: BOURNS
产品描述: 100KΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 10.03mm(高度)
供应商型号: 3299Z-1-104LF
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 3299Z-1-104LF

3299Z-1-104LF概述


    产品简介


    3299 - 3/8 "Square Trimpot® Trimming Potentiometer 是一种用于调节和校准电子设备的关键元件。它属于方形多圈线绕电位器(Trimmer),采用陶瓷材料制成,并且具有工业级密封性能。这类产品广泛应用于各种电路设计中,特别是在需要精确调节电阻值的应用场合,如音频设备、仪器仪表、通信设备和医疗设备等。

    技术参数


    | 参数类别 | 具体数值 |

    | 电阻范围 | 10 Ω 至 2 MΩ |
    | 电阻公差 | ±10% 标准值 |
    | 最小绝对电阻 | 1% 或 2 Ω(取最大值) |
    | 接触电阻变化 | 1% 或 3 Ω(取最大值) |
    | 调整电压 | ±0.01% |
    | 调整电阻 | ±0.05% |
    | 绝缘电阻 | ≥1000 MΩ |
    | 介质强度 | 海平面:900 VAC
    70,000 英尺:350 VAC |
    | 功率等级 | 70°C:0.5 W
    125°C:0 W |
    | 温度范围 | -55°C 至 +125°C |
    | 密封测试 | 85°C 氟利昂 |
    | 振动耐受性 | 20 G(1% ΔTR, 1% ΔVR) |
    | 冲击耐受性 | 100 G(1% ΔTR, 1% ΔVR) |
    | 阻旋寿命 | 200 次旋转(±4% ΔTR) |

    产品特点和优势


    - 多功能终端样式:五种常见的终端样式设计,使安装和配置更加灵活。
    - 耐用性强:通过振动和冲击测试,确保在恶劣环境中依然稳定可靠。
    - 符合RoHS标准:满足环保要求,对环境友好。
    - 精确调节:提供 ±0.01% 的电压调整精度和 ±0.05% 的电阻调整精度,适用于精密调节场合。

    应用案例和使用建议


    - 音视频设备:适用于需要精确音量控制的音响系统和音频放大器。
    - 仪器仪表:可以用于校准和微调各种测量仪器,如万用表、示波器等。
    - 医疗设备:在医疗监测设备中调节关键参数以确保准确性。
    使用建议:
    - 在使用过程中,建议定期检查电位器的接触电阻变化,以确保精度。
    - 定期进行振动和冲击测试,确保电位器在极端环境下仍能正常工作。

    兼容性和支持


    - 该产品具备多种终端样式,易于与其他电子元件和设备集成。
    - 厂商提供全面的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:电阻值出现不稳定的情况。
    - 解决方案:检查是否有振动或冲击影响,并重新进行调整。
    - 问题:接触电阻变化超出预期。
    - 解决方案:清洁连接点并重新焊接,确保良好的接触。
    - 问题:温度影响较大,导致精度下降。
    - 解决方案:在极端温度条件下使用适当的温度补偿措施。

    总结和推荐


    3299 - 3/8 "Square Trimpot® Trimming Potentiometer 在精密调节和校准应用中表现出色,具有优良的耐用性和高精度。我们强烈推荐在需要高度精准调节的电子设备中使用这款产品。无论是对于音响设备、仪器仪表还是医疗设备,这款电位器都能提供卓越的性能和可靠性。如果您需要更进一步的支持或详细信息,请联系制造商获取帮助。

3299Z-1-104LF参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299Z-1-104LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299Z-1-104LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299Z-1-104LF 3299Z-1-104LF数据手册

3299Z-1-104LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.6241 ¥ 13.5037
300+ $ 1.6023 ¥ 13.3225
500+ $ 1.484 ¥ 12.3323
1000+ $ 1.4348 ¥ 11.7496
2500+ $ 1.4032 ¥ 11.4904
5000+ $ 1.3821 ¥ 11.3176
7500+ $ 1.361 ¥ 11.1448
10000+ $ 1.361 ¥ 11.1448
库存: 491
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1350.37
