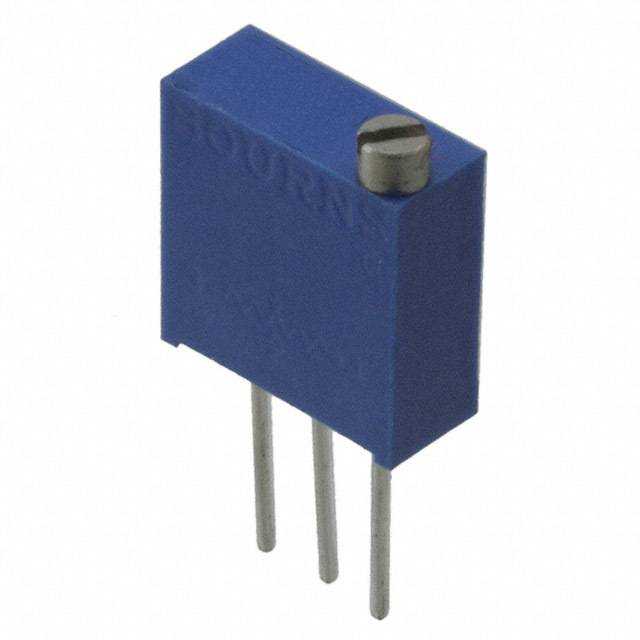

3292W-1-105

厂牌: BOURNS
产品描述: 1MΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 9.53mm*3.81mm*9.53mm
供应商型号: N-3292W-1-105
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3292W-1-105

3292W-1-105概述

    # 3292 - 3/8" Square Trimpot® Trimming Potentiometer 技术手册解析

    产品简介


    3292 Trimpot® 是一种多功能电位器,属于多圈、陶瓷材质、工业级密封型设计,广泛应用于各种高精度调整需求的场合。此款电位器具有紧凑的薄型外观,便于安装,并提供可选的面板安装型号。产品符合RoHS标准,能够满足现代环保要求。主要用于需要精确电阻调节的应用,如通信设备、仪器仪表及工业控制等领域。

    技术参数


    电气特性
    - 电阻范围: 10 至 1 兆欧姆(详见标准电阻表)
    - 电阻容差: ±10%(标准),更紧密的容差可定制
    - 最小电阻: 1% 或 2 欧姆(以较高者为准)
    - 接触电阻变化: 1% 或 3 欧姆(以较高者为准)
    - 电压调整率: ±0.01%
    - 电阻调整率: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: ≥1,000 兆欧姆(500 VDC)
    - 介电强度: 海平面下 900 VAC;高空下 350 VAC
    - 有效行程: 25 圈(典型值)
    环境特性
    - 功率等级: 0.5 瓦(85°C)、0 瓦(150°C)
    - 温度范围: -65°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 耐湿性: MIL-STD-202 方法 103,96 小时湿度测试(1%ΔTR,100 兆欧绝缘电阻)
    - 振动: 30 G(1%ΔTR 和 1%ΔVR)
    - 冲击: 100 G(1%ΔTR 和 1%ΔVR)
    - 负载寿命: 1,000 小时 @ 85°C(0.5 W)(±2%ΔTR,±3%ΔCRV)
    物理特性
    - 扭矩: ≤5.0 oz-in
    - 机械止动: 指针空转
    - 终端类型: 可焊印刷电路板引脚
    - 重量: 0.025 盎司
    - 打标: 制造商标、电阻代码、接线图、日期代码、制造商型号和样式

    产品特点和优势


    - 高精度与稳定性: 提供无限分辨率,适用于对精度要求极高的场景。
    - 可靠性强: 在极端条件下仍能保持稳定的电气性能,适合工业环境。
    - 多功能设计: 支持面板安装,适用于多种设备布局需求。
    - 环保合规: 符合RoHS标准,绿色环保。
    - 耐用性强: 高温、高湿环境下仍具备长使用寿命。
    - 薄型设计: 轻量化结构,便于集成到紧凑型设备中。

    应用案例和使用建议


    应用场景
    - 通信设备: 如路由器、交换机中的微调功能。
    - 工业控制: 如自动化生产线上的参数调节装置。
    - 医疗设备: 用于精确测量和控制的仪表。
    使用建议
    - 正确安装: 在面板安装时确保固定牢固,避免因震动导致性能下降。
    - 合理布线: 确保信号线路与电源线路分开,减少电磁干扰。
    - 定期维护: 对于长时间运行的设备,建议定期检查接触电阻是否发生变化,及时调整或更换。

    兼容性和支持


    - 兼容性: 可与其他标准接口设备兼容,提供灵活的集成方案。
    - 支持服务: 厂商提供详细的技术文档、培训和技术支持服务,确保用户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻不稳定 | 检查连接点是否松动,必要时重新焊接。 |
    | 长期使用后性能下降 | 进行负载寿命测试,考虑更换新品。 |
    | 安装后无法正常调整 | 检查安装方向是否正确,调整螺丝松紧度。 |

    总结和推荐


    3292 Trimpot® 以其高精度、高可靠性和多功能设计成为众多高要求应用的理想选择。无论是工业自动化还是精密仪器制造,这款电位器都能提供卓越的性能和稳定的运行表现。尽管价格略高于普通电位器,但其优异的质量和长久使用寿命使其物超所值。因此,强烈推荐给需要高性能、高稳定性的用户。
    结论: 适合需要高精度和高可靠性电位器的所有应用场景。

3292W-1-105参数

参数
电阻值 1MΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm*3.81mm*9.53mm
安装方式 通孔安装
零件状态 在售

3292W-1-105厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3292W-1-105数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3292W-1-105 3292W-1-105数据手册

3292W-1-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
