3314S-1-103E

厂牌: BOURNS
产品描述: 10KΩ ±20% 250mW ±100ppm/℃ 贴片安装 5.61mm(高度)
供应商型号: 3314S-1-103E
供应商: Master
标准整包数: 200

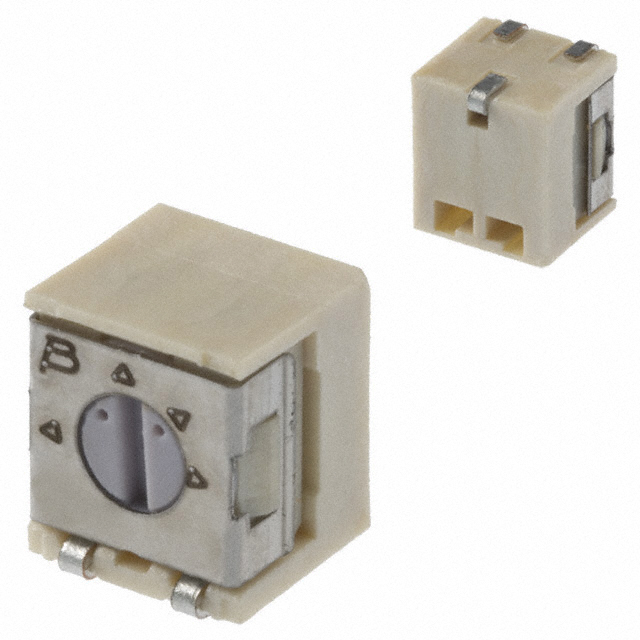

BOURNS 电位器及其他可变电阻器 3314S-1-103E

3314S-1-103E概述


    产品简介


    3314系列 4mm方形微调电位器
    本系列电位器是一种表面贴装式单圈旋转微调电位器,采用工业密封设计。适用于需要精确调节的应用场合,如仪器仪表、消费电子产品、工业控制设备等领域。它具有优异的耐久性和可靠性,能够承受各种恶劣的工作环境。

    技术参数


    | 参数 | 规格 |

    | 电阻范围 | 10 欧姆到 2 兆欧 |
    | 电阻精度 | ±20% 标准,可选更紧公差 |
    | 端电阻 | ≤1% 或 2 欧姆,取较大值 |
    | 接触电阻变化 | ≤3% 或 3 欧姆 |
    | 分辨率 | 无限 |
    | 绝缘电阻 | ≥100 MΩ(500 VDC) |
    | 击穿电压 | 海平面:500 VAC (1分钟) |
    | 调整角度 | 210 度(标准) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 温度系数 | ±100 ppm/°C |
    | 密封测试 | 85°C Fluorinert/60秒 |
    | 湿度测试 | 90%-98%RH,10循环,240小时 |
    | 振动 | 20G TRS ±1%,VRS ±1% |
    | 冲击 | 100G TRS ±1%,VRS ±1% |
    | 负载寿命 | 70°C 额定功率下 1000小时 |
    | 旋转寿命 | 100 次 |
    | 热冲击 | 5 次 |

    产品特点和优势


    - 表面贴装兼容性:完全符合表面贴装制造工艺,支持主流真空贴片设备。
    - 多种配置选择:提供直槽、交叉槽和反向标记等多种版本。
    - 环境适应性强:达到EIA/EIAJ/IPC/VECI SMD标准的表面贴装电位器设计要求。
    - RoHS合规性:符合RoHS指令,满足无铅表面贴装工艺要求。
    - AEC-Q200资格认证:适合车规级应用,经过严格测试。
    - 多种型号:根据不同应用需求提供多种型号选择。

    应用案例和使用建议


    应用案例
    - 工业控制:用于调节工业设备中的传感器信号。
    - 医疗设备:在精密仪器中进行微小电压调整。
    - 消费电子:用于便携式设备的微调电路板。
    使用建议
    - PCB布局:推荐使用制造商提供的PCB布局图,确保正确安装和最佳性能。
    - 温度管理:在极端温度环境下使用时,注意对电位器周围环境的温度控制。
    - 振动防护:在高振动环境中,考虑增加防振措施以保护电位器的正常运行。

    兼容性和支持


    - 兼容性:本产品可以与其他电子元器件兼容,具体兼容性请参考制造商的产品手册。
    - 技术支持:Bourns公司提供了详细的安装指南和技术支持服务,用户可以在其官网获取更多信息。

    常见问题与解决方案


    1. 问:如何调整电阻?
    - 答:通过旋转电位器上的旋钮来调整电阻。每次调整后需等待一段时间让接触稳定。

    2. 问:长时间使用是否会降低精度?
    - 答:不会。3314系列电位器经过严格测试,具备出色的稳定性和长寿命。

    3. 问:如何确定电阻范围?
    - 答:可以通过查看产品标识代码或查阅电阻码对照表来确定。

    总结和推荐


    3314系列 4mm方形微调电位器以其优良的环境适应性、高精度和稳定性,成为各种应用的理想选择。对于需要高性能微调电位器的用户来说,该系列产品是值得推荐的。
    优点总结:
    - 广泛的温度范围和耐环境性。
    - 符合多项行业标准,保障可靠性和稳定性。
    - 多种型号选择,灵活适应不同应用场景。
    - 提供详细的使用指南和支持文档,方便用户操作。
    综上所述,推荐使用3314系列电位器,特别是对于对环境适应性和精确性有较高要求的应用场景。

3314S-1-103E参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.61mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3314S-1-103E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3314S-1-103E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3314S-1-103E 3314S-1-103E数据手册

3314S-1-103E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.3298 ¥ 11.0567
400+ $ 1.2971 ¥ 10.4825
600+ $ 1.148 ¥ 9.5399
1000+ $ 1.1362 ¥ 9.3046
2600+ $ 1.0603 ¥ 8.6826
5000+ $ 1.055 ¥ 8.6394
7600+ $ 1.0096 ¥ 8.2679
10000+ $ 1.0096 ¥ 8.2679
库存: 600
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 2211.34
