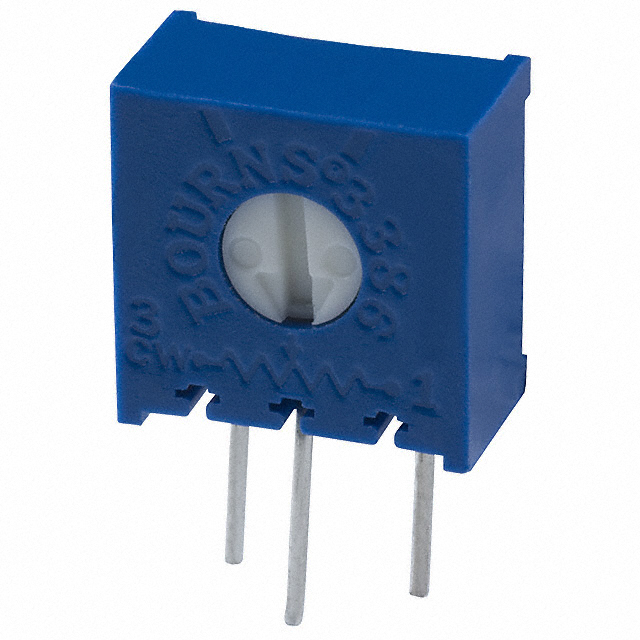

3386X-1-254LF

厂牌: BOURNS
产品描述: 250KΩ ±10% 500mW ±100ppm/℃ 通孔安装 9.53mm(高度)
供应商型号: 7859604
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386X-1-254LF

3386X-1-254LF概述

    3386 - 3/8" Square Trimpot® Trimming Potentiometer 技术手册

    产品简介


    型号:3386
    类型:
    3386 型号是一款用于精密调整和处理的单圈调整电位器。它采用陶瓷电阻(Cermet)并提供密封版本。其设计包括顶调节和侧调节两种类型,具有广泛的用途和较高的工业可靠性。
    主要功能:
    - 单圈旋转
    - 高精度调节
    - 可用作调整器和处理设备
    - 支持无限分辨率调节
    - 符合RoHS标准
    - 提供防震、防潮及耐高温特性
    应用领域:
    - 消费电子产品
    - 工业控制设备
    - 通信设备
    - 测量和测试仪器

    技术参数


    电气特性:
    - 电阻范围:10 欧姆至 2 兆欧姆
    - 电阻容差:±10% 标准,更紧公差可定制
    - 最小绝缘电阻:500 VDC 时 1000 兆欧
    - 调整角:约 280 度
    环境特性:
    - 工作温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 耐振动:30G
    - 耐冲击:100G
    物理特性:
    - 机械角度:约 310 度
    - 最大扭矩:5.0 盎司-英寸
    - 最小止动强度:15.0 盎司-英寸
    - 标记:制造商商标、电阻代码、接线图、日期代码、制造商型号和样式

    产品特点和优势


    3386 型号的突出特点是其卓越的性能和可靠性。以下是该产品的关键优势:
    - 单圈调整:确保每次调节后的重复性。
    - Cermet 材料:具有高稳定性和长寿命。
    - 工业级密封:适用于恶劣环境。
    - 兼容多种安装方式:提供顶调节和侧调节,适用于各种应用场景。
    - RoHS 合规:环保材料,符合国际安全标准。
    - 多规格可选:包括不同长度和宽度的型号,满足不同的安装需求。

    应用案例和使用建议


    应用案例:
    3386 型号广泛应用于消费电子、工业控制和测量设备中。例如,在一台工业传感器设备中,3386 型号被用于精确调节信号强度,确保测量结果的准确性。
    使用建议:
    - 环境选择:对于需要高稳定性的场合,建议使用密封型。
    - 安装位置:根据具体的应用需求,选择合适的顶调节或侧调节类型。
    - 负载管理:为避免过热,建议合理分配功耗。

    兼容性和支持


    3386 型号与其他电子元件兼容性良好。厂商提供了详细的安装指导和支持文档,以帮助客户进行正确的安装和使用。此外,还提供了调整工具(如 H-90),以确保最佳性能。

    常见问题与解决方案


    问题 1:电阻值变化异常
    - 解决方案:检查连接是否松动或受潮。重新焊接连接点,并确保良好的接触。
    问题 2:调节过程中出现卡顿
    - 解决方案:清洁调节旋钮和接触面,确保没有灰尘或污垢影响正常操作。
    问题 3:无法达到设定电阻值
    - 解决方案:检查电阻代码是否正确输入。重新设置或更换新的电阻器。

    总结和推荐


    3386 型号电位器以其出色的稳定性和可靠性成为众多应用的理想选择。其紧凑的设计、高精度调整能力和广泛的环境适应性使其在市场上具有很高的竞争力。综上所述,强烈推荐此款电位器作为高精度调整和处理的首选解决方案。

3386X-1-254LF参数

参数
电阻值 250KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386X-1-254LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386X-1-254LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386X-1-254LF 3386X-1-254LF数据手册

3386X-1-254LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
