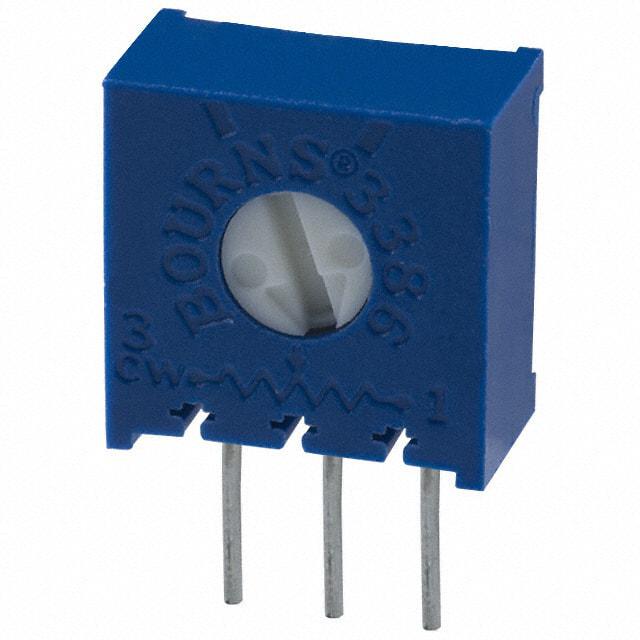

3386C-1-502LF

厂牌: BOURNS
产品描述: 5KΩ ±10% 500mW ±100ppm/℃ 通孔安装 9.53mm(高度)
供应商型号: 652-3386C-1-502LF
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386C-1-502LF

3386C-1-502LF概述

    3386 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3386 - 3/8" Square Trimpot® Trimming Potentiometer 是一种单转旋钮式、工业级密封电位器。它适用于各种工业控制和精密调节场景,具有多种终端样式选择,如顶调节(Top Adjust)和侧调节(Side Adjust)。此外,它还提供了带有指针调节旋钮和延长轴的选项,增强了其灵活性和便捷性。

    2. 技术参数


    - 基本尺寸:宽 x 深 x 长
    - 顶调节模型:9.53 mm × 5.64 mm × 5.97 ± 0.89 mm
    - 侧调节模型:9.53 mm × 5.64 mm × 5.97 ± 0.89 mm
    - 电气特性
    - 电阻范围:10 Ω 至 2 MΩ
    - 电阻容差:±10%
    - 绝缘电阻:最小 1000 MΩ
    - 绝缘强度:海平面 900 VAC
    - 调节角度:约 280°
    - 温度系数:±100 ppm/°C
    - 工作温度范围:-55°C 至 +125°C
    - 环境特性
    - 功率等级:最高 300 V,85°C 下为 0.5 瓦,125°C 下为 0 瓦
    - 振动:30 G(1% ΔTR,1% ΔVR)
    - 冲击:100 G(1% ΔTR,1% ΔVR)
    - 使用寿命:1000 小时,70°C 下为 0.5 瓦
    - 物理特性
    - 机械角:约 310°
    - 最大扭矩:5.0 盎司·英寸
    - 终端:可焊接引脚
    - 重量:0.03 盎司
    - 认证:UL 94V-0

    3. 产品特点和优势


    - 单一旋转操作:便于精确调整。
    - 工业级密封设计:增强耐用性和防尘防水性能。
    - 可选配件:提供指针旋钮、延长轴及不同调节类型的型号。
    - 兼容RoHS标准:符合环保要求,广泛应用于各类电子设备。

    4. 应用案例和使用建议


    - 工业自动化控制:用于调节工业控制系统中的各种参数,如电压和电流。
    - 电子设备制造:适用于需要微调的精密电路板。
    - 医疗设备:用于调整传感器或其它精密测量仪器的参数。
    - 航空航天应用:在严苛环境中提供可靠性和精度。
    使用建议:
    - 在安装过程中确保电位器的接触点清洁,避免灰尘和湿气进入影响使用寿命。
    - 定期检查和清洁电位器,以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:与大多数标准电子设备兼容,适用于广泛的连接器和接口。
    - 厂商支持:制造商提供详细的技术文档和客户支持,可通过其官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题:电阻值不准确
    - 解决方案:确认所有连接点均无氧化或腐蚀,并重新校准。
    - 问题:电位器过热
    - 解决方案:检查功率等级是否超过额定值,并适当降低负载或增加散热措施。
    - 问题:无法正常调节
    - 解决方案:检查调节旋钮和电位器内部是否有异物卡住,必要时进行清理或更换。

    7. 总结和推荐


    3386 - 3/8" Square Trimpot® Trimming Potentiometer 是一款高性能、多功能的工业级电位器。它的主要优点包括工业级密封设计、广泛的适用性和卓越的可靠性。因此,强烈推荐用于需要高精度和稳定性的工业自动化控制系统、精密电路板及医疗设备等领域。

3386C-1-502LF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386C-1-502LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386C-1-502LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386C-1-502LF 3386C-1-502LF数据手册

3386C-1-502LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
100+ $ 1.566 ¥ 13.2327
200+ $ 0.9882 ¥ 8.3503
500+ $ 0.9515 ¥ 8.04
1000+ $ 0.9331 ¥ 7.8849
2000+ $ 0.8621 ¥ 7.2843
5000+ $ 0.8243 ¥ 6.9649
10000+ $ 0.819 ¥ 6.9206
库存: 384
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
