首页  >  产品百科  >  91A1A-B28-E17L

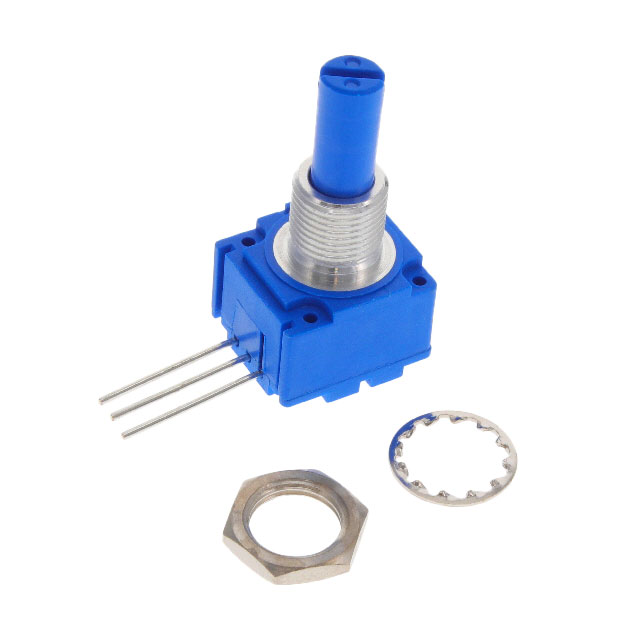

91A1A-B28-E17L

厂牌: BOURNS
产品描述: 25KΩ ±10% 1W ±1000ppm/℃ 线性 面板安装 34.93mm*15.88mm*17.46mm
供应商型号: 5225232
供应商: 海外现货
标准整包数: 1

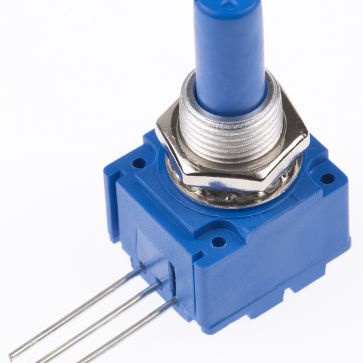

BOURNS 电位器及其他可变电阻器 91A1A-B28-E17L

91A1A-B28-E17L概述


    产品简介


    型号91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control
    这些面板控制装置是一种用于精密调节的应用设备,具有单圈旋转操作的功能。它们被广泛应用于需要精细电位调节的各种电子系统中,例如工业自动化、医疗设备和音频系统。主要特点是提供多种阻值选择、不同的针脚配置和多种轴材料选项(金属或塑料),使得其可以灵活应用于不同场合。

    技术参数


    - 电阻范围:线性电位器范围为1 K ohms到1兆欧姆,音频电位器范围同样为1 K ohms到1兆欧姆。
    - 总电阻容差:线性电位器为±5%,音频电位器为±5%。
    - 接触电阻变化:±1%或3欧姆(以较大者为准)。
    - 介电强度:海平面1,500 VAC最小,70,000英尺高度500 VAC最小。
    - 绝缘电阻:500 VDC下最小1,000兆欧姆。
    - 功耗:线性电位器最大1瓦特(单段),音频电位器最大0.5瓦特(单段)。
    - 工作温度范围:-40°C至+125°C。
    - 存储温度范围:-55°C至+125°C。
    - 振动和冲击:符合单段结构的15 G和30 G标准。
    - 负载寿命:1,000小时。
    - 旋转寿命:无负载情况下100,000次循环。

    产品特点和优势


    1. 无限电气电路隔离:确保设备在电气连接时的安全性和稳定性。
    2. 多样化配置:提供多种针脚布局、轴材料及外形设计选择。
    3. 高精度:总电阻容差可达±5%,提供极高精度的调节能力。
    4. 耐用性强:能够在极端环境下稳定工作,具有出色的耐振动、冲击及长寿命表现。
    5. RoHS合规:符合欧盟环保要求,确保产品安全可靠。

    应用案例和使用建议


    这些电位器广泛应用于需要精确控制电压或电流的应用中,如工业自动化系统、医疗器械、音频设备等。例如,在一个音频系统中,通过选择合适的电位器型号和配置,可以实现音量和音调的精确调节。使用建议如下:
    - 在特定应用场景下,根据实际需求选择适当的电阻范围和电位器类型。
    - 在安装时,需注意机械结构的稳定性和电气接口的可靠性,避免松动或短路。
    - 定期检查电位器的磨损情况,并及时更换损坏部件,保证系统正常运行。

    兼容性和支持


    这些电位器产品具有良好的兼容性,可轻松集成到各类电子设备中。同时,厂商提供全面的技术支持和维护服务,包括详细的使用手册、在线技术支持及保修政策等,帮助用户快速解决问题并保持设备的长期稳定运行。

    常见问题与解决方案


    1. 问题:产品出现接触不良现象。
    - 解决方案:检查接线是否牢固,必要时重新焊接连接点。
    2. 问题:旋转阻力过大。
    - 解决方案:清洁电位器内部,适当润滑轴和滑动接触部分。
    3. 问题:旋转过程中出现异常噪声。
    - 解决方案:检查电位器内部是否存在杂物,清除后检查轴承是否损坏,如有必要更换新部件。

    总结和推荐


    综上所述,型号91, 92, 93, 94 & 95电位器凭借其优良的电气特性、广泛的适用性和卓越的可靠性,成为许多高要求电子应用的理想选择。其多样化的配置和出色的环境适应性使其在各种工业和消费类电子产品中表现出色。因此,强烈推荐在需要精密调节的应用场合中选用这些产品。

91A1A-B28-E17L参数

参数
电阻值 25KΩ
精度 ±10%
额定功率 1W
温度系数 ±1000ppm/℃
锥度 线性
额定电压 -
长*宽*高 34.93mm*15.88mm*17.46mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

91A1A-B28-E17L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B28-E17L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B28-E17L 91A1A-B28-E17L数据手册

91A1A-B28-E17L封装设计

查看详情并下载
Symbol
Footprint
3D Model
