3386P-1-103LF

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 通孔安装 4.83mm(高度)
供应商型号: 26M-3386P-1-103LF
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386P-1-103LF

3386P-1-103LF概述

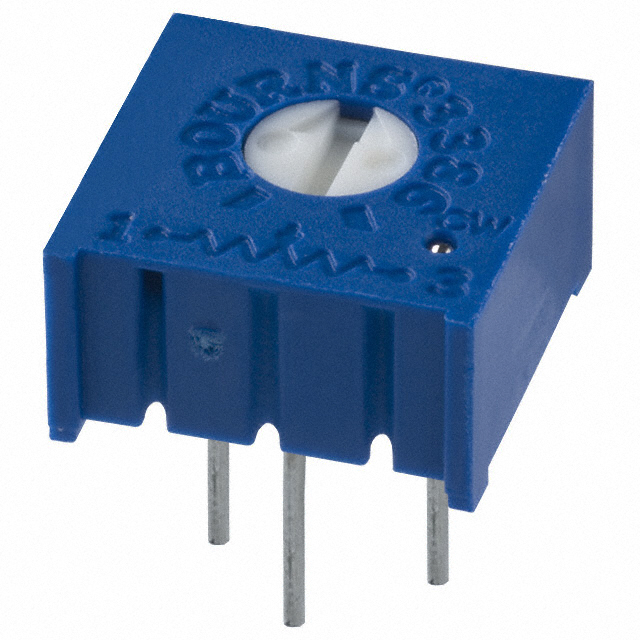

    3386 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3386型3/8英寸正方形微调电位器(Trimming Potentiometer)是一种工业级单圈调节型陶瓷电位器,具有密封结构,适用于各种精密调节应用。这种电位器不仅可以通过顶部调整,也可以通过侧面调整,使得其在多种应用场景中表现出色。此外,它还提供带有旋钮的版本,便于手指调节,以及具有延长轴和十字槽转子的选择。

    2. 技术参数


    - 电阻范围:10欧姆到2兆欧姆(详见标准电阻表)
    - 电阻容差:标准为±10%(更紧密的容差可用)
    - 最小绝对电阻:最大2欧姆
    - 接触电阻变化:最大2%或3欧姆(两者中较大者)
    - 调整精度:
    - 分压器:±0.05%
    - 电位器:±0.15%
    - 绝缘电阻:≥500 VDC,最小1,000兆欧姆
    - 击穿电压:海平面900 VAC,70,000英尺350 VAC
    - 调整角度:标称值280度
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 湿度测试:96小时 MIL-STD-202方法103,2%ΔTR,最小10兆欧姆
    - 振动测试:30 G,1%ΔTR,1%ΔVR
    - 冲击测试:100 G,1%ΔTR,1%ΔVR
    - 负载寿命:0.5瓦特@70°C下1,000小时,最大3%ΔTR,3%或3欧姆(以较高者为准)
    - 旋转寿命:200次循环,最大4%ΔTR,3%或3欧姆(以较高者为准)

    3. 产品特点和优势


    - 单圈调节:实现高精度的电阻调节,特别适合需要精确控制的应用。
    - 密封结构:保护内部组件不受灰尘和湿气的影响,延长使用寿命。
    - 陶瓷材料:提供稳定的电阻值,减少温度影响。
    - 多种调整方式:顶部和侧面均可调整,灵活性高。
    - RoHS合规:符合环保要求,适用于国际市场。

    4. 应用案例和使用建议


    3386型微调电位器广泛应用于各类需要精细调节的场合,例如音频设备、医疗设备、仪器仪表、通信设备和各种工业自动化系统中。具体应用如音频放大器的音量调节、医疗设备的剂量调节等。
    使用建议:
    - 在高湿度环境下使用时,确保电位器已进行适当的防护处理。
    - 长时间大功率使用时,应注意散热,避免过热损坏。
    - 选择合适的电位器型号和规格,确保符合特定应用的需求。

    5. 兼容性和支持


    该电位器采用标准的尺寸和连接方式,易于与其他电子元件和设备配合使用。厂家提供详细的技术支持和维护信息,确保用户能够正确安装和使用产品。产品包装设计满足防静电要求,符合ANSI/ESD 5541-2003标准。

    6. 常见问题与解决方案


    - Q: 电位器的使用寿命如何?
    - A: 标准条件下可达到1,000小时的负载寿命和200次的旋转寿命。

    - Q: 如何清洗电位器?
    - A: 使用无水酒精轻轻擦拭,然后自然风干即可。

    - Q: 电位器能否承受极端温度?
    - A: 可在-55°C至+125°C范围内正常工作。

    7. 总结和推荐


    综上所述,3386型微调电位器是一款高性能、多功能的电子元件,适用于各种需要精密调节的应用场景。其高稳定性、良好的兼容性和优质的售后服务使其在市场上具有很强的竞争力。对于需要高精度调节的应用,我们强烈推荐使用这款产品。

3386P-1-103LF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 4.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386P-1-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386P-1-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386P-1-103LF 3386P-1-103LF数据手册

3386P-1-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
