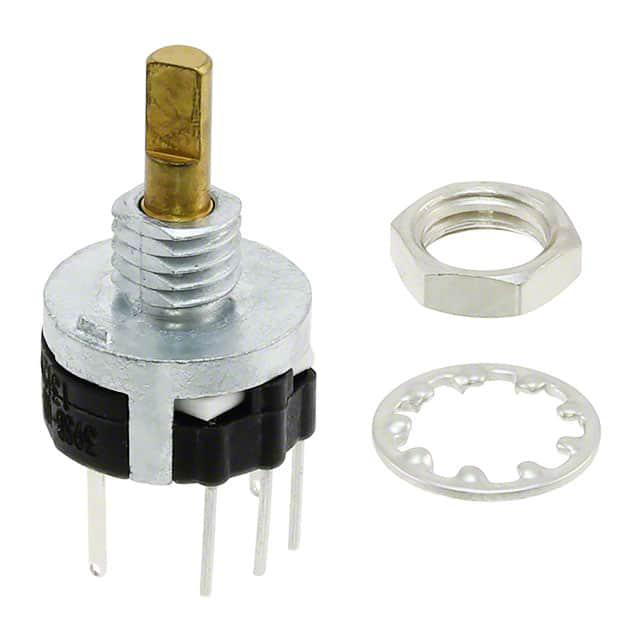

39SB-1RB103

厂牌: BOURNS
产品描述: 10KΩ ±20% 250mW 线性 350V(DC) 面板安装 7.01mm(长度)*19.71mm(高度)
供应商型号:
供应商:
标准整包数: 0
BOURNS 电位器及其他可变电阻器 39SB-1RB103

39SB-1RB103概述


    产品简介


    本产品为单圈电位器,集成了开关选项,适用于广泛的工业和消费电子产品中。这款电位器采用导电塑料技术和低剖面封装,具有50,000次旋转寿命,提供多种安装方式和开关选项(如旋转开关或瞬时按压开关),使其广泛应用于各种需要精确控制的应用场合。

    技术参数


    - 标准电阻范围: 5 K - 100 K 欧姆
    - 总电阻容差: ±20%
    - 独立线性度: ±5%
    - 端部电阻: 最大2欧姆
    - 有效电气角度:
    - 非开关型 (轴承类型"S"): 220° ± 5°
    - 旋转开关型 (轴承类型"S"): 220° ± 5°
    - 瞬时按压开关型 (轴承类型"L"): 201° ± 5%
    - 接触电阻变化: 最大3%
    - 耐电压能力: 海平面750 VRMS最小值
    - 绝缘电阻: 100兆欧姆最小值
    - 功率等级:
    - 线性衰减: 0.25瓦特
    - 音频衰减: 0.125瓦特
    - 开关特性:
    - 旋转开关型: 单极单掷非锁定开关 (SPST N.O.)
    - 瞬时按压开关型: 单极单掷非锁定开关 (SPST N.O.)
    - 工作温度范围: -40°C 至 +85°C (-40°F 至 +185°F)
    - 存储温度范围: -55°C 至 +85°C (-67°F 至 +185°F)
    - 振动测试: 15G
    - 冲击测试: 30G
    - 负载寿命: 1,000小时
    - 旋转寿命 (无负载): 50,000次
    - 开关寿命:
    - 旋转开关型: 25,000次
    - 瞬时按压开关型: 50,000次
    - 防潮能力: 符合MIL-STD-202方法103条件B
    - 防护等级 (IP Rating): IP 40
    - 机械特性:
    - 停止强度: 19.8 N-cm (28 oz-in)
    - 机械角度:
    - 非开关型及旋转开关型: 270° ± 10°
    - 瞬时按压开关型: 230° ± 10°
    - 启动扭矩: 0.07至0.70 N-cm (0.1至1.0 oz-in)最小
    - 运行扭矩: 0.07至0.53 N-cm (0.1至0.75 oz-in)最大
    - 安装扭矩: 最大1.7至2.0 N-m (15至18 lbs-in)
    - 重量 (单节): 4克 (0.14盎司)

    产品特点和优势


    这款电位器的主要特点如下:
    - 导电塑料技术: 提供高可靠性和长寿命。
    - 低剖面封装: 可节省空间并适应紧凑的设计。
    - 高旋转寿命: 达到50,000次旋转,确保长期稳定运行。
    - 多样的开关选项: 旋转开关或瞬时按压开关,满足不同的应用需求。
    - 坚固金属外壳: 适用于工业应用。
    - 平滑或开槽轴选项: 提供多样化的操作体验。
    - RoHS合规: 符合环保标准,可满足更多应用场景的需求。

    应用案例和使用建议


    该电位器广泛应用于工业控制系统、音频设备、汽车仪表盘等领域。例如,在一个温度调节系统中,该电位器可以用于精准控制温度设置。使用建议如下:
    - 在工业应用中,建议使用其坚固的金属外壳以应对恶劣的工作环境。
    - 在高精度要求的应用中,建议使用导电塑料技术以确保稳定性。
    - 对于需要频繁操作的应用,建议选择瞬时按压开关类型以避免磨损和接触不良。

    兼容性和支持


    该产品支持PCB安装终端配置,并提供与之配套的硬件组件,如锁紧垫圈和安装螺母。在波峰焊和手动焊接过程中均有严格的要求,具体细节见手册。厂商提供技术支持和售后服务,用户可通过官方渠道获取进一步的帮助和支持。

    常见问题与解决方案


    - 问题: 接触电阻过高。
    - 解决办法: 检查是否有灰尘或污垢积累在接点上,定期清洁可以显著改善接触电阻。
    - 问题: 开关频繁跳变。
    - 解决办法: 检查开关是否安装正确,或者考虑调整安装位置以减少干扰。
    - 问题: 扭矩不稳定。
    - 解决办法: 调整安装方式或增加辅助支撑以稳定扭矩输出。

    总结和推荐


    总体来说,这款电位器具备优秀的性能和多种优势,适用于各类工业和消费电子产品。其耐用性、高可靠性以及多样化的设计使其在市场上具有较强的竞争力。对于需要精确控制和长时间稳定运行的应用场合,推荐使用此款电位器。

39SB-1RB103参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 250mW
温度系数 -
额定电压 350V(DC)
锥度 线性
长*宽*高 7.01mm(长度)*19.71mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

39SB-1RB103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。
