3386H-1-205TLF

厂牌: BOURNS
产品描述: 2MΩ ±10% 500mW ±100ppm/℃ 通孔安装 9.53mm*9.53mm*9.53mm
供应商型号: N-3386H-1-205TLF
供应商: 云汉优选
标准整包数: 1

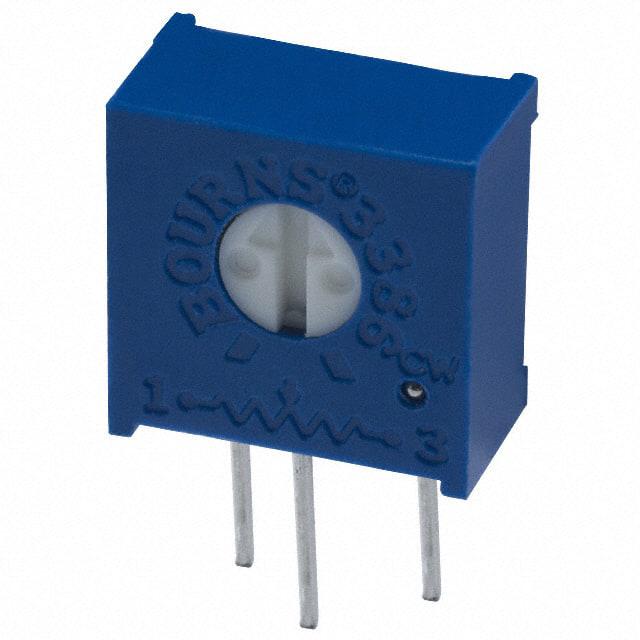

BOURNS 电位器及其他可变电阻器 3386H-1-205TLF

3386H-1-205TLF概述


    产品简介


    3386系列3/8英寸正方形微调电位器是一款工业级单圈可调电位器,专为高精度的分压及电阻调节设计。它具有单圈旋转、密封外壳和陶瓷电阻体的特点,同时提供了多种型号以适应不同应用场景的需求。该系列产品广泛应用于消费电子、通信设备、医疗仪器及工业自动化等领域,是调整电阻值和电压的理想选择。

    技术参数


    基本规格:
    - 标准阻值范围:10欧姆至2兆欧姆(详见标准阻值表)
    - 阻值公差:±10%(可根据要求提供更精密的公差)
    - 最小绝缘电阻:500VDC时≥1000兆欧姆
    - 密封测试:85°C氟化液环境下测试通过
    电气特性:
    - 功率等级(最高300V):在85°C下0.5瓦特;125°C下无功耗
    - 温度系数:±100ppm/°C
    - 最大接触电阻变化:3欧姆或总阻值的2%,以较高者为准
    - 调整角度:约280°
    环境特性:
    - 工作温度范围:-55°C至+125°C
    - 湿度测试:符合MIL-STD-202方法103标准(96小时,湿度耐久性良好)
    - 振动与冲击测试:振动耐受度为30G,冲击耐受度为100G
    物理特性:
    - 机械角:约310°
    - 终端强度:≥15oz-in
    - 重量:约0.03盎司

    产品特点和优势


    - 单圈设计:适合需要精准调节的应用场景。
    - 工业级别:具备高可靠性与长寿命,适用于严苛的工作环境。
    - 多种连接方式:顶部调整、侧面调整等多种型号可供选择,适应不同的安装需求。
    - RoHS合规:确保环保安全,符合欧盟RoHS指令。
    - 额外选项:可选配带旋钮版本或延长轴版本,便于手动操作。

    应用案例和使用建议


    典型应用:
    - 消费电子产品中的微调电路
    - 医疗设备中的精确电阻调节
    - 工业控制设备中的负载调整
    使用建议:
    1. 在高温或高湿环境中使用时,请注意定期检查密封性能并避免直接暴露于腐蚀性物质中。
    2. 若需长期运行,请考虑降低工作电流以减少热量积累。
    3. 安装时确保接线稳固且遵循指定扭矩值以防止损坏终端。

    兼容性和支持


    - 兼容性:支持SMT贴片焊接工艺,并兼容大多数主流PCB布局。
    - 技术支持:制造商提供全面的技术文档及在线客服支持,包括安装指南、调试说明等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移明显 | 确认是否超过额定功率;若未超载则检查焊接质量。|
    | 调整过程中发出异常噪音 | 更换新的电位器,可能是内部机械磨损所致。 |
    | 密封失效导致漏电 | 检查是否因环境潮湿或化学品侵蚀造成密封损坏。|

    总结和推荐


    总体而言,3386系列3/8英寸正方形微调电位器凭借其高精度、高可靠性和广泛的适用性,在众多行业领域内表现出色。尤其是其工业级别的密封性能和多样化的设计方案使其成为一款极具市场竞争力的产品。对于追求高性能与稳定性的项目而言,这款电位器无疑是一个值得信赖的选择。
    因此,我们强烈推荐此款产品用于需要高精度调节和良好环境适应性的应用场景。

3386H-1-205TLF参数

参数
电阻值 2MΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 9.53mm*9.53mm*9.53mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

3386H-1-205TLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386H-1-205TLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386H-1-205TLF 3386H-1-205TLF数据手册

3386H-1-205TLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9116 ¥ 7.7486
400+ $ 0.8549 ¥ 7.2667
2000+ $ 0.816 ¥ 6.936
4000+ $ 0.7752 ¥ 6.5892
11000+ $ 0.7446 ¥ 6.3291
库存: 500
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1162.29
