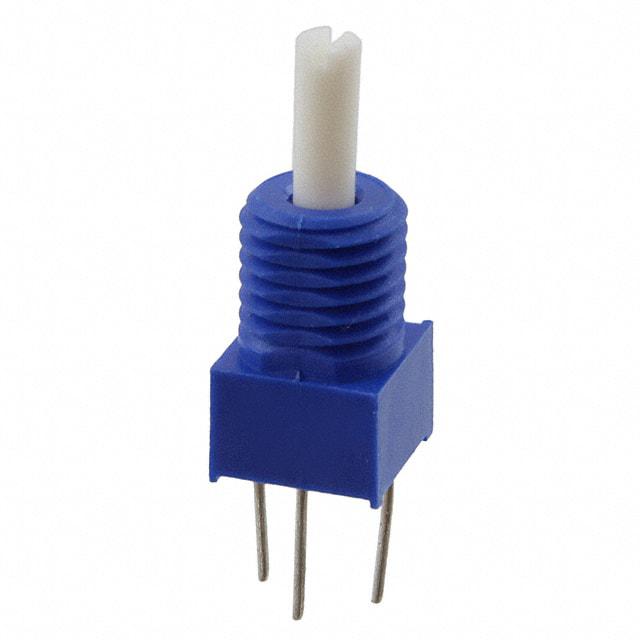

3360P-1-204LF

厂牌: BOURNS
产品描述: 200KΩ ±20% 250mW ±1000ppm/℃ 线性 面板安装 6.7mm*6.78mm*17.4mm
供应商型号: N-3360P-1-204LF
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3360P-1-204LF

3360P-1-204LF概述

    # Bourns 3360 Y - 1 - 103 LF 电子元器件技术手册

    产品简介


    Bourns 3360 Y - 1 - 103 LF 是一款设计用于各种工业和消费应用的高性能旋转电位器。它采用了导电塑料材质,具备线性斜率和音频斜率两种选择,并且提供了多种安装方式(PC板安装和衬套安装)。该产品还具有耐受典型工业清洗过程的能力,并且有RoHS合规版本可供选择。

    技术参数


    电气特性
    - 标准电阻范围:1 kΩ 至 1 MΩ
    - 总电阻公差:
    - 线性斜率:±20%
    - 独立线性度:±5%
    - 最小有效电阻:2% 或 2 Ω(以较大者为准)
    - 有效电气角度:240° 标称
    - 接触电阻变化:1% 或 3 Ω(以较大者为准)
    - 介质耐压(MIL-STD-202 – Method 301):
    - 海平面:900 VAC 最小
    - 70,000 英尺:350 VAC 最小
    - 绝缘电阻:≥ 1,000 兆欧
    - 功率额定值@70°C:
    - 限于电压,功率损耗,以较低者为准:0.25 瓦
    - 音频斜率:0.125 瓦
    环境特性
    - 操作温度范围:+1 °C 至 +125 °C
    - 存储温度范围:-55 °C 至 +125 °C
    - 过储存温度范围:±1,000 ppm/°C
    - 振动:30 G
    - 冲击:100 G
    - 负载寿命:1,000 小时
    - 旋转寿命(无负载):50,000 周期
    - 防潮性(MIL-STD-202, Method 103, Condition B):
    - 总电阻变化:±10% 最大
    - IP 等级:IP 67

    产品特点和优势


    Bourns 3360 Y - 1 - 103 LF 电位器的主要特点是其采用导电塑料材料,具有优良的线性和音频斜率选项。同时,其出色的机械强度和稳定性使其在各种恶劣环境下也能正常工作。此外,产品的轻量化设计(仅重4.5克)也使其非常适合需要紧凑结构的应用。

    应用案例和使用建议


    应用案例
    Bourns 3360 Y - 1 - 103 LF 可广泛应用于消费电子、医疗设备、汽车导航系统等领域。例如,在医疗设备中,其高精度和可靠性使其成为调节信号强度的理想选择。
    使用建议
    - 接线方式:根据终端样式设计标识符选择合适的接线方式,如C(直线接头)、P(三脚接头)等。
    - 负载寿命:为确保长期稳定性,建议每1,000小时进行一次检查。
    - 防护措施:对于在湿度较高的环境中使用的设备,建议定期进行防潮测试。

    兼容性和支持


    该产品支持PC板安装和衬套安装,适用于多种电路布局。Bourns公司提供全面的技术支持和售后服务,包括详细的产品手册和快速响应的客户支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻不稳定 | 检查安装是否正确,确保连接稳固。 |
    | 功率超过规定值 | 降低输入电压或更换更大功率的型号。 |
    | 温度敏感性过高 | 确保产品处于规定的操作温度范围内。 |

    总结和推荐


    Bourns 3360 Y - 1 - 103 LF 是一款性能卓越、可靠性强的旋转电位器。其多样化的安装方式、优异的电气特性和广泛的适用性使其在众多应用领域中脱颖而出。考虑到其价格合理、使用寿命长的特点,强烈推荐使用这款产品。
    通过上述内容,您可以详细了解Bourns 3360 Y - 1 - 103 LF 的技术参数、特点、应用及维护要点,以便更好地选择和使用该产品。

3360P-1-204LF参数

参数
电阻值 200KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 6.7mm*6.78mm*17.4mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

3360P-1-204LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3360P-1-204LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3360P-1-204LF 3360P-1-204LF数据手册

3360P-1-204LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.6006 ¥ 13.6051
库存: 70
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 952.35
