首页  >  产品百科  >  3269W-1-101G

3269W-1-101G

厂牌: BOURNS
产品描述: 100Ω ±10% 250mW ±100ppm/℃ 线性 贴片安装 7.44mm(高度)
供应商型号: 652-3269W-1-101G
供应商: Mouser
标准整包数: 1

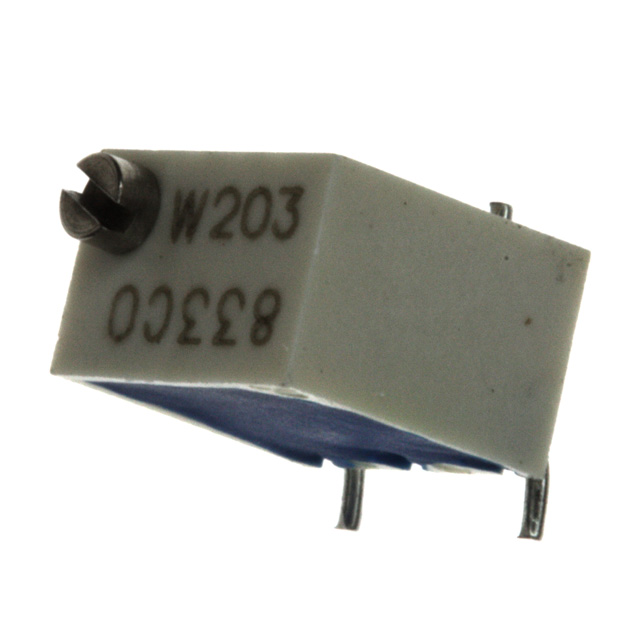

BOURNS 电位器及其他可变电阻器 3269W-1-101G

3269W-1-101G概述

    3269 - 1/4 ˝ Square SMD Trimpot® Trimming Potentiometer

    1. 产品简介


    3269 - 1/4 ˝ Square SMD Trimpot®是一款表面贴装型微调电位器,专为需要精确调整的应用而设计。该电位器具有稳定、无限分辨率的膜片元件,可实现垂直和水平方向上的调整。它适用于表面贴装制造工艺,符合RoHS标准,且提供表面贴装型处理指南。

    2. 技术参数


    该电位器的主要技术参数如下:
    - 电阻范围: 10欧姆至1兆欧姆(见标准电阻表)
    - 电阻容差: ±10%(更严格的容差可选)
    - 绝对最小电阻: 1%或2欧姆,取较大值
    - 接触电阻变化: 3.0%或3欧姆,取较大值
    - 调节能力:
    - 电压分压器:±0.02%
    - 变阻器:±0.05%
    - 分辨率:无限
    - 绝缘电阻: 500 VDC下,最小1,000兆欧姆
    - 击穿电压: 海平面:600 VAC;80,000英尺:250 VAC
    - 有效行程: 12圈
    - 功率等级: 300伏特最大
    - 85°C:0.25瓦特
    - 150°C:0瓦特
    - 温度范围: -65°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C氟利昂/60秒
    - 湿度: MIL-STD-202方法106
    - 振动: 30 G (1% ΔTR; 1% ΔVR)
    - 冲击: 100 G (1% ΔTR; 1% ΔVR)
    - 负载寿命: 1,000小时,0.25瓦特 @ 85°C (3% ΔTR; 3%或3欧姆,取较大值)
    - 旋转寿命: 200次 (2% ΔTR; 3%或3欧姆,取较大值)

    3. 产品特点和优势


    - 稳定性和精度: 使用稳定、无限分辨率的膜片元件,确保长期使用的可靠性。
    - 灵活的调整方式: 支持垂直和水平调整,适应不同的安装需求。
    - 兼容性强: 符合RoHS标准,适用于表面贴装制造工艺,方便集成到现有系统中。
    - 高性能: 适用于广泛的电压和温度条件,具有高绝缘电阻和可靠的密封性能。
    - 耐用性: 具备出色的负载寿命和旋转寿命,能够应对恶劣的工作环境。

    4. 应用案例和使用建议


    该电位器广泛应用于需要精确调整的应用场景,如消费电子、工业自动化和仪器仪表等。使用时应注意以下几点:
    - 确保安装过程中无尘和防潮措施,以保持电位器的精度和稳定性。
    - 在高振动和冲击环境下,考虑增加额外的固定装置,以确保长期运行的可靠性。
    - 定期检查电位器的接触电阻,及时更换故障部件。

    5. 兼容性和支持


    - 兼容性: 该电位器与多种表面贴装工艺兼容,可与其它表面贴装组件无缝集成。
    - 支持和服务: 厂商提供详尽的技术文档和处理指南,用户可通过电子邮件或电话获取技术支持。

    6. 常见问题与解决方案


    - 问题: 电位器接触电阻不稳定
    - 解决方案: 检查连接部位是否有氧化现象,必要时进行清洁或更换。
    - 问题: 电位器无法正确调整
    - 解决方案: 确认调整工具是否合适,适当润滑机械部件,检查安装是否有松动。
    - 问题: 长时间使用后性能下降
    - 解决方案: 按照厂商推荐的负载寿命进行定期检查和维护,必要时更换。

    7. 总结和推荐


    3269 - 1/4 ˝ Square SMD Trimpot® 是一款高度可靠和稳定的表面贴装微调电位器。它的无限分辨率、高性能和高耐用性使其成为众多应用的理想选择。尽管初始成本可能较高,但从长远来看,其卓越的性能和低维护需求使它成为值得推荐的产品。我们强烈建议在需要高精度调整的应用中采用此产品。

3269W-1-101G参数

参数
电阻值 100Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 7.44mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3269W-1-101G厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3269W-1-101G数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3269W-1-101G 3269W-1-101G数据手册

3269W-1-101G封装设计

查看详情并下载
Symbol
Footprint
3D Model
