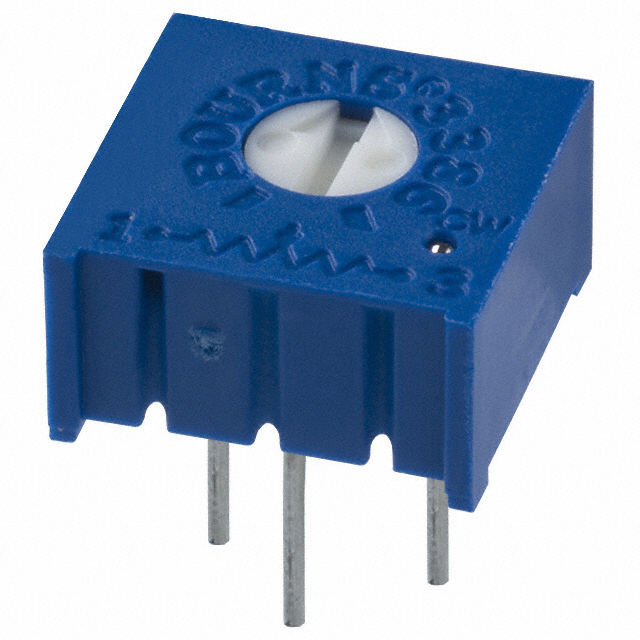

3386G-1-203LF

厂牌: BOURNS
产品描述: 20KΩ ±10% 500mW ±100ppm/℃ 300V 插件 通孔安装 4.83mm(高度)
供应商型号: 9354824
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386G-1-203LF

3386G-1-203LF概述

    3386系列旋转式可调电位器技术手册

    产品简介


    3386系列旋转式可调电位器(TrimPot)是一款单圈旋转、陶瓷材质、密封型的调节电位器。它广泛应用于工业自动化控制和电路板设计领域。产品提供多种不同的安装方式和附加选项,适用于各种复杂的应用场景。这些电位器具有耐久性强、调整精度高、稳定性好等特点,因此在许多高要求的应用环境中得到了广泛采用。

    技术参数


    - 标准电阻范围: 10 欧姆至 2 兆欧姆
    - 电阻容差: ±10%
    - 绝对最小电阻: 2 欧姆最大
    - 接触电阻变化: 最大 2% 或 3 欧姆(以较高者为准)
    - 电压分压调整精度: ±0.05%
    - 电阻线性度: 无限分辨率
    - 绝缘电阻: 最小 1,000 兆欧(500 VDC测试)
    - 击穿电压: 海平面 900 VAC;70,000 英尺 350 VAC
    - 调整角度: 280 度
    - 温度系数: ±100 ppm/°C
    - 机械角度: 310 度
    - 扭矩: 最大 5.0 盎司英寸
    - 重量: 0.03 盎司

    产品特点和优势


    - 单圈旋转: 提供精准的单次旋转调整能力,简化操作并提高调整效率。
    - 陶瓷材质: 高稳定性和长寿命,适合于工业环境中的高负荷应用。
    - 密封设计: 防尘防潮,增加耐用性并延长使用寿命。
    - 多种安装方式: 包括顶部和侧面调整,满足不同安装需求。
    - 可选配置: 可根据需要选择带旋钮的版本或延长轴版本,以适应不同的操作习惯和空间限制。
    - RoHS合规: 符合RoHS指令,确保环保无害。

    应用案例和使用建议


    - 自动化设备: 适用于各类工业自动化设备中的调节和控制环节,如工业机器人和机械臂中的位置调节。
    - 医疗设备: 在医疗仪器中用于精密调节信号,确保测量结果的准确性。
    - 消费电子产品: 如家用音响系统中的音量调节,保证良好的用户体验。
    使用建议:
    - 安装时请考虑周围环境的影响,尤其是湿度和温度变化,避免因不当的使用导致性能下降。
    - 调整时尽量保持平滑均匀,以防止对电位器造成过度磨损。

    兼容性和支持


    - 兼容性: 与常见的电子设备和电路板具有良好的兼容性,能够轻松集成到现有的硬件系统中。
    - 技术支持: 厂商提供全面的技术支持和售后服务,用户可以通过官方渠道获取详细的产品说明和技术指导。

    常见问题与解决方案


    - 问题: 调整后读数不稳定。
    - 解决方案: 确保电位器与电源连接良好,并检查是否有灰尘或其他杂质污染。
    - 问题: 使用过程中出现噪音。
    - 解决方案: 更换新电位器或进行定期清洁和润滑处理。

    总结和推荐


    3386系列旋转式可调电位器凭借其卓越的性能和多样化的设计,在工业和消费类电子产品中表现出色。其出色的可靠性和易于操作的特点使其成为众多应用领域的理想选择。我们强烈推荐该产品用于需要高性能和精确调节的场合。

3386G-1-203LF参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 300V
长*宽*高 4.83mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3386G-1-203LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386G-1-203LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386G-1-203LF 3386G-1-203LF数据手册
