3262W-1-204LF

厂牌: BOURNS
产品描述: 200KΩ ±10% 250mW ±100ppm/℃ 线性 300V 通孔安装 6.35mm(高度)
供应商型号: TS-3262W-1-204LF
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3262W-1-204LF

3262W-1-204LF概述

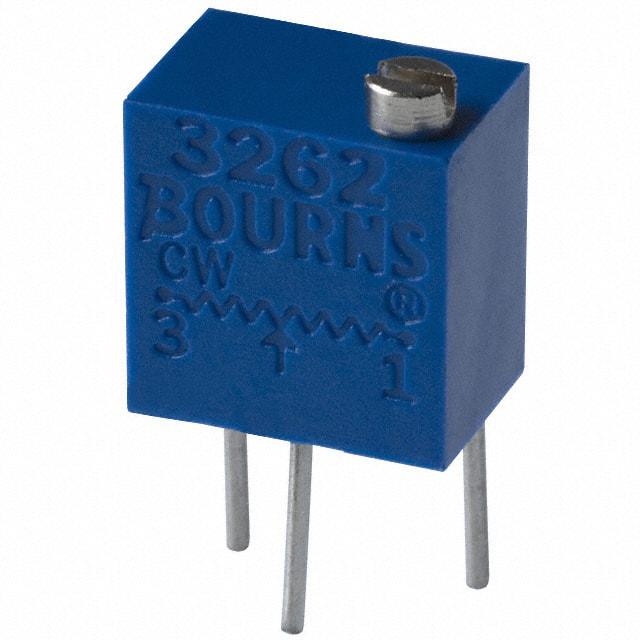

    3262 - 1/4" Trimpot® Trimming Potentiometer

    1. 产品简介


    3262型号是一款多圈/陶瓷/工业密封型微调电位器(Trimpot®)。它广泛应用于需要精密调节电阻值的场合,如航空电子设备、医疗器械和通信系统。这款电位器具有高精度和稳定性,适合在各种苛刻环境中使用。

    2. 技术参数


    以下是3262型号电位器的技术参数概览:
    - 电阻范围:10 Ω 至 1 MΩ(详见标准电阻表)
    - 电阻公差:±10%(可选更严格的公差)
    - 最小有效电阻:1% 或 2 Ω(取较大值)
    - 接触电阻变化:3% 或 3 Ω(取较大值)
    - 电压调节能力:±0.02%
    - 电阻调节能力:±0.05%
    - 分辨率:无限
    - 绝缘电阻:500 VDC 下 ≥ 1,000 兆欧
    - 耐压强度:海平面下为 600 VAC;海拔 80,000 英尺时为 250 VAC
    - 有效行程:约 12 圈
    - 功率等级:最大 300 伏特,在 85°C 下 0.25 瓦特;150°C 下无功率
    - 温度范围:-65°C 至 +150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:在 85°C 下的氟化烃
    - 湿度测试:96 小时 MIL-STD-202 方法 103
    - 振动测试:30 G 下 ±1% 电阻和 ±1% 电压变化
    - 冲击测试:100 G 下 ±1% 电阻和 ±1% 电压变化
    - 负载寿命测试:在 85°C 下 1,000 小时,0.25 瓦特
    - 旋转寿命测试:200 周期
    - 扭矩:最大 3.0 盎司英寸
    - 终端:焊脚型
    - 重量:0.015 盎司

    3. 产品特点和优势


    3262型号Trimpot®具备以下独特功能和优势:
    - 多圈设计允许精细调节,适合高精度应用。
    - 工业级密封结构提高抗环境干扰能力。
    - 列入QPL目录,符合MIL-R-22097和MIL-R-39035标准。
    - 罗氏禁用物质清单(RoHS)合规版本可选。

    4. 应用案例和使用建议


    应用场景示例:
    - 航空电子设备:用于飞行控制系统的精密调节。
    - 医疗器械:确保设备在不同环境下的稳定性。
    - 通信系统:保证信号传输的精确性。
    使用建议:
    - 在安装过程中,注意密封结构以防止湿气和尘埃进入。
    - 使用前进行环境适应性测试,确保在极端条件下稳定运行。
    - 定期检查电位器的磨损情况,及时更换。

    5. 兼容性和支持


    3262型号电位器可与多种电路板兼容,可通过标准接口轻松安装。厂商提供全面的技术支持和维护服务,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1:电位器调节后读数不准确。
    解决方法:检查是否达到有效行程,重新校准或更换新的电位器。
    - 问题2:电位器使用寿命较短。
    解决方法:检查是否在超出额定功率和温度范围内使用,调整工作条件以延长寿命。

    7. 总结和推荐


    综上所述,3262型号Trimpot®具有广泛的适用性和优越的性能,非常适合在高精度和高可靠性要求的应用中使用。强烈推荐给需要精密调节电阻值的用户和工程师。

3262W-1-204LF参数

参数
电阻值 200KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3262W-1-204LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3262W-1-204LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3262W-1-204LF 3262W-1-204LF数据手册

3262W-1-204LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.349 ¥ 96.4665
25+ $ 10.8414 ¥ 92.1519
50+ $ 10.488 ¥ 89.148
100+ $ 9.9408 ¥ 84.4968
250+ $ 9.2568 ¥ 78.6828
500+ $ 8.7666 ¥ 74.5161
库存: 44
起订量: 21 增量: 1
交货地:
最小起订量为:10
合计: ¥ 964.66
