3214W-1-502G

厂牌: BOURNS
产品描述: 5KΩ ±10% 250mW ±100ppm/℃ 贴片安装 5.3mm(高度)
供应商型号: 652-3214W-1-502G
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3214W-1-502G

3214W-1-502G概述


    产品简介

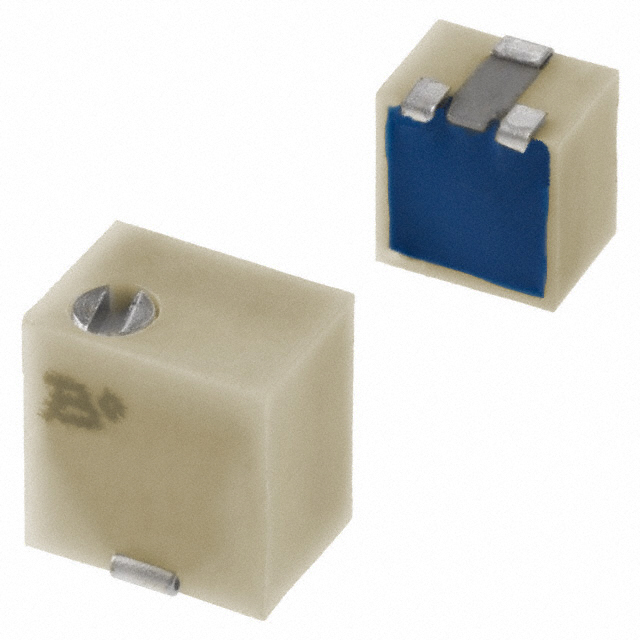

    3214W Top Adjust 5-Turn Trimpot® Trimming Potentiometer
    3214W Top Adjust是一款5转可调电阻器,适用于多种工业应用。它属于表面贴装型(Surface Mount),具备多圈调整功能,采用陶瓷材料制成,设计密封以增强耐用性。这种电位计在板级清洗过程中表现出色,广泛应用于各种电路中,如温度控制、电源调节、信号调节等。

    技术参数


    - 标准电阻范围: 10欧姆至2兆欧姆
    - 电阻容差: ±10%
    - 绝对最小电阻: 1% 或 2.0欧姆(两者取较大值)
    - 接触电阻变化: 最大3%或3欧姆
    - 分辨率: 实质上无限
    - 绝缘电阻: 500VDC时最小100兆欧姆
    - 耐压强度: 海平面600VAC(1分钟)
    - 调整角度: 5转
    - 功率等级: 85°C下最大0.25瓦特,150°C下为0瓦特
    - 温度范围: -65°C至+150°C
    - 温度系数: ±100 ppm/°C
    - 振动: 20G
    - 冲击: 100G
    - 负载寿命: 在85°C额定功率下1000小时
    - 旋转周期: 200次
    - 热冲击: 5次
    - 湿敏度等级: 1级
    - 静电放电分类: 2级

    产品特点和优势


    1. 表面贴装设计: 便于自动化生产,减少人工成本。
    2. 无卤素: 满足环保要求。
    3. 防水密封: 能承受板级清洗处理。
    4. 精密调整: 设计有精密的调整槽,便于精准控制。
    5. RoHS合规: 符合欧盟RoHS指令。
    6. 坚固耐用: 能够在恶劣环境下稳定工作。

    应用案例和使用建议


    该产品常用于需要高精度调节的应用场合,例如传感器信号调节、工业控制系统中的温度和电压控制等。为了确保最佳性能,在使用过程中需要注意以下几点:
    - 确保安装位置不受振动和冲击影响。
    - 避免长时间在高温环境中使用。
    - 定期检查和清洁,以保持良好的接触性能。

    兼容性和支持


    3214W Top Adjust 可以与其他符合SMD标准的电子元器件一起使用,保证良好的兼容性。厂商提供详细的技术支持文档,包括处理指南和常见问题解答。此外,厂商还提供长期的维护服务,帮助客户解决问题并确保设备的正常运行。

    常见问题与解决方案


    - 问题: 电阻值不准确。
    - 解决方案: 重新校准或更换新的电位器。

    - 问题: 使用过程中接触不良。
    - 解决方案: 清洁接触点,确保接触良好。

    总结和推荐


    3214W Top Adjust 是一款功能强大且用途广泛的可调电阻器,适用于各种工业应用场景。它具备高精度、高可靠性和易于安装的特点,能够在严苛的工作条件下稳定运行。考虑到其出色的性能和市场竞争力,我们强烈推荐这款产品给需要高精度调节的应用场景。

3214W-1-502G参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
