91A1A-B24-D15L

厂牌: BOURNS
产品描述: 10KΩ ±20% 500mW ±1000ppm/℃ 对数 500V(DC) 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 91A1A-B24-D15L
供应商: Master
标准整包数: 5

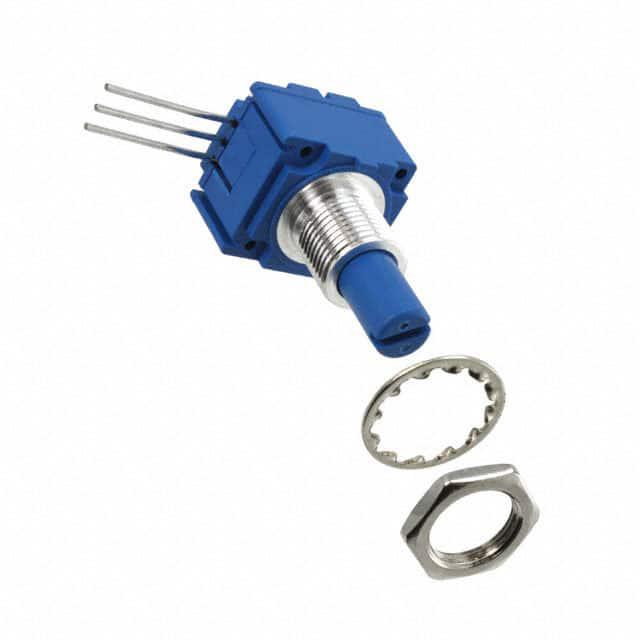

BOURNS 电位器及其他可变电阻器 91A1A-B24-D15L

91A1A-B24-D15L概述


    产品简介


    Model 91, 92, 93, 94 和 95 系列 5/8 ˝ 方形单转面板控制是一种具有多种功能的电子元件,适用于多种工业和消费电子应用。这些电位器(potentiometers)采用单转设计,提供多种引脚配置和材质选择(金属或塑料),适用于不同的环境要求。这些型号均符合RoHS标准,确保环保和安全。

    技术参数


    | 参数 | 电位器类型 |

    | 电阻范围 | 线性阶梯(A, B, E, H):1 K 欧姆到 1 兆欧姆
    音频阶梯(C, D, F, G, S, T):1 K 欧姆到 1 兆欧姆 |
    | 总电阻容差 | ±10% 或 ±20% |
    | 独立线性度 | ±5% |
    | 绝缘耐压 | 海平面:1,500 VAC 最小值
    70,000 英尺:500 VAC 最小值 |
    | 绝缘电阻 | 500 VDC 下最小值:1,000 兆欧姆 |
    | 功率额定值 | 单节装配:70°C 时 1 瓦(线性阶梯)
    多节装配:70°C 时 0.5 瓦/节(线性阶梯) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 振动强度 | 15G |
    | 冲击强度 | 30G |

    产品特点和优势


    Model 91 到 95 系列具有多项独特功能,使其在市场上脱颖而出:
    - 多样化的引脚配置:提供多种引脚排列选项,满足不同电路布局需求。
    - 几乎无限的电气电路隔离:提高电路的可靠性。
    - 金属或塑料轴选项:适应各种机械强度要求。
    - 高精度:线性度高达±5%,容差范围广,确保稳定运行。
    - 环境适应性:可在极端环境下工作,包括高低温环境和高湿度条件。
    - RoHS 合规:符合环保标准,对环境友好。

    应用案例和使用建议


    这些电位器广泛应用于以下场景:
    - 工业控制系统:如自动化生产线中的传感器接口。
    - 汽车电子:如音响系统的音量调节旋钮。
    - 家用电器:如空调、洗衣机的控制旋钮。
    使用建议:
    - 选择合适的轴类型:根据实际应用场景选择金属或塑料轴。
    - 注意焊接条件:建议使用无清洗焊剂,并按照推荐条件进行焊接。
    - 安装时注意防震:在设计时考虑振动防护措施。

    兼容性和支持


    这些电位器与市场上常见的 PCB 设计兼容。制造商提供一系列技术支持,包括详细的安装指南和售后服务。

    常见问题与解决方案


    - 问题:产品不能正常工作。
    - 解决方案:检查焊接质量,确认所有引脚正确连接。

    - 问题:电位器出现过热现象。
    - 解决方案:降低负载电流,确保在推荐功率范围内使用。

    总结和推荐


    综上所述,Model 91 到 95 系列电位器以其多功能性、高精度和广泛的适用性,非常适合需要高可靠性和环境适应性的应用场景。其优良的设计和性能表现使其成为众多项目的理想选择。强烈推荐给那些需要高性能电位器的应用场景。

91A1A-B24-D15L参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 500mW
温度系数 ±1000ppm/℃
额定电压 500V(DC)
锥度 对数
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

91A1A-B24-D15L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B24-D15L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B24-D15L 91A1A-B24-D15L数据手册

91A1A-B24-D15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.6764 ¥ 48.0791
45+ $ 5.2364 ¥ 43.5382
90+ $ 5.2102 ¥ 43.3207
135+ $ 5.0414 ¥ 41.8947
270+ $ 4.9923 ¥ 40.8816
540+ $ 4.4468 ¥ 36.4151
1035+ $ 4.4247 ¥ 36.2336
2520+ $ 4.4247 ¥ 36.2336
库存: 127
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 240.39
