3269P-1-102

厂牌: BOURNS
产品描述: 1KΩ ±10% 250mW ±100ppm/℃ 贴片安装 5.21mm(高度)
供应商型号: CSCS-3269P-1-102
供应商: 海外现货
标准整包数: 1

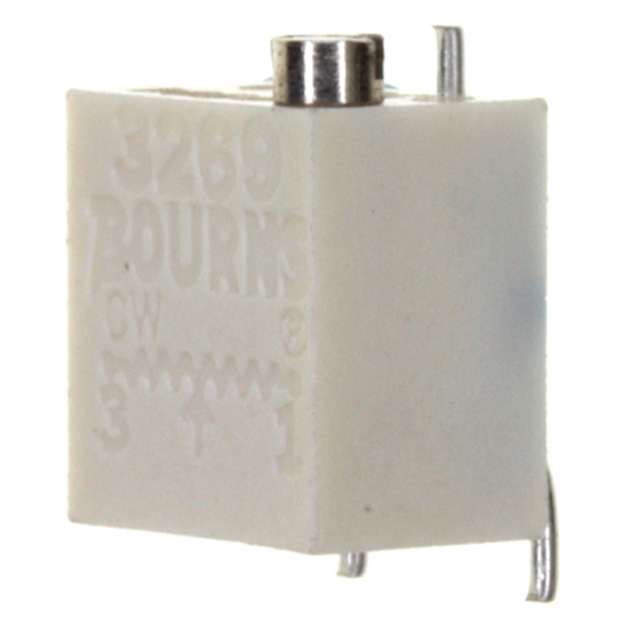

BOURNS 电位器及其他可变电阻器 3269P-1-102

3269P-1-102概述


    产品简介


    3269 - 1/4" Square SMD Trimpot® Trimming Potentiometer(微型表面贴装可调电阻)是一款稳定且分辨率无限的精密陶瓷电位计。该产品提供垂直和水平两种调整样式,并可选配载带包装。此外,它还兼容表面贴装制造工艺,并符合RoHS标准。适用于各种需要微调的应用,如电子产品设计和生产设备校准等。

    技术参数


    电气特性
    - 标准电阻范围:10 欧姆到 1 兆欧姆
    - 电阻容差:±10%,可根据需求提供更严格的容差
    - 最小电阻绝对值:1% 或 2 欧姆,以较大者为准
    - 接触电阻变化:3.0% 或 3 欧姆,以较大者为准
    - 电压分压精度:±0.02%
    - 电阻器精度:±0.05%
    - 绝缘电阻:500 VDC 下最小为 1,000 兆欧
    - 击穿电压:海平面时 600 VAC;80,000 英尺时 250 VAC
    - 有效行程:12 转/圈
    环境特性
    - 功率等级:最大 300 V,85°C 下 0.25 W;150°C 下 0 W
    - 温度范围:-65°C 到 +150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C 氟化物液体 60 秒
    - 湿度:满足 MIL-STD-202 方法 106 的要求
    - 振动:30 G,1% 变化
    - 冲击:100 G,1% 变化
    - 负载寿命:85°C 下 1,000 小时,功率 0.25 W
    - 旋转寿命:200 次循环,每次 1%
    物理特性
    - 扭矩:最大 2.5 盎司-英寸
    - 机械止动:滑块空转
    - 引脚:可焊接引脚
    - 重量:约 0.015 盎司
    - 标记:制造商商标、电阻码、接线图、日期码、型号号和款式

    产品特点和优势


    3269 - 1/4" Square SMD Trimpot® Trimming Potentiometer 具备以下优势:
    - 高稳定性:使用稳定且无限分辨率的精密陶瓷元件,确保长期性能可靠。
    - 多调整方式:提供垂直和水平两种调整样式,适合不同应用场景。
    - 兼容性强:支持表面贴装工艺,便于集成到各种电子设备中。
    - 环保材料:符合RoHS标准,绿色环保。

    应用案例和使用建议


    应用场景
    该产品适用于多种电子设备和系统中,如消费电子、工业控制、医疗器械等。例如,在电子调谐电路中用于精确调节信号强度;在设备校准过程中用于准确设置参考电压。
    使用建议
    - 在高湿度环境中使用时,建议进行适当的防护措施,如加装防潮膜。
    - 避免长时间暴露于高温环境下,以免影响使用寿命。

    兼容性和支持


    该产品具有广泛的兼容性,可以与其他标准表面贴装组件一同使用。制造商提供详细的技术支持,包括但不限于应用指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查连接线路是否有断开或短路。 |
    | 电阻值不稳定 | 确保使用环境在规定的工作温度范围内。 |
    | 旋转手感不顺畅 | 检查是否有异物卡住,必要时重新清洁和润滑。 |

    总结和推荐


    综上所述,3269 - 1/4" Square SMD Trimpot® Trimming Potentiometer 是一款高性能、高可靠性的精密可调电阻。其具备高稳定性、多调整方式、兼容性强等优点,适用于多种电子设备和系统中。强烈推荐用于需要高精度调节的场合。

3269P-1-102参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.21mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

3269P-1-102厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3269P-1-102数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3269P-1-102 3269P-1-102数据手册

3269P-1-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
