首页  >  产品百科  >  PVG3G102C01R00

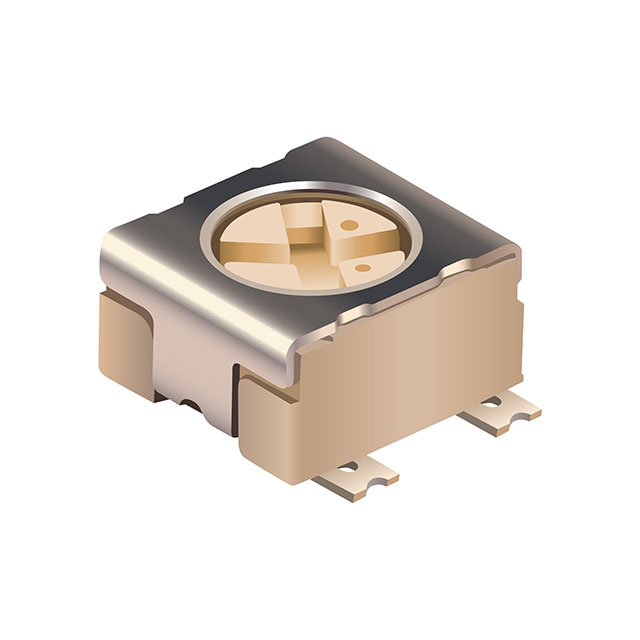

PVG3G102C01R00

厂牌: BOURNS
产品描述: 1KΩ ±20% 250mW ±150ppm/℃ 线性 贴片安装 2mm(高度)
供应商型号: ET-2709494
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 PVG3G102C01R00

PVG3G102C01R00概述

    PVG3 系列密封型单圈旋钮电位器技术手册

    1. 产品简介


    PVG3 系列密封型单圈旋钮电位器是专为表面贴装设计的高精度可调电阻器。这类电位器采用单圈旋转机制,广泛应用于需要微调电压、电流的应用中,如工业自动化控制、医疗设备、测试测量设备等领域。

    2. 技术参数


    - 功率等级:0.25 W(70 °C)
    - 有效旋转角度:210° ± 10°
    - 总电阻值:范围从50 Ω到2 MΩ,以10 Ω为步长
    - 温度系数(TCR):±150 ppm/°C
    - 机械旋转角度:250° ± 10°
    - 额定温度范围:-55°C 到 +125°C
    - 焊接方法:回流焊/烙铁焊
    - 封装形式:3 mm 方形(符合EIA/EIAJ/IPC/VECI标准)

    3. 产品特点和优势


    - 紧凑尺寸:3 mm x 3 mm 的方形设计,适合小型化应用。
    - 多种安装方式:提供J钩式、鸥翼式和反向鸥翼式三种引脚样式,便于不同应用场景的选择。
    - 优越的电气性能:出色的电气特性和温度稳定性,确保在各种条件下稳定运行。
    - 高可靠性:通过85°C水浸测试60秒无气泡,具备良好的防水防潮性能。
    - 环保合规:符合RoHS指令要求,无铅环保。

    4. 应用案例和使用建议


    PVG3系列电位器常用于以下应用场景:
    - 工业控制:如电机速度调节、温度控制等。
    - 医疗器械:如生理监测设备中的信号调节。
    - 测试设备:如万用表中的阻抗调整。
    使用建议:
    - 在高温环境下使用时,建议先进行热冲击测试,确保温度变化不会影响电阻值稳定性。
    - 在低频电路中,可以考虑增加一些额外的滤波措施来减小外界干扰对电位器的影响。

    5. 兼容性和支持


    - 兼容性:该电位器的尺寸符合国际通用标准,易于与其他同类组件兼容。
    - 支持:制造商提供详细的技术文档和应用指南,并设有技术支持团队,随时解答用户疑问。

    6. 常见问题与解决方案


    - 问题1:焊接后电位器失效。
    - 解决方案:检查焊接过程是否有短路或开路情况;确保焊接温度和时间满足要求。

    - 问题2:电阻值不稳定。
    - 解决方案:重新校准电位器,或者在极端环境中使用时,添加温控装置来维持恒定的工作温度。

    7. 总结和推荐


    PVG3系列密封型单圈旋钮电位器具有卓越的电气性能、可靠性和环境适应能力,适用于多种工业和医疗设备。尽管价格稍高,但考虑到其性能和质量,强烈推荐在精密控制系统中使用。此外,制造商提供了全面的技术支持和服务,使其成为值得信赖的选择。

PVG3G102C01R00参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 250mW
温度系数 ±150ppm/℃
额定电压 -
锥度 线性
长*宽*高 2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PVG3G102C01R00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PVG3G102C01R00数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PVG3G102C01R00 PVG3G102C01R00数据手册

PVG3G102C01R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9231 ¥ 16.25
50+ $ 1.2521 ¥ 10.5803
100+ $ 0.9735 ¥ 8.2264
250+ $ 0.9181 ¥ 7.7578
500+ $ 0.88 ¥ 7.436
1000+ $ 0.7366 ¥ 6.2244
5000+ $ 0.6591 ¥ 5.5692
10000+ $ 0.6425 ¥ 5.4288
库存: 7
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.25
