首页  >  产品百科  >  3314G-1-102E

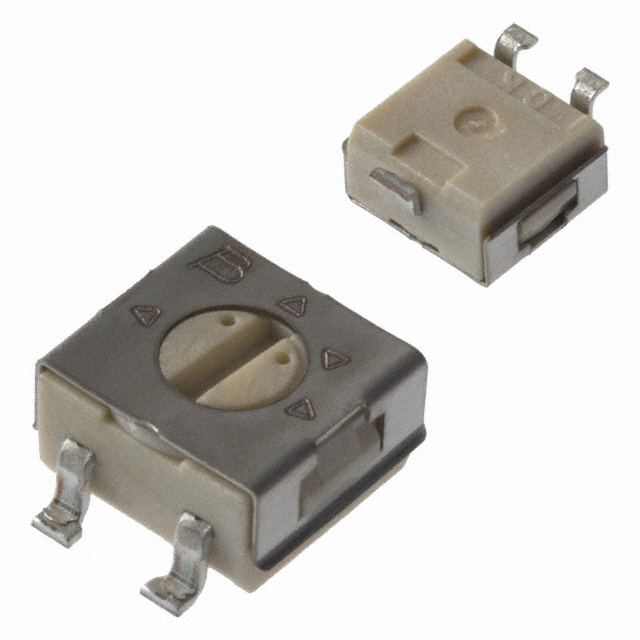

3314G-1-102E

厂牌: BOURNS
产品描述: 1KΩ ±20% 250mW ±100ppm/℃ DIP 贴片安装 2.55mm(高度)
供应商型号: 26M-3314G-1-102E
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3314G-1-102E

3314G-1-102E概述

    3314 - 4 mm Square Trimpot® Trimming Potentiometer

    产品简介


    3314系列4 mm方形Trimpot®微调电位器是一种广泛应用于工业和电子制造领域的表面贴装型单圈调节电位器。这款电位器具有多种配置选项,如直钩(J-hook)、鸥翼(gull-wing)和针脚(pinned)结构,使其适合各种不同的安装需求。产品特别适用于需要高精度调节的应用场景,如精密仪器、医疗设备和汽车电子等。

    技术参数


    - 标准电阻范围: 10欧姆到2兆欧姆
    - 电阻公差: ±20%
    - 端电阻: ≤1% 或 2欧姆(取较大者)
    - 接触电阻变化: ≤3% 或 3欧姆
    - 绝缘电阻: ≥500 VDC,100兆欧姆最小
    - 介质强度: 海平面 500 VAC (1分钟)
    - 调整角度: 210度额定
    - 功率等级:
    - 风格G、J和H: 300伏特最大
    - 风格R: 50伏特最大
    - 温度70°C: 0.25瓦特
    - 温度125°C: 0瓦特
    - 温度范围: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 氟利昂/60秒
    - 湿度测试: 90-98%相对湿度,10个周期,240小时
    - 振动测试: 20 G TRS ±1%,VRS ±1%
    - 冲击测试: 100 G TRS ±1%,VRS ±1%

    产品特点和优势


    - 表面贴装兼容性: 兼容表面贴装制造工艺,适合真空贴片设备。
    - 多配置选项: 提供多种针脚风格,如直钩、鸥翼和针脚结构,适用范围广。
    - 高耐久性: 满足EIA/EIAJ/IPC/VECI SMD标准的设计要求。
    - 环保材料: RoHS合规,适用于无铅表面贴装。
    - 行业认证: 符合AEC-Q200一级标准。

    应用案例和使用建议


    这款Trimpot®微调电位器适用于各种高精度调节场景。例如,在精密测量仪器中,它可以用来进行微小电压调节。为了提高可靠性,建议在使用时考虑电路板布局的最佳实践,以减少不必要的干扰。

    兼容性和支持


    - 兼容性: 兼容广泛的表面贴装制造工艺和真空贴片设备。
    - 支持和服务: Bourns公司提供详细的技术文档和支持服务,包括产品手册、CAD模型以及常见问题解答。

    常见问题与解决方案


    - Q: 如何确保电位器的可靠运行?
    - A: 确保正确的焊接工艺和良好的接地,避免过热和机械损伤。

    - Q: 电位器在高湿度环境下使用会有问题吗?
    - A: 可以通过进行密封测试和湿度测试来确保产品的长期稳定性和可靠性。

    总结和推荐


    3314系列4 mm方形Trimpot®微调电位器是一款高精度、多功能的表面贴装电位器,适用于各种高要求的工业和消费电子应用。其优异的环境适应性和多种配置选择使得它在市场上具备很强的竞争优势。如果您需要一款可靠且易于集成的产品,我们强烈推荐这款Trimpot®微调电位器。

3314G-1-102E参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 2.55mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3314G-1-102E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3314G-1-102E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3314G-1-102E 3314G-1-102E数据手册

3314G-1-102E封装设计

查看详情并下载
Symbol
Footprint
3D Model
