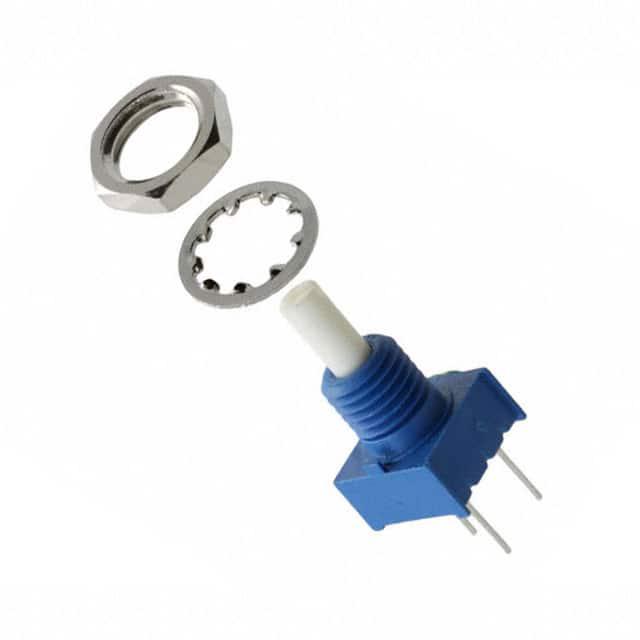

3310Y-001-204L

厂牌: BOURNS
产品描述: 200KΩ ±20% 250mW ±1000ppm/℃ 线性 面板安装 9.53mm*5.18mm*17.88mm
供应商型号: 2469480
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3310Y-001-204L

3310Y-001-204L概述


    产品简介


    产品名称:3310 - 9 mm Square Sealed Panel Control
    产品类型:电位器(可调电阻)
    主要功能:
    - 适用于各种工业应用,如面板控制、仪器仪表、测量设备等。
    - 具备导电塑料材料,具有良好的耐洗性能。
    - 紧凑型封装,节省电路板和面板空间。

    技术参数


    - 电气特性:
    - 阻值范围:1 KΩ 至 1 MΩ
    - 总阻值容差:±20%
    - 独立线性度:±5%
    - 终端电阻:最大 2% 或 2Ω(以较大者为准)
    - 有效电气角:270° ±15°
    - 接触电阻变化:1% 或 1Ω(以较大者为准)
    - 绝缘特性:
    - 击穿电压(海拔高度):900 VAC 最小(海平面),350 VAC 最小(70,000 英尺)
    - 绝缘电阻:最小 1,000 兆欧
    - 温度特性:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - 温度系数:±1,000 ppm/°C
    - 机械特性:
    - 停止强度:5.65 N-cm (8 oz.-in)
    - 机械角度:300° 标称
    - 扭矩:启动最大 3.53 N-cm (5.0 oz.-in),运行最大 3.53 N-cm (5.0 oz.-in)
    - 安装扭矩:塑料套筒最大 45 N-cm (4.0 lb.-in),金属套筒最大 79 N-cm (7.0 lb.-in)
    - 其他特性:
    - 密封等级:IP67
    - 材质:塑料或金属套筒,塑料轴
    - 功率等级:在 70°C 下为 0.25 瓦特(温度升高至 125°C 时降额至 0,限于功率耗散或 200 VAC 中较小者)
    - 重量:单个单元 4.5 克,每个额外单元 2.5 克

    产品特点和优势


    - 导电塑料:提供高精度和可靠性。
    - 紧凑封装:节省空间,便于安装和集成。
    - 耐洗性能:适合工业环境中常见的清洗过程。
    - 双杯设计:可用于复杂的应用场合,例如双电位器或电位器与开关组合。
    - 高精度阻值:阻值误差小,适合高精度应用。
    - 宽温度范围:适应广泛的环境条件,适用于严苛的工业应用。

    应用案例和使用建议


    应用案例:
    - 机械设备上的面板控制旋钮。
    - 测量仪器中的精密调节装置。
    - 工业自动化系统中的控制部件。
    使用建议:
    - 在高温环境下使用时,确保符合温度要求,并注意散热。
    - 在需要高精度的应用中,应进行严格的阻值测试和校准。
    - 使用过程中避免长时间暴露在潮湿环境中,防止湿气影响性能。

    兼容性和支持


    - 兼容性:该产品与大多数标准电路板和面板兼容,可以方便地安装到现有系统中。
    - 支持服务:Bourns 提供详尽的技术文档和支持服务,包括在线资源和客服支持。更多详情请访问:http://www.bourns.com/docs/sldclen.pdf

    常见问题与解决方案


    - 问题1:产品在高湿度环境下出现故障。
    - 解决方案:确保产品安装在干燥通风的环境中,并定期检查密封性能。
    - 问题2:阻值不稳定。
    - 解决方案:检查连接是否松动,必要时重新焊接连接点,并校准阻值。
    - 问题3:无法正常启动。
    - 解决方案:检查供电电压是否正确,并确认电源线和接地线连接良好。

    总结和推荐


    综述:
    - 该产品具备高精度、可靠性和广泛的工作温度范围,非常适合工业应用。
    - 其紧凑的设计和出色的耐洗性能使其成为面板控制和精密调节的理想选择。
    - 高温稳定性使其适用于各种严苛的环境条件。
    推荐:
    - 强烈推荐在需要高精度调节、耐用性和可靠性的重要应用中使用该产品。
    - 在购买前,建议仔细阅读产品手册,了解具体的技术细节和应用要求,确保产品符合您的特定需求。

3310Y-001-204L参数

参数
电阻值 200KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 9.53mm*5.18mm*17.88mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3310Y-001-204L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3310Y-001-204L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3310Y-001-204L 3310Y-001-204L数据手册
