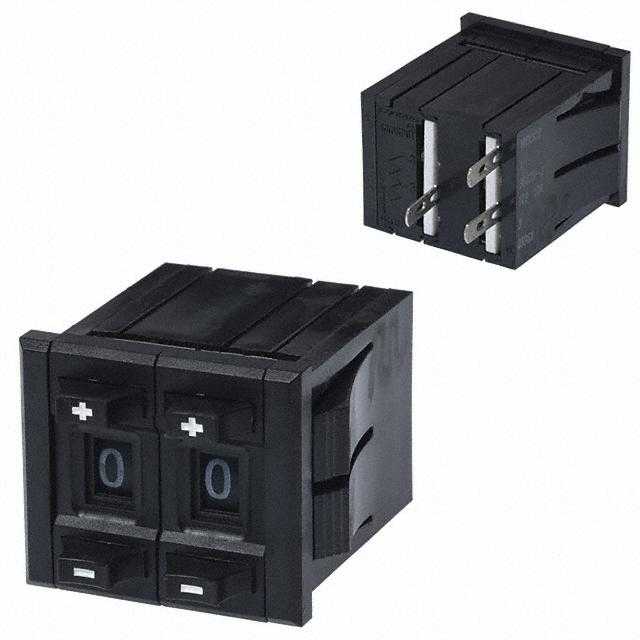

3682S-1-502L

厂牌: BOURNS
产品描述: 5KΩ ±3% 2W ±100ppm/℃ 面板安装 26.67mm*23.62mm*26.67mm
供应商型号: 1200099
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3682S-1-502L

3682S-1-502L概述

    精密电位器3680系列技术手册解析

    产品简介


    精密电位器3680系列是一种高精度电阻调节装置,主要用于控制和调整电压、电流和其他电信号。它们广泛应用于各种电子设备中,如测试仪器、工业控制系统、医疗设备、航空航天等领域。

    技术参数


    以下是3680系列精密电位器的主要技术参数:
    - 标准阻值范围:10欧姆至1兆欧姆
    - 总阻值容差:±3%
    - 耐压能力(海平面):≥1000 VAC
    - 功率等级:+25°C时为2瓦特;+85°C时为0瓦特
    - 绝缘电阻(500VDC):≥1000兆欧姆
    - 分辨率:根据不同型号,可达到0.01%至10%
    - 绝对最小阻值:3欧姆或0.2%最大值(以较大者为准)
    - 准确性(刻度读数与输出比):±1.0%满量程
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-25°C至+85°C
    - 振动:10G
    - 冲击:50G
    - 负载寿命:1000小时,2瓦特
    - 旋转寿命:每十进制75,000次按钮操作
    - 防护等级:IP40
    - 重量:不同型号不同,例如3681型为9克
    - 接线端子:宽度2.79毫米(0.11英寸),厚度0.41毫米(0.016英寸)
    - 焊锡条件:
    - 手动焊接:最大温度370°C(700°F),持续时间3秒
    - 波峰焊接:最大温度260°C(500°F),持续时间5秒

    产品特点和优势


    - 重复设置:具有可重复设置的特点,确保每次调节的一致性。
    - 高分辨率:最高可达到0.01%的分辨率,适用于需要极高精度的应用场合。
    - 数字显示:提供优秀的可读性,便于观察和记录数据。
    - 面板安装:采用插拔式面板安装,方便快速更换。
    - 符合RoHS标准:无铅环保设计,符合欧盟RoHS指令要求。

    应用案例和使用建议


    3680系列精密电位器常用于以下几个应用场景:
    - 工业自动化:在生产线中调节控制信号。
    - 医疗器械:精确控制医疗器械中的信号。
    - 测试仪器:用于精密测量和测试仪器中的阻值调节。
    使用建议:
    - 在进行高温环境下操作时,注意其功率等级限制。
    - 使用时,确保焊锡温度和时间符合规定,避免损坏器件。
    - 在选择合适的电阻值时,考虑到实际应用需求,选用相应的型号。

    兼容性和支持


    - 兼容性:3680系列电位器可以与其他标准电子设备兼容。
    - 厂商支持:制造商提供详细的用户手册和技术支持服务,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:电位器在高温下工作时出现过热现象。
    - 解决方案:确认实际使用时不超过其最大功率等级,避免长时间满载运行。
    2. 问题:在使用过程中,出现阻值波动。
    - 解决方案:检查接线端子是否松动,确保连接良好,并根据说明书进行适当校准。

    总结和推荐


    总体来说,3680系列精密电位器具有高精度、稳定性好和易于安装的特点,特别适合于需要高度可靠性的应用场景。建议在需要高精度控制的场合优先考虑使用该系列产品。希望上述内容能帮助您更好地理解和使用3680系列精密电位器。

3682S-1-502L参数

参数
电阻值 5KΩ
精度 ±3%
额定功率 2W
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 26.67mm*23.62mm*26.67mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3682S-1-502L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3682S-1-502L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3682S-1-502L 3682S-1-502L数据手册

3682S-1-502L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 311.5664
2+ ¥ 311.5664
3+ ¥ 279.1635
5+ ¥ 279.1635
10+ ¥ 274.1785
20+ ¥ 269.1934
50+ ¥ 269.1934
100+ ¥ 269.1934
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 311.56
直接购买
加入购物车
