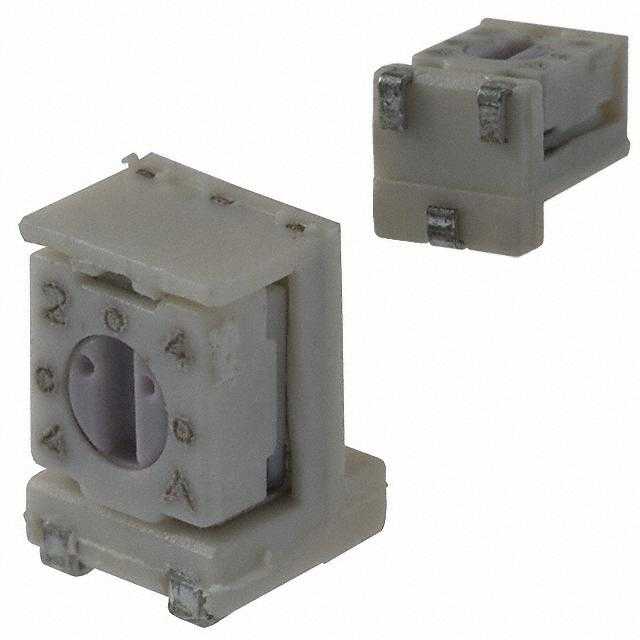

3313S-1-102E

厂牌: BOURNS
产品描述: 1KΩ ±20% 125mW ±100ppm/℃ 贴片安装 3.61mm*4.05mm*5.35mm
供应商型号: 3313S-1-102E
供应商: 国内现货
标准整包数: 50
BOURNS 电位器及其他可变电阻器 3313S-1-102E

3313S-1-102E概述

    # 电子元器件产品技术手册

    产品简介


    本技术手册描述的是Bourns公司生产的3313系列调整型电位器(Trimpot)。该电位器具有紧凑的设计,标准尺寸为3毫米正方形。主要功能是用于调整电路中的电阻值,适合应用于各种电子设备中,例如通信设备、工业控制设备、测量仪器等。

    技术参数


    电气特性
    - 标准电阻范围:10欧姆至2兆欧姆
    - 电阻容差:±20%(标准)
    - 终端电阻:1% 或 3欧姆最大(以较大者为准)
    - 接触电阻变化:3% 或 3欧姆
    - 调整性:电压分压 ±0.1%,变阻器 ±0.2%,分辨率无穷大
    - 绝缘电阻:500伏直流 ≥100兆欧姆
    - 击穿电压:海平面处500伏交流,70,000英尺处350伏交流
    环境特性
    - 最大焊接暴露:250°C/10秒
    - 功率等级:最高200伏时70°C下0.125瓦特,125°C下0瓦特
    - 工作温度范围:-55°C至+125°C
    - 温度系数:≤100欧姆时 ±150 ppm/°C;>100欧姆时 ±100 ppm/°C
    - 密封测试:85°C Fluorinert/60秒
    - 湿度:MIL-STD 202,方法106(无振动)±3%
    - 振动:20G ±1%
    - 冲击:100G ±1%
    - 负载寿命:1000小时 @ 70°C 额定功率,±3%
    - 旋转寿命:100周期 ±3%
    - 热冲击:5个循环 ±2%
    物理特性
    - 机械角度:250°名义值
    - 扭矩:50 g-cm最大
    - 停止强度:200 g-cm最小
    - 推压强度(仅限"S"风格):1.6公斤(3.5磅)最小
    - 阻燃性:UL 94V-0
    - 重量:约0.01盎司

    产品特点和优势


    - 表面贴装3毫米正方形单圈陶瓷/密封电位器,符合表面贴装制造工艺,不推荐波峰焊接。
    - 旋转式调节机制,在电路中进行调整。
    - 100次循环旋转及密封寿命。
    - 塑料外壳适用于RF应用。
    - 逆向针脚布局选项(3313X型号)。
    - 符合RoHS标准,卤素自由型号可选(黑色外壳)。
    - AEC-Q200一级认证。
    - 具有无限分辨率。

    应用案例和使用建议


    3313系列调整型电位器广泛应用于各种设备中,例如通信设备、工业控制设备和测量仪器。为了确保最佳性能,建议在安装过程中遵循手册中的焊接暴露要求,以防止因高温导致的产品损坏。在特定的应用环境中,如高湿度和高振动环境下,应考虑额外的防护措施以延长使用寿命。

    兼容性和支持


    该电位器设计上兼容各种表面贴装工艺,但不推荐波峰焊接。对于特殊应用或定制需求,用户可以联系Bourns公司获得技术支持和服务。Bourns公司提供了一系列技术支持资源,包括详细的处理指南和技术支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品表面出现氧化现象 | 使用适当的防氧化涂层处理或选择卤素自由型号 |
    | 安装后电位器电阻值不稳定 | 确保焊接过程中没有热冲击,严格按照焊接规范操作 |

    总结和推荐


    3313系列调整型电位器是一款高性能且多功能的电位器,适用于多种电子设备。其独特的逆向针脚布局和无卤素设计使其在市场上具有较高的竞争力。通过严格的质量控制和细致的技术支持,Bourns公司为用户提供了一款值得信赖的产品。我们强烈推荐这一系列电位器用于需要精密电阻调整的场合。

3313S-1-102E参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 125mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 3.61mm*4.05mm*5.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3313S-1-102E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3313S-1-102E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3313S-1-102E 3313S-1-102E数据手册

3313S-1-102E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 12.882
100+ ¥ 12.0006
200+ ¥ 11.535
库存: 200
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 644.1
直接购买
加入购物车
