91A1A-B28-E15L

厂牌: BOURNS
产品描述: 10KΩ ±10% 1W ±1000ppm/℃ 线性 面板安装 34.93mm*15.88mm*17.46mm
供应商型号: 5225210
供应商: 海外现货
标准整包数: 1

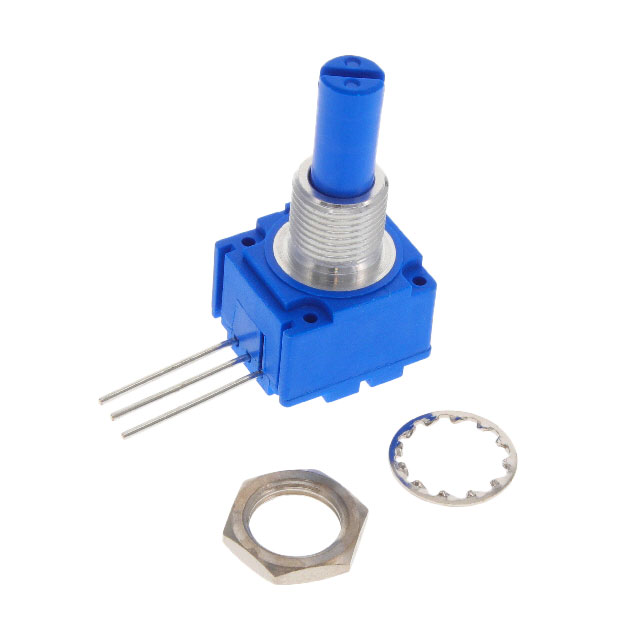

BOURNS 电位器及其他可变电阻器 91A1A-B28-E15L

91A1A-B28-E15L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control
    这些产品是Bourns公司生产的5/8英寸方形单回转面板控制旋钮,主要用于各类需要调节电阻值的应用场合。它们提供了多种安装方式和针脚配置选项,使得其适用范围广泛,可应用于仪器仪表、工业自动化控制系统、家用电器及音频设备等领域。

    技术参数


    | 参数 | 详细说明 |

    | 标准电阻范围 | 线性电位器(A, B, E, H):1 kΩ 至 1 MΩ
    音频电位器(C, D, F, G, S, T):1 kΩ 至 1 MΩ |
    | 总电阻容差 | ±10% 或 ±20%
    5% 或 ±10% |
    | 独立线性度 | ±5% |
    | 绝对最小电阻 | 2 欧姆最大 |
    | 有效电气角度 | 线性电位器:240° ± 5°
    音频电位器:225° ± 5° |
    | 温度系数 | ±1,000 ppm/°C
    ±150 ppm/°C |
    | 功率额定值 | 单节+70°C时线性电位器为1瓦
    音频电位器为0.5瓦 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | 振动强度 | 15 G |
    | 冲击强度 | 30 G |

    产品特点和优势


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control的主要优势在于其高度的灵活性和广泛的适用性。具体特点如下:
    - 多样化配置:提供多种针脚和外壳材料(金属或塑料)选择,满足不同应用场景需求。
    - 电气隔离:几乎无限的电气电路隔离能力,确保电路的稳定运行。
    - 环保标准:符合RoHS合规标准,适用于全球市场。
    - 耐用性高:具有优秀的机械特性和电气稳定性,能承受极端环境条件。
    - 高精度:精度等级高达±5%,适合对精度要求高的应用。

    应用案例和使用建议


    这类电位器在各种复杂环境下都能保持良好的工作性能,特别适用于自动化控制、测量仪器、音频设备等场合。例如,在一些工业自动化控制系统中,该电位器可以用于精密调节电压或电流;在音频设备中,它可以调节音量或均衡器。使用建议方面,根据不同的使用环境和应用场景,用户可以选择不同的针脚配置和外壳材质来提高产品的可靠性和使用寿命。

    兼容性和支持


    - 兼容性:本产品可与其他标准接口的电子元件和设备兼容。
    - 技术支持:厂商提供全面的技术支持和服务,包括安装指导、使用手册和技术咨询服务。同时,Bourns公司也提供产品的质保服务,确保客户购买无忧。

    常见问题与解决方案


    1. 问:电位器的旋转寿命是多少?
    答:无负载情况下的旋转寿命可达100,000次循环,确保长期使用稳定。
    2. 问:如何保证产品在高温环境下的正常运行?
    答:产品具有良好的温度适应性,能够在-40°C至+125°C的工作温度范围内保持稳定的性能。
    3. 问:电位器的振动和冲击测试结果如何?
    答:产品通过了严格的振动(15 G)和冲击(30 G)测试,能够在恶劣环境中保持良好稳定性。

    总结和推荐


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control凭借其优异的性能、高度的可靠性和多样化的配置选项,在多个领域有着广泛的应用前景。尤其是对于需要高精度调节和长寿命的工业自动化控制系统、医疗设备、音频系统等应用而言,此款电位器是一个值得信赖的选择。强烈推荐在上述应用场景中使用该产品。

91A1A-B28-E15L参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 1W
温度系数 ±1000ppm/℃
锥度 线性
额定电压 -
长*宽*高 34.93mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

91A1A-B28-E15L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B28-E15L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B28-E15L 91A1A-B28-E15L数据手册

91A1A-B28-E15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
