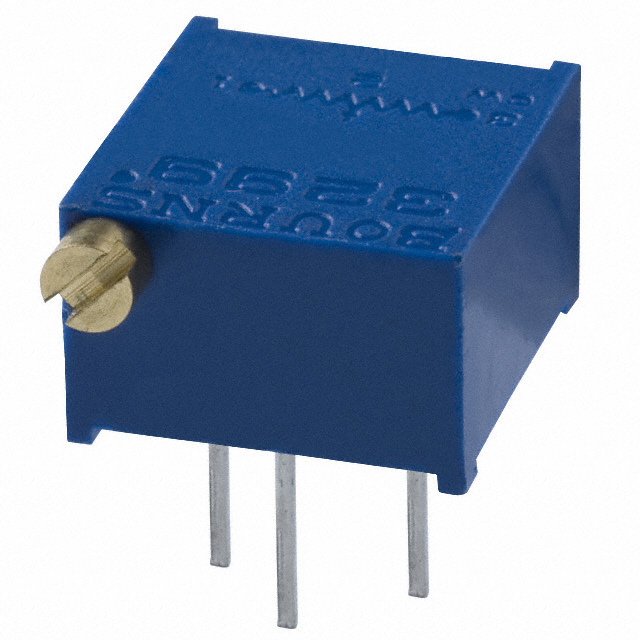

3299P-1-205LF

厂牌: BOURNS
产品描述: 2MΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 6.1mm(高度)
供应商型号: 652-3299P-1-205LF
供应商: Mouser
标准整包数: 1

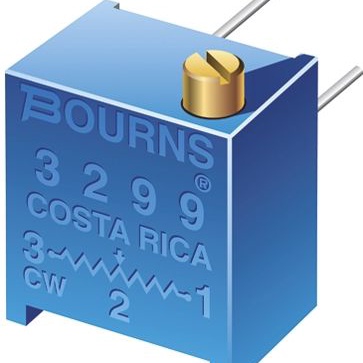

BOURNS 电位器及其他可变电阻器 3299P-1-205LF

3299P-1-205LF概述

    3299 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3299型号的3/8英寸正方形Trimpot®电位计是一款用于精密调节的可调电阻器。它属于工业级密封电位计,具有五种流行的终端样式,便于安装和连接。该电位计适用于各种电路设计,尤其适合需要精确电压和电阻调节的应用场合。典型应用包括测试设备、音频装置和医疗设备等。

    2. 技术参数


    - 标准阻值范围:10Ω至2兆欧姆
    - 阻值容差:±10%(可选更严格的容差)
    - 绝对最小阻值:1% 或 2欧姆(以较大者为准)
    - 接触电阻变化:1% 或 3欧姆(以较大者为准)
    - 可调性:
    - 电压:±0.01%
    - 阻值:±0.05%
    - 分辨率:不适用
    - 绝缘电阻:500 VDC时最小为1,000兆欧姆
    - 介电强度:海平面处900 VAC,海拔70,000英尺时350 VAC
    - 功率额定值:最大300 VAC时0.5瓦(70°C),125°C时为0瓦
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟化液(Fluorinert)
    - 湿度测试:MIL-STD-202方法103,96小时后变化小于2% ΔTR,绝缘电阻大于10兆欧
    - 振动测试:20G,变化小于1% ΔTR和1% ΔVR
    - 冲击测试:100G,变化小于1% ΔTR和1% ΔVR
    - 寿命测试:负载寿命1,000小时,功率0.5瓦,温度70°C,变化小于3% ΔTR和3%或3欧姆(以较大者为准)接触电阻变化
    - 旋转寿命:200次循环,变化小于4% ΔTR和3%或3欧姆(以较大者为准)接触电阻变化

    3. 产品特点和优势


    - 多样的终端样式:提供五种流行的终端样式,方便用户选择最适合的应用场景。
    - 机械结构坚固:采用密封设计,能够适应苛刻的工作环境。
    - 高可靠性:在恶劣条件下仍能保持稳定的性能,例如高温、振动和冲击。
    - 环保材料:RoHS合规版本可选,符合现代环保要求。
    - 精度高:可调电压和阻值精度分别达到±0.01%和±0.05%,满足高精度应用需求。

    4. 应用案例和使用建议


    - 应用案例:3299型号广泛应用于医疗设备、音频系统、通信设备等领域,通过精密调节实现理想的电压和阻值输出。
    - 使用建议:在使用过程中应注意环境温度的影响,避免长时间高负荷运行,确保散热良好。同时,在振动和冲击环境下,应适当增加防护措施,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:该电位计与其他标准的电气设备和组件兼容,可以方便地集成到现有的电路设计中。
    - 厂商支持:Bourns公司提供详尽的技术文档和支持服务,包括使用指南、常见问题解答等,确保用户能够顺利安装和调试产品。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的阻值?
    - 解决办法:参考标准电阻表选择所需的阻值,确保其在规定的范围内。
    - 问题2:如何确保良好的焊接效果?
    - 解决办法:使用焊锡膏和适当的焊接温度,确保焊接牢固且无气泡。
    - 问题3:如何处理长时间使用后的性能下降?
    - 解决办法:定期检查和清洁接触点,确保良好的接触状态。如需要,可以考虑更换新的电位计。

    7. 总结和推荐


    3299型号的3/8英寸正方形Trimpot®电位计凭借其高精度、耐用性和广泛的适用性,成为许多精密电子设备的理想选择。它的多终端样式和环保设计使其在市场上具有很强的竞争优势。总体而言,这款电位计非常适合需要高精度调节的应用场合,强烈推荐在医疗设备、音频系统等领域的工程师和设计师选用。

3299P-1-205LF参数

参数
电阻值 2MΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 6.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299P-1-205LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299P-1-205LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299P-1-205LF 3299P-1-205LF数据手册

3299P-1-205LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6225 ¥ 30.6101
10+ $ 3.355 ¥ 28.3498
100+ $ 2.1492 ¥ 18.1607
500+ $ 1.9548 ¥ 16.5181
1000+ $ 1.68 ¥ 14.196
2000+ $ 1.5645 ¥ 13.22
库存: 60
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.61
