3549S-1AA-202A

厂牌: BOURNS
产品描述: 2KΩ ±3% 2W ±50ppm/℃ 线性 面板安装 40.43mm*22.48mm*27.5mm
供应商型号: 6928522
供应商: 海外现货
标准整包数: 1

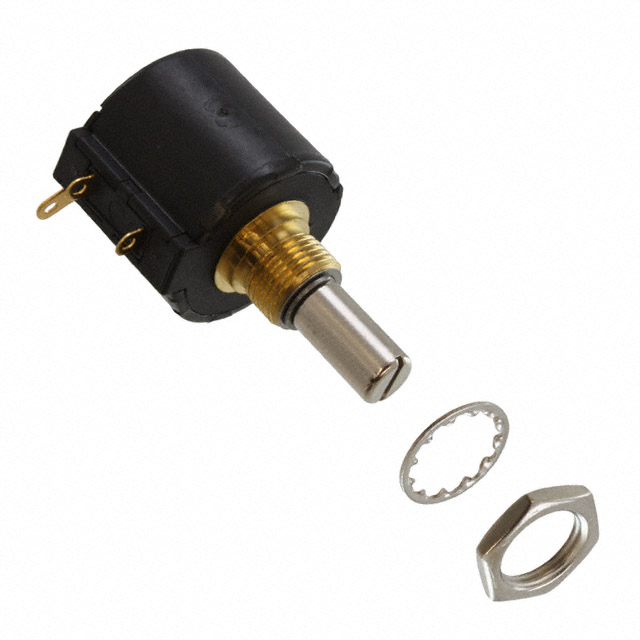

BOURNS 电位器及其他可变电阻器 3549S-1AA-202A

3549S-1AA-202A概述

    3549 - 10-Turn Precision Potentiometer 技术概述

    产品简介


    3549 - 10-Turn Precision Potentiometer 是一种高精度可调电阻器,适用于人类机器界面(HMI)和机器界面(MMI)应用。它采用了线绕和Hybritron®元件,具有高旋转寿命,并且支持多种配置选项,如双连杆、伺服安装和双轴承选项。这种精密电位计非常适合需要高精度和稳定性的应用场合。

    技术参数


    以下是3549 - 10-Turn Precision Potentiometer的关键技术规格:
    | 参数 | 规格 |

    | 标准阻值范围 | 100 Ω 至 100 KΩ(线绕元件)
    1 KΩ 至 100 KΩ(Hybritron®元件)|
    | 阻值公差 | ±3%(线绕元件)
    ±10%(Hybritron®元件) |
    | 独立线性度 | ±0.2%(最大实践)
    ±0.1%(可选) |
    | 最大有效电气角 | 360° ±10°, -0° |
    | 最小电阻/端电压 | 1Ω 或 0.1%最大(以较高者为准) |
    | 噪声/输出平滑度 | 100Ω最大
    0.10%最大 |
    | 最大刮片电流(@ 5KΩ) | 20mA(线绕元件)
    10mA(Hybritron®元件) |
    | 绝缘电阻(500 VDC) | 1,000 MΩ最小 |
    | 工作温度范围 | 动态:-40°C至+125°C
    静态:-55°C至+125°C|
    | 温度系数(静态温度范围内) | ±50 ppm/°C(线绕元件)
    ±100 ppm/°C(Hybritron®元件)|

    产品特点和优势


    1. 线绕和Hybritron®元件:提供了卓越的电气特性和长期稳定性。
    2. 高旋转寿命:可达数百万次旋转,适合高要求的应用。
    3. 可选线性度:独立线性度可达±0.1%,确保高度精确的输出。
    4. RoHS合规:符合环保标准,便于在全球市场推广。
    5. 侧负载耐受性:能在某些侧载条件下稳定工作。
    6. 多配置选项:支持双连杆、伺服安装和双轴承等多种配置,灵活应对不同需求。

    应用案例和使用建议


    应用场景:3549 - 10-Turn Precision Potentiometer广泛应用于工业控制、医疗设备、航空航天等领域,特别是在需要高精度和可靠性的控制系统中。例如,在飞行模拟器中,该电位计可以用来模拟各种操作,提供精准的角度控制。
    使用建议:
    - 在选择阻值时,建议根据具体应用场景确定所需的精度和阻值范围。
    - 安装时要确保设备处于静态环境,避免动态条件下的波动对精度造成影响。
    - 使用时需注意温度变化,避免超过规定的温度范围,以确保设备的稳定运行。

    兼容性和支持


    - 兼容性:该产品与多种电子元器件和设备兼容,尤其是那些需要高精度和高可靠性的系统。
    - 支持和服务:厂商提供技术支持和维护服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题1:设备启动时出现异常噪声
    - 解决方案:检查刮片电流是否超出规定范围,适当调整阻值和电路设计。
    - 问题2:设备在高温度环境下精度降低
    - 解决方案:确保设备在规定的温度范围内工作,必要时采取散热措施。
    - 问题3:设备安装后发现旋转阻力较大
    - 解决方案:确认安装是否正确,检查轴承和刮片是否有损坏,如有需要进行更换。

    总结和推荐


    3549 - 10-Turn Precision Potentiometer是一款高性能的精密电位计,具有高精度、长寿命和良好的环境适应性。对于需要高精度和稳定性的应用场合,这款产品是一个理想的选择。其丰富的配置选项和广泛的适用性使其在市场上具备较高的竞争力。强烈推荐给需要高性能电位计的客户。

3549S-1AA-202A参数

参数
电阻值 2KΩ
精度 ±3%
额定功率 2W
温度系数 ±50ppm/℃
锥度 线性
额定电压 -
长*宽*高 40.43mm*22.48mm*27.5mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

3549S-1AA-202A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3549S-1AA-202A数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3549S-1AA-202A 3549S-1AA-202A数据手册

3549S-1AA-202A封装设计

查看详情并下载
Symbol
Footprint
3D Model
