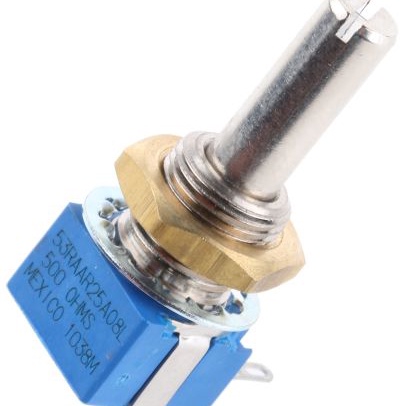

53RAA-R25-A08L

厂牌: BOURNS
产品描述: 500Ω ±10% 1W ±150ppm/℃ 线性 面板安装 33.89mm*12.5mm*18.25mm
供应商型号: 5225046
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 53RAA-R25-A08L

53RAA-R25-A08L概述


    产品简介


    本产品是一款密封式1/2英寸(12.5毫米)方形控制电位器,适用于多种电子设备中的精密电阻调节需求。其主要类型包括导电塑料或陶瓷金属(cermet),且提供线性和音频刻度选择。产品具有PC板和轴套安装方式,支持堆叠使用(gangable),并配备了金属轴和轴套。其设计旨在防止清洗PC板时进水,具有出色的密封性能。

    技术参数


    - 产品尺寸:1/2英寸(12.5毫米)方形控制
    - 安装方式:PC板和轴套安装
    - 工作环境温度:操作范围+1°C到+125°C,存储范围-55°C到+125°C
    - 电气特性:
    - 线性刻度:1千欧姆至1兆欧姆,电阻公差为±10%或±20%
    - 音频刻度:1千欧姆至1兆欧姆,电阻公差为±10%
    - 机械特性:
    - 止动强度:56 N-cm(5 lb-in)
    - 旋转寿命(无负载):50,000个循环(线性),25,000个循环(音频)
    - 环保特性:符合RoHS标准

    产品特点和优势


    本产品的主要优势在于其高精度和可靠性。导电塑料和cermet材料的选择使其具有极高的稳定性,线性和音频刻度支持使得其应用范围更广。特别是其密封设计,适合于需要在恶劣环境下工作的场合。此外,支持多段和堆叠使用,能够适应不同复杂的应用场景。

    应用案例和使用建议


    本产品广泛应用于各种电子设备中,例如音频设备、医疗设备以及工业控制系统等。对于需要精确电阻调节的应用场景,如音量控制、灯光调节等,本产品尤为适用。建议用户在使用时注意确保安装牢固,并根据具体应用需求选择合适的电气特性配置。

    兼容性和支持


    本产品支持多种安装方式,包括PC板和轴套安装。制造商提供了详细的安装指南和技术支持服务,以帮助用户顺利完成安装并获得最佳性能。同时,用户可以在特定情况下申请额外的产品配置,如特殊长度的轴和套筒。

    常见问题与解决方案


    - 问题:如何处理焊接时的温度?
    - 解答:建议使用Sn95/Ag5无清洁助焊剂进行手工焊接,焊接温度不超过399°C(750°F),时间为3秒。

    - 问题:如何确认产品的实际性能?
    - 解答:用户应在具体应用环境中验证产品的实际性能,以确保满足其需求。

    总结和推荐


    总体来看,这款密封式1/2英寸方形控制电位器凭借其优良的设计和高性能,非常适合作为各种精密电阻调节应用的理想选择。特别是在那些要求高精度和可靠性的场合下,这款产品可以显著提高系统性能。因此,我强烈推荐用户在相关项目中采用此款产品。

53RAA-R25-A08L参数

参数
电阻值 500Ω
精度 ±10%
额定功率 1W
温度系数 ±150ppm/℃
额定电压 -
锥度 线性
长*宽*高 33.89mm*12.5mm*18.25mm
安装方式 面板安装
包装方式 散装

53RAA-R25-A08L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

53RAA-R25-A08L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 53RAA-R25-A08L 53RAA-R25-A08L数据手册

53RAA-R25-A08L封装设计

查看详情并下载
Symbol
Footprint
3D Model
