3296W-1-503

厂牌: BOURNS
产品描述: 50KΩ ±10% 500mW ±100ppm/℃ 线性 500V(DC) 通孔安装 10.03mm(高度)
供应商型号: 3296W-1-503
供应商: Master
标准整包数: 100

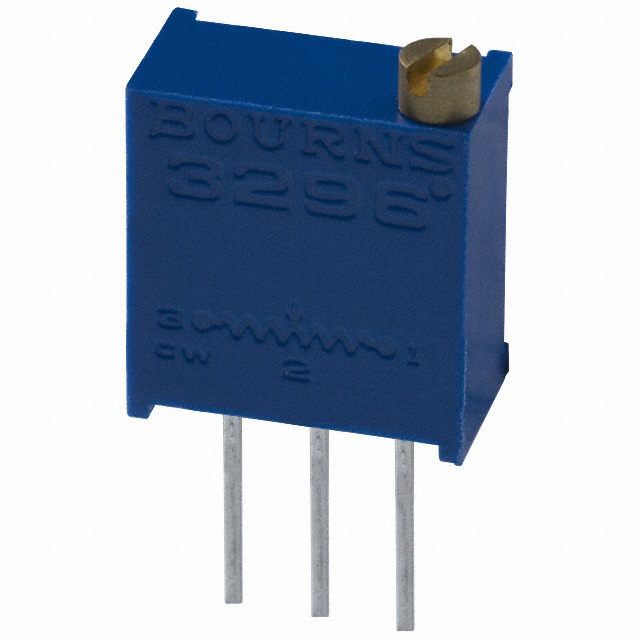

BOURNS 电位器及其他可变电阻器 3296W-1-503

3296W-1-503概述


    产品简介


    3296系列3/8英寸方形调节电位器(Trimpot®)是一款多功能精密调节电阻器,广泛应用于工业控制、航空航天、医疗设备及通信设备等领域。该产品具有多圈、耐磨损及密封的特点,确保了其高精度和可靠性。

    技术参数


    电气特性
    - 标准阻值范围:10欧姆至2兆欧姆
    - 阻值容差:±10%(可选更紧的容差)
    - 绝对最小阻值:1%或2欧姆(取较大者)
    - 接触电阻变化:1.0%或3欧姆(取较大者)
    - 电压调整精度:±0.01%
    - 电阻调整精度:±0.05%
    环境特性
    - 功率额定值(最大300伏特):
    - 70°C:0.5瓦
    - 125°C:0瓦
    - 温度范围:-55°C至+125°C
    - 密封测试:85°C氟化物液体(Fluorinert)
    - 湿度测试:MIL-STD-202方法103,96小时
    - 振动测试:20G
    - 冲击测试:100G
    - 负载寿命测试:1000小时,70°C下0.5瓦
    - 旋转寿命测试:200次

    产品特点和优势


    3296系列电位器具备多种终端样式,采用镀锡端子,且有罗氏(RoHS)合规版本。其独特的Chevron密封设计提高了防水防尘能力,使得该电位器适合于严苛的应用环境。产品通过了多个军用标准的认证,如MIL-R-22097和MIL-R-39035,证明其在极端环境下的可靠性和耐用性。

    应用案例和使用建议


    3296系列电位器常用于需要高精度调节的场合,如工业自动化控制系统、航空航天设备、医疗器械等。例如,在工业自动化系统中,3296可以用于精密调压电路,确保系统的稳定运行。建议在安装时,尽量减少振动和冲击对电位器的影响,并保持合适的散热条件,以延长其使用寿命。

    兼容性和支持


    该电位器支持多种包装方式,包括管装、带装等。用户可根据实际需求选择合适的包装形式。此外,厂商还提供了一系列配套硬件,如安装硬件(H-117P)和调整工具(H-90),确保用户能够方便快捷地进行安装和调试。Bourns公司也提供了详尽的技术支持和售后服务,帮助用户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    问题1:如何判断3296电位器的阻值?
    - 解决方案:可通过参考产品规格书中的标准电阻表,根据阻值代码来确定电位器的具体阻值。
    问题2:如何安装3296电位器?
    - 解决方案:详细安装步骤可参考产品手册,确保按照指定步骤进行操作,避免错误导致的损坏。

    总结和推荐


    综上所述,3296系列3/8英寸方形调节电位器以其高精度、高可靠性、广泛的适用范围及良好的市场口碑,成为了众多高端应用场景的理想选择。无论是工业自动化、航空航天还是医疗设备,这款电位器都能提供卓越的表现。强烈推荐在需要高精度调节的应用中使用3296系列电位器。

3296W-1-503参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 500V(DC)
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296W-1-503厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296W-1-503数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296W-1-503 3296W-1-503数据手册

3296W-1-503封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.0819 ¥ 17.3101
300+ $ 1.8762 ¥ 15.5916
500+ $ 1.8232 ¥ 15.1511
1000+ $ 1.8041 ¥ 14.7734
2500+ $ 1.7935 ¥ 14.687
5000+ $ 1.783 ¥ 14.6006
7500+ $ 1.7724 ¥ 14.5142
10000+ $ 1.7724 ¥ 14.5142
库存: 225
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1731.01
