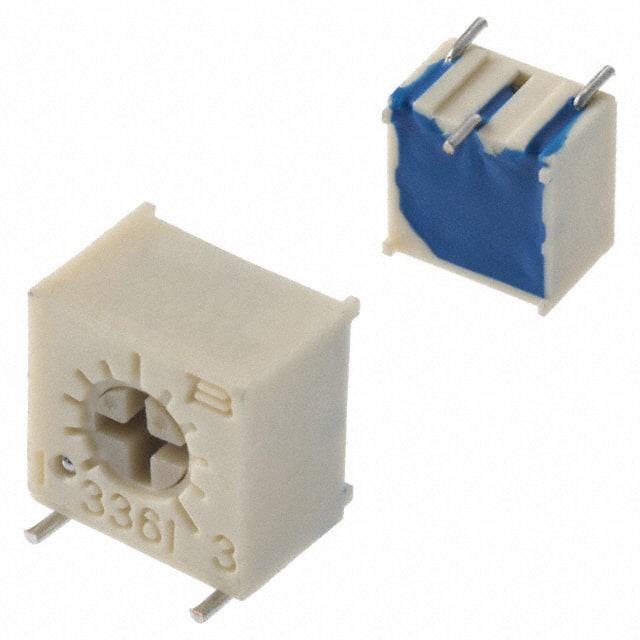

3361S-1-102GLF

厂牌: BOURNS
产品描述: 1KΩ ±10% 500mW ±100ppm/℃ 线性 300V 贴片安装 6.71mm*7.37mm*7.37mm
供应商型号: 3361S-1-102GLF
供应商: Master
标准整包数: 500
BOURNS 电位器及其他可变电阻器 3361S-1-102GLF

3361S-1-102GLF概述


    产品简介


    单圈/碳膜/工业级/密封型微型可调电阻器
    产品类型:
    3361 - 1/4" 方形 SMD 可调电阻器(Trimpot)
    主要功能:
    该产品是一种精密调整电阻器,适用于需要精细调节电压和电阻的应用场景。具备工业级耐用性,能够在恶劣环境中正常工作,并且能够承受浸入式清洗过程。
    应用领域:
    广泛应用于电子电路中作为精密调节元件,特别是在自动化设备和高可靠性要求的系统中。适用于表面贴装制造工艺,适合用于航空电子设备、医疗设备、通信设备及各种工业控制系统中。

    技术参数


    | 参数名称 | 规格 |

    | 标准电阻范围 | 10 至 2 兆欧 |
    | 电阻公差 | ±10% 标准(可根据需求提供更紧的公差) |
    | 最低绝对电阻 | 1% 或 2 欧姆(以较大者为准) |
    | 接触电阻变化 | 最大 3% 或 3 欧姆(以较大者为准) |
    | 调整精度 | 电压 ±0.05%,电阻 ±0.15% |
    | 分辨率 | 无限 |
    | 绝缘电阻 | ≥1,000 兆欧 |
    | 介质强度 | 海平面 900 VAC,海拔 80,000 英尺 350 VAC |
    | 调节角度 | 240 度 |

    产品特点和优势


    1. 精密调整能力:
    支持无限分辨率调整,可以实现微小的电压和电阻变化控制。
    2. 高耐用性:
    采用工业级设计,可在恶劣环境中使用,具有耐冲击、抗振动的能力。
    3. 易于集成:
    兼容表面贴装制造工艺,使得集成到现有系统更加简单高效。
    4. 环境适应性强:
    能够在宽泛的工作温度范围内稳定工作,并能承受高压和高湿度环境。
    5. RoHS合规:
    符合环保标准,对环境友好。

    应用案例和使用建议


    应用场景:
    1. 自动控制系统:例如在机器人或自动化生产线上,用于调节电机速度或机械臂位置。
    2. 医疗设备:如用于控制医疗仪器的精确设置,确保安全可靠。
    3. 通信设备:用于微调频率响应或功率输出。
    使用建议:
    - 在选择电阻值时,确保其在标准范围内,并考虑未来可能的需求变化。
    - 注意保护产品避免受到机械应力或环境因素的影响,尤其是在安装和拆卸过程中。
    - 在使用过程中定期检查产品的电气参数,以确保其始终处于最佳状态。

    兼容性和支持


    兼容性:
    该产品设计为适用于多种表面贴装制造工艺,能够与广泛使用的电路板材料和工艺兼容。同时,由于其紧凑的设计,可以轻松集成到现有的电子设备中。
    厂商支持:
    提供技术支持文档和详尽的产品数据表。可通过制造商网站获取更多资源和技术支持信息。如有特殊定制需求,可以通过与制造商直接沟通来满足特定的应用需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确调整电阻值 | 检查是否有机械损伤或腐蚀。重新校准并确保焊接牢固。 |
    | 温度稳定性不佳 | 确认所选型号在预期的工作温度范围内有足够的稳定性和耐温性。如果仍然存在问题,可能需要更换为更适合的型号。 |
    | 短路或过载 | 检查电路布局是否正确,并确认电源和负载匹配良好。必要时添加额外的保护措施,如保险丝或热敏电阻。 |

    总结和推荐


    综合评估:
    这款3361型方形SMD可调电阻器是一款高性能、高可靠性的精密元件,具有卓越的调整能力和广泛的应用范围。其优异的环境适应性和兼容性使其成为众多工业、医疗及通信领域的理想选择。
    推荐使用:
    对于需要高精度调整的应用场合,强烈推荐使用这款3361型可调电阻器。无论是从可靠性还是性能角度来看,它都能提供出色的表现,是提高整体系统性能的优秀选择。

3361S-1-102GLF参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 6.71mm*7.37mm*7.37mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3361S-1-102GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3361S-1-102GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3361S-1-102GLF 3361S-1-102GLF数据手册

3361S-1-102GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.8753 ¥ 7.2775
1000+ $ 0.7621 ¥ 6.3335
2500+ $ 0.7543 ¥ 6.1772
5000+ $ 0.7512 ¥ 6.1513
7500+ $ 0.7237 ¥ 5.9266
10000+ $ 0.7195 ¥ 5.8921
15000+ $ 0.7163 ¥ 5.8662
25000+ $ 0.7163 ¥ 5.8662
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 3638.75
