3009P-1-503LF

厂牌: BOURNS
产品描述: 50KΩ ±10% 750mW ±100ppm/℃ 线性 500V(DC) 通孔安装 8.98mm(高度)
供应商型号: 3009P-1-503LF
供应商: Master
标准整包数: 100

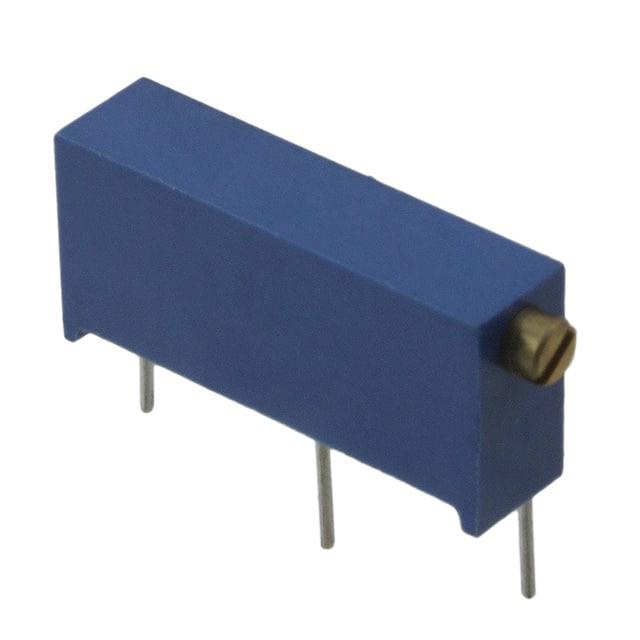

BOURNS 电位器及其他可变电阻器 3009P-1-503LF

3009P-1-503LF概述


    产品简介


    本产品是一款多功能精密可调电位器(Multiturn Trimmer Potentiometer),型号为3009。它采用高品质的工业级设计,具有低温度系数(±100 ppm/°C)和稳定的无限分辨率碳膜元件。这款电位器适用于各种需要精确调节的应用场合,如电路板上的电位调整、精密仪器控制面板等。

    技术参数


    | 参数 | 规格 |

    | 标准电阻范围 | 10 至 2 兆欧姆 |
    | 电阻精度 | ±10% 标准(可提供更紧公差) |
    | 绝对最小电阻 | 1.0% 或 2 欧姆(取较大值) |
    | 接触电阻变化 | 1.0% 或 1 欧姆(取较大值) |
    | 可调性 | 电压:±0.01%
    电阻:±0.05%
    分辨率:无限 |
    | 绝缘电阻 | ≥100 MΩ (500 VDC) |
    | 击穿电压 | 海平面:1000 VAC
    80000 英尺:250 VAC |
    | 调整角度 | 15 圈 |
    | 环境参数 | 温度范围:-55°C 至 +125°C |
    | 温度系数 | ±100 ppm/°C |
    | 密封测试 | 85°C 氟化物油 (Fluorinert) |
    | 湿度 | MIL-STD-202 方法 103 |
    | 振动 | 20G |
    | 冲击 | 50G |
    | 使用寿命 | 负载寿命:1000 小时,70°C,0.75W(4% ΔTR)
    旋转寿命:200 周期 |

    产品特点和优势


    - 多功能性和精准性:支持多圈调整(Multiturn),适合于需要高精度调整的应用场景。
    - 稳定性:采用无限分辨率碳膜元件,确保长期使用稳定。
    - 兼容环保要求:提供符合RoHS标准的版本,满足现代环保要求。
    - 广泛适用性:适用于各种精密控制和调整需求,特别适合在恶劣环境下运行的设备。

    应用案例和使用建议


    - 应用案例:该电位器可用于汽车仪表盘、工业控制系统、医疗设备中的精密调节,确保系统稳定可靠。
    - 使用建议:建议在安装前进行详细的功能测试,特别是在高温和高湿度环境中。同时注意安装方向,避免振动和冲击带来的影响。

    兼容性和支持


    - 兼容性:与市面上多数电子设备兼容,可方便地替换或升级现有设备中的同类部件。
    - 支持:制造商提供全面的技术支持和售后服务,帮助用户解决安装和使用过程中的任何问题。

    常见问题与解决方案


    - 问题1:电位器在调整过程中出现异常噪音。
    - 解决方案:检查接触点是否清洁,适当增加润滑剂,确保接触良好。
    - 问题2:电阻值波动过大。
    - 解决方案:检查环境条件是否符合规定范围,确保在额定范围内使用,必要时更换合适的型号。

    总结和推荐


    综上所述,该款3009 Multiturn Trimpot具备多项优势,适用于多种高精度控制需求的应用场景。其优异的稳定性和精度使其在市场上具有较强的竞争力。推荐用于需要高精度和长期稳定性的应用场合。

3009P-1-503LF参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 500V(DC)
长*宽*高 8.98mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3009P-1-503LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3009P-1-503LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3009P-1-503LF 3009P-1-503LF数据手册

3009P-1-503LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.5042 ¥ 12.5068
300+ $ 1.4824 ¥ 12.3255
500+ $ 1.4204 ¥ 11.8038
1000+ $ 1.361 ¥ 11.1448
2500+ $ 1.3293 ¥ 10.8856
5000+ $ 1.2977 ¥ 10.6265
7500+ $ 1.2766 ¥ 10.4537
10000+ $ 1.2766 ¥ 10.4537
库存: 400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1250.68
