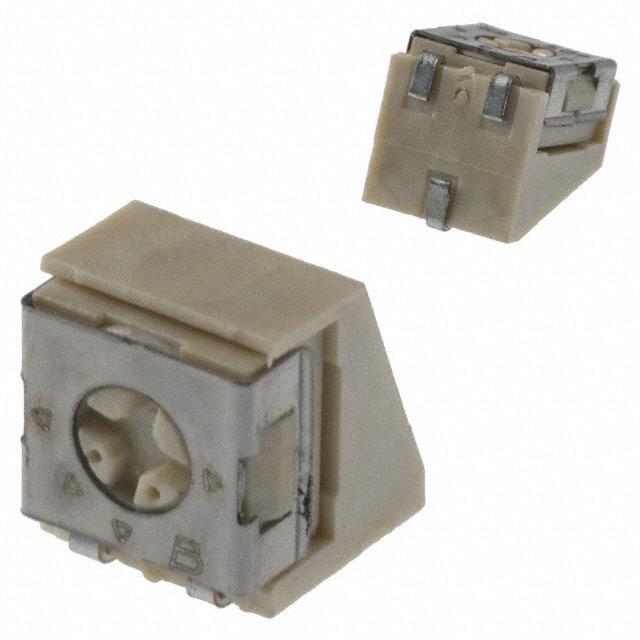

3314Z-1-102E

厂牌: BOURNS
产品描述: 1KΩ ±20% 250mW ±100ppm/℃ 线性 贴片安装 5.76mm(高度)
供应商型号: 3314Z-1-102E
供应商: Master
标准整包数: 200
BOURNS 电位器及其他可变电阻器 3314Z-1-102E

3314Z-1-102E概述


    产品简介


    3314系列是一款4毫米方形微调电位器(Trim pot),具有单转、陶瓷材料(Cermet)的特点。适用于工业环境下的表面贴装,并且已经通过密封处理。该系列产品广泛应用于需要精密调节的应用场合,如通信设备、医疗仪器、航空航天以及各种消费电子产品。

    技术参数


    - 标准电阻范围:10欧姆到2兆欧姆(具体可查看标准电阻表)
    - 电阻容差:±20%标准(更紧公差可供选择)
    - 端子电阻:最大1%或2欧姆(以较大者为准)
    - 接触电阻变化:最大3%或3欧姆
    - 分辨率:无限
    - 绝缘电阻:最小100兆欧(500伏直流下)
    - 介电强度:海平面,交流500伏(1分钟)
    - 调整角度:名义值210度
    - 环境特性
    - 功率等级:对于G、J、H型号最大300伏;对于R型号最大50伏
    - 温度等级:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟利昂/60秒
    - 湿度测试:90-98%RH,10个循环,240小时
    - 振动:20G TRS±1%,VRS±1%
    - 冲击:100G TRS±1%,VRS±1%
    - 寿命测试:(在70°C额定功率下进行1000小时)
    - 旋转寿命:100次循环
    - 热冲击:5个循环
    - 物理特性
    - 机械角度:名义值240度
    - 扭矩:最大180克厘米
    - 停止强度:最小300克厘米
    - 插入强度:(S和Z样式)最小1.6公斤(3.5磅)
    - 重量:约0.01盎司
    - 标记:制造商代码、电阻代码和日期代码
    - 滑片位置:实测真零位(TR)±10%

    产品特点和优势


    3314系列微调电位器具备多种独特功能和优势:
    - 表面贴装:兼容表面贴装制造工艺,适合真空拾放设备。
    - 不同配置:提供J钩、鸥翼和针脚等多种配置,满足不同的安装需求。
    - 调节槽:侧面调节可用,增加灵活性。
    - 行业标准:符合EIA/EIAJ/IPC/VECI SMD标准设计。
    - 环保材料:符合RoHS标准,无铅表面贴装。
    - 质量认证:通过AEC-Q200 Grade 1认证,保证产品质量。
    - 多功能应用:适用于广泛的电阻调整应用,如通信设备、医疗设备等。

    应用案例和使用建议


    应用案例
    3314系列微调电位器常用于各种需要高精度电阻调整的应用中,例如:
    - 通信设备:用于射频信号的精细调节。
    - 医疗仪器:用于生命体征监测设备的校准。
    - 航空航天:用于导航系统中的传感器调整。
    - 消费电子产品:用于音响设备的音量控制。
    使用建议
    - 在使用前,应先检查产品是否与应用所需的环境条件相符。
    - 调整时尽量避免过载,以确保产品的长期稳定性和可靠性。
    - 遵循正确的焊接工艺,以避免对引脚造成损伤。
    - 定期检查设备,确保微调电位器保持良好状态。

    兼容性和支持


    - 兼容性:3314系列电位器适用于标准SMD设备和主流真空拾放设备。
    - 支持和服务:厂商提供详细的技术支持文档和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题:焊接后出现开路
    - 解决办法:检查焊点是否有虚焊现象,必要时重新焊接。
    - 问题:阻值不稳定
    - 解决办法:检查焊接质量,确保没有焊料溢出或其他污染。
    - 问题:旋转角度不准确
    - 解决办法:确认设备是否按照指定的机械角度使用,调整定位销位置。

    总结和推荐


    综上所述,3314系列微调电位器以其独特的功能和优势,成为工业和消费电子产品中的理想选择。它不仅具备良好的环境适应性和稳定性,还通过多种配置和灵活的设计满足了广泛的应用需求。因此,强烈推荐使用此产品,特别是在需要精密调节的场合。

3314Z-1-102E参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 5.76mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
