3262P-1-253LF

厂牌: BOURNS
产品描述: 25KΩ ±10% 250mW ±100ppm/℃ 线性 300V 通孔安装 6.35mm*4.7mm*4.7mm
供应商型号: N-3262P-1-253LF
供应商: 云汉优选
标准整包数: 1

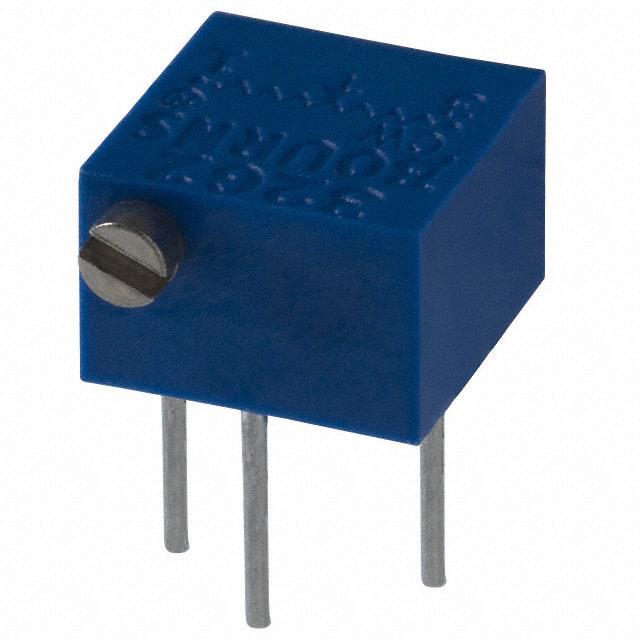

BOURNS 电位器及其他可变电阻器 3262P-1-253LF

3262P-1-253LF概述


    产品简介


    3262 - 1/4" Trimpot® Trimming Potentiometer
    3262系列是Bourns公司生产的一款多圈调节型精密电位器(Trimmer),适用于各种工业控制和高可靠性应用。这款电位器具有精确调整、高稳定性和长寿命等特点,广泛应用于航空航天、医疗设备、通信系统及各类工业控制系统中。

    技术参数


    电气特性
    - 标准电阻范围:10Ω至1兆欧姆
    - 电阻容差:±10%(可提供更紧公差)
    - 绝对最小电阻:1% 或 2欧姆(取较大值)
    - 接触电阻变化:±3.0% 或 3欧姆(取较大值)
    - 电压调整率:±0.02%
    - 电阻调整率:±0.05%
    - 分辨率:无限
    - 绝缘电阻:≥1,000兆欧姆(施加500 VDC)
    环境特性
    - 功率等级(最高300伏):
    - 85°C:0.25瓦
    - 150°C:0瓦
    - 温度范围:-65°C 至 +150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C Fluorinert
    - 湿度:MIL-STD-202方法103,96小时(2% ΔTR,100兆欧绝缘电阻)
    - 振动:30 G(1% ΔTR;1% ΔVR)
    - 冲击:100 G(1% ΔTR;1% ΔVR)
    - 负载寿命:1,000小时 @ 0.25瓦(85°C)(3% ΔTR;3%或3欧姆,取较大值)
    - 旋转寿命:200个循环(2% ΔTR;3%或3欧姆,取较大值)
    物理特性
    - 扭矩:最大3.0盎司·英寸
    - 机械止动:滑块空转
    - 终端:焊锡式引脚
    - 重量:约0.015盎司
    - 标记:制造商商标、电阻代码、接线图、日期码、型号和样式
    - 滑片位置:实际总电阻的50% ±10%

    产品特点和优势


    3262系列Trimpot® Trimming Potentiometer具备以下几个显著的特点和优势:
    - 多圈调节:相比单圈调节型电位器,多圈设计提高了精度和稳定性。
    - 工业级应用:通过了MIL-R-22097和MIL-R-39035认证,适用于严苛环境下的工业控制。
    - 密封设计:良好的防尘防水性能,适用于户外和工业现场。
    - 无铅环保:RoHS合规版本可用,满足全球环保要求。
    - 高可靠性:经过严格环境测试,保证长期稳定工作。
    - 广泛的应用范围:适用于航空航天、医疗设备、通信系统及各类工业控制系统。

    应用案例和使用建议


    应用案例
    - 医疗设备:用于各种医疗器械中的精细调节控制。
    - 通信系统:用于无线电和通信设备中的信号调节。
    - 工业自动化:用于制造过程中的精密控制。
    使用建议
    - 在选择电阻值时,可以根据实际应用需求选择标准或特殊阻值,详见标准电阻表。
    - 为确保长期稳定性,建议在85°C以下使用,以避免高温导致的性能下降。
    - 为延长使用寿命,避免频繁超出规定行程操作。

    兼容性和支持


    3262系列电位器可以与其他符合MIL规格的电子元器件或设备兼容。Bourns公司提供详细的技术支持和售后服务,用户可以通过技术支持热线或官网获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法准确调节电阻值 | 检查是否超过有效行程,确保正确操作 |
    | 长时间使用后性能下降 | 参考负载寿命和旋转寿命指标,定期维护检查 |
    | 接触电阻变化过大 | 检查连接线是否松动,清洁接触面 |

    总结和推荐


    3262系列Trimpot® Trimming Potentiometer是一款专为工业和高可靠性应用设计的精密电位器。它凭借其多圈调节、工业级应用和密封设计等特性,在多个领域中表现出色。鉴于其高精度、长寿命和广泛的适用性,强烈推荐在需要高性能和高可靠性的场合中使用。无论是在工业自动化、医疗设备还是通信系统中,这款电位器都能发挥重要作用。

3262P-1-253LF参数

参数
电阻值 25KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 6.35mm*4.7mm*4.7mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3262P-1-253LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3262P-1-253LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3262P-1-253LF 3262P-1-253LF数据手册

3262P-1-253LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
