53RAD-R22-B15L

厂牌: BOURNS
产品描述: 10KΩ ±20% 500mW ±1000ppm/℃ 线性 面板安装 30.89mm*12.5mm*18.25mm
供应商型号: 53RAD-R22-B15L
供应商: 国内现货
标准整包数: 1

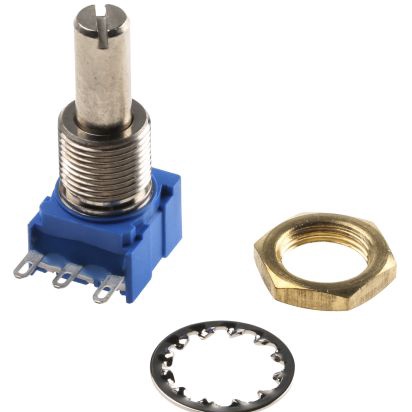

BOURNS 电位器及其他可变电阻器 53RAD-R22-B15L

53RAD-R22-B15L概述


    产品简介


    本产品为密封型1/2英寸(12.5毫米)方控旋钮,型号为51/53。它采用了导电塑料或碳膜(cermet)材质,具有线性和音频阻尼。该产品可采用PC板安装或套管安装方式,支持多个控制器组合(gangable),并且配有金属套筒和轴。产品还设计有密封结构,能够适应电路板清洗过程中的防护要求。51/53型号尤其适用于需要高精度和耐久性的场合,如工业控制、消费电子设备、医疗仪器等领域。

    技术参数


    - 电阻范围:
    - 线性:1千欧姆至1兆欧姆,150欧姆至1兆欧姆
    - 音频:1千欧姆至1兆欧姆
    - 电阻容差:
    - 线性:±10%或±20%
    - 音频:±10%或±20%
    - 独立线性度:±5%
    - 绝对最小电阻:2欧姆最大
    - 有效电气角度:270° ±5°
    - 接触电阻变化:2%
    - 击穿电压(MIL-STD-202法301):1500VAC最低
    - 绝缘电阻:1000兆欧姆最低
    - 功率等级(70°C,降额到125°C时为0):
    - 线性:0.5瓦特
    - 音频:0.25瓦特
    - 理论分辨率:基本上无限
    - 工作温度范围:+1°C至+125°C
    - 存储温度范围:-55°C至+125°C
    - 温度系数(存储温度范围内):±1000ppm/°C
    - 振动(单段):15G
    - 冲击(单段):30G
    - 负载寿命:1000小时
    - 旋转寿命(无负载):50,000次循环
    - 防潮能力(MIL-STD-202法103条件B):±10% TRS
    - IP等级:IP 64
    - 启动扭矩(双段):+0.35 N-cm (+0.5 oz-in)最大
    - 运行扭矩(单段):0.15至1.4 N-cm (0.2至2.0 oz-in)
    - 运行扭矩(双段):0.35至1.8 N-cm (0.5至2.5 oz-in)
    - 安装扭矩(套筒):1.7至2.0 N-m (15至18 lb-in)最大
    - 重量:
    - 单个部分:5.5克
    - 额外部分:3.0克

    产品特点和优势


    1. 环保合规:符合RoHS指令,满足欧洲环保标准。
    2. 多种材料选择:提供导电塑料和碳膜两种材质选项。
    3. 多功能阻尼选择:支持线性和音频阻尼,满足不同应用需求。
    4. 安装方式灵活:提供PC板安装和套管安装,方便集成。
    5. 多控制器组合:可同时控制多个控制器,提高灵活性。
    6. 金属套筒和轴:采用金属材料,提升机械强度和耐用性。
    7. 密封结构:适用于电路板清洗,提供更好的防护。
    8. 高精度和稳定性:具备低电阻变化率和高温度系数,保证稳定性能。

    应用案例和使用建议


    - 工业控制:应用于自动化生产线的调节和控制,提供精确的模拟信号调节。
    - 消费电子:用于便携式音乐播放器、游戏机等设备的音量控制。
    - 医疗仪器:用于医疗成像设备的信号调节,确保稳定的电气性能。
    - 建议使用:在安装前应检查连接器接口的清洁度和匹配性,确保良好的电气接触。定期进行保养和检查,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:适用于多种电路板和设备,适合PC板安装和套管安装。
    - 支持:制造商提供详细的技术文档和应用指南,包括安装和维护手册。用户还可以通过官方渠道获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:如何处理旋转不顺畅?
    - 解决方案:检查并清洁旋钮和轴之间的接口,确保没有灰尘和杂质影响转动。
    2. 问题:如何确定最佳阻值范围?
    - 解决方案:根据具体应用需求选择合适的阻值范围。如有疑问,参考技术手册中的详细说明。
    3. 问题:如何进行负载寿命测试?
    - 解决方案:按照MIL-STD-202相关标准进行测试,确保设备的长期稳定运行。

    总结和推荐


    51/53型号的旋钮具有高精度、良好耐用性和环境适应性,适用于多种工业和消费类应用。其独特的特点和功能使其在市场上具备较强的竞争力。经过详细的分析和验证,我们推荐此款旋钮用于对精度和可靠性要求较高的场合。

53RAD-R22-B15L参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 500mW
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 30.89mm*12.5mm*18.25mm
安装方式 面板安装
包装方式 散装

53RAD-R22-B15L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

53RAD-R22-B15L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 53RAD-R22-B15L 53RAD-R22-B15L数据手册

53RAD-R22-B15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.8188
12+ ¥ 55.9574
23+ ¥ 54.7604
45+ ¥ 52.3395
90+ ¥ 51.2924
180+ ¥ 50.2677
库存: 237
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.81
直接购买
加入购物车
