3852C-162-502AL

厂牌: BOURNS
产品描述: 5KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 19.05mm*19.05mm*23.55mm
供应商型号: N-3852C-162-502AL
供应商: 云汉优选
标准整包数: 1

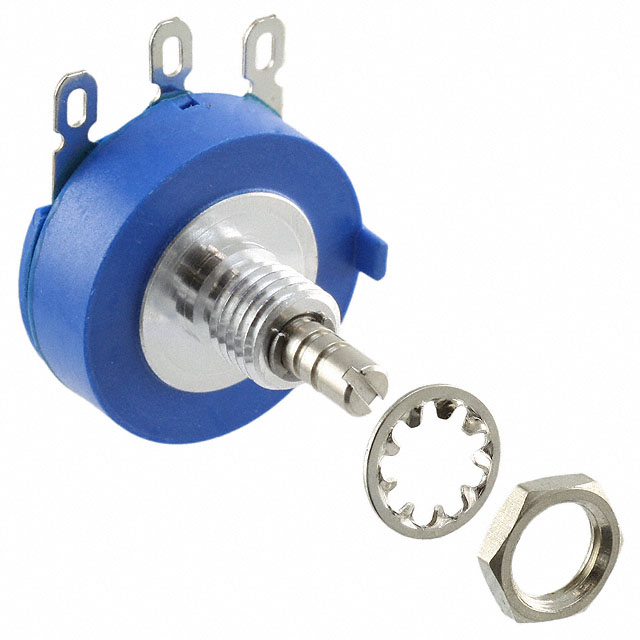

BOURNS 电位器及其他可变电阻器 3852C-162-502AL

3852C-162-502AL概述


    产品简介


    本文介绍的是Bourns公司的3851/3852/3856系列旋转电位器(旋钮式电位器),这些产品主要应用于各种面板控制。它们具有单圈和多圈两种型号,提供线性和音频两种梯度选择,且拥有广泛的阻值范围。本系列产品设计小巧,具备良好的分辨率,适用于空间受限的应用场合。

    技术参数


    以下是该系列旋转电位器的主要技术规格:
    - 阻值范围:线性梯度(A, B, E, H)为1 kΩ至1 MΩ;音频梯度(C, D, F, G)为1 kΩ至1 MΩ。
    - 精度:线性梯度的总电阻容差为±10%或±20%;音频梯度的总电阻容差为±5%或±10%。
    - 绝对最小阻值:最大2 Ω。
    - 有效电气角度:250 ° ±5 °(线性梯度);225 ° ±5 °(音频梯度)。
    - 接触电阻变化:线性梯度为±1%,音频梯度为±3%总电阻或3 Ω,以较大者为准。
    - 耐电压:海平面不低于900 VAC,70,000英尺处不低于350 VAC。
    - 绝缘电阻:500 VDC时不低于1,000 MΩ。
    - 功率等级:+70 °C环境下线性梯度为1 W,音频梯度为0.5 W;+125 °C环境下为0 W。
    - 温度系数:在-65 °C至+125 °C范围内为±1,000 ppm/°C;在-65 °C至+150 °C范围内为±150 ppm/°C。
    - 环境耐受性:振动和冲击能力分别为20 G和100 G,存储温度范围为-65 °C至+125 °C。
    - 负载寿命:1,000小时后总电阻漂移不超过±10%或±3%总电阻,以较大者为准。
    - 机械特性:可选锁定式或非锁定式安装,机械角度为280 ° ±5 °(3856型号为3-3/4圈)。

    产品特点和优势


    该系列旋转电位器具有以下优势:
    - 广泛的选择范围:提供多种阻值和梯度选项,满足不同应用需求。
    - 小体积设计:紧凑的外形适合空间受限的应用场合。
    - 高分辨率:良好的电气性能和稳定性。
    - 优异的环境耐受性:能在严苛条件下保持稳定的性能。

    应用案例和使用建议


    这些旋转电位器在各种面板控制和仪器仪表中广泛应用,如音频设备、测量仪器和工业控制系统。为了更好地发挥其性能,建议在高温环境下使用时考虑散热措施,以确保长期稳定运行。

    兼容性和支持


    本系列产品支持焊接端子,可用于印刷电路板或直接焊接连接。同时,提供锁紧垫圈和安装螺母作为标准配件,方便用户安装。Bourns公司也提供了详细的技术文档和客户支持,帮助用户解决实际应用中可能遇到的问题。

    常见问题与解决方案


    - 问题:温度范围内的阻值漂移问题
    解决办法:选用较高精度的产品,并考虑使用热补偿电路。
    - 问题:安装时遇到的旋转不顺畅问题
    解决办法:检查安装面是否平整,确保正确对齐并施加适当的扭矩。
    - 问题:接触电阻变化较大
    解决办法:选择更高等级的型号或增加外部保护层。

    总结和推荐


    总的来说,3851/3852/3856系列旋转电位器凭借其广泛的选择范围、良好的环境适应性和可靠的设计,成为一款值得推荐的优质产品。无论是用于音频设备还是工业控制,这款产品都能提供卓越的性能和稳定性。对于需要高性能和高可靠性解决方案的应用场合,Bourns的这款产品无疑是理想的选择。

3852C-162-502AL参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 19.05mm*19.05mm*23.55mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3852C-162-502AL厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3852C-162-502AL数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3852C-162-502AL 3852C-162-502AL数据手册

3852C-162-502AL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.6392 ¥ 47.9332
50+ $ 5.3766 ¥ 45.7011
库存: 65
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 958.66
