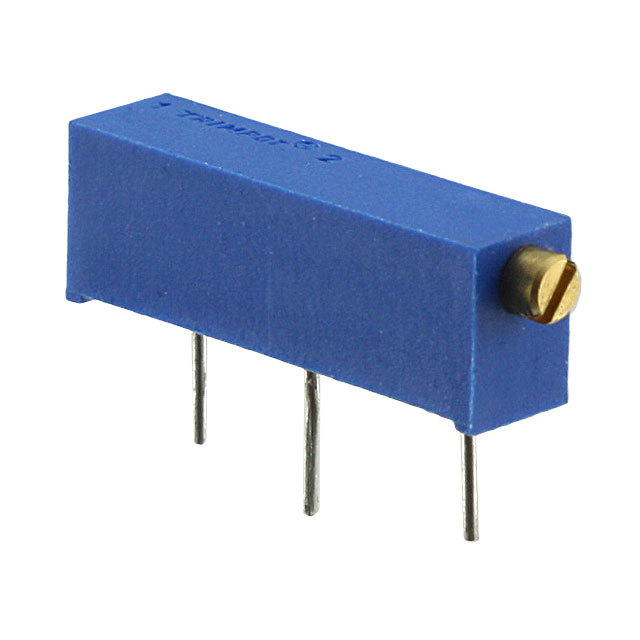

3006P-1-303LF

厂牌: BOURNS
产品描述: 30KΩ ±10% 750mW ±100ppm/℃ 通孔安装 6.35mm(高度)
供应商型号: 10B-2328624-4
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3006P-1-303LF

3006P-1-303LF概述


    产品简介


    3006 Trimpot® Trimming Potentiometer 是一款矩形多圈电位计,适用于工业级密封应用。这款产品采用陶瓷材料制成,具有低板型设计,高度仅1/4英寸。面板安装选项和透明外壳可选,便于直观调整(仅限"P"型号)。此外,罗氏合规(RoHS)版本也已提供,满足环保要求。3006 Trimpot® 主要用于调节应用场合,如各种电子设备和电路板上的电阻值调整。

    技术参数


    电气特性
    - 标准电阻范围: 10 至 5兆欧姆
    - 电阻容差: ±10% 标准(更紧密的容差可提供)
    - 绝对最小电阻: 1.0% 或 2 欧姆最大(两者取较大者)
    - 接触电阻变化: 1.0% 或 1 欧姆最大(两者取较大者)
    - 电压调整精度: ±0.01%
    - 电阻调整精度: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: 500 VDC 时至少 1,000 兆欧姆
    - 耐压强度: 海平面时为 1,000 VAC;80,000 英尺时为 250 VAC
    环境特性
    - 功率等级: 400 伏特最大;70°C 时为 0.75 瓦特;125°C 时为零瓦特
    - 温度范围: -55°C 到 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C Fluorinert™ 测试
    - 湿度测试: MIL-STD-202 方法 103,在 96 小时内相对湿度变化为 3%
    - 振动测试: 20 G 加速度条件下变化不大于 2%
    - 冲击测试: 50 G 加速度条件下变化不大于 2%
    - 负载寿命: 在 70°C 条件下 1,000 小时后电阻变化不超过 4%
    - 旋转寿命: 最多 200 次
    物理特性
    - 扭矩: 最大 5.0 盎司-英寸
    - 机械止动: 微动式
    - 端子: 可焊针脚
    - 重量: 0.04 盎司
    - 标记: 制造商标识、电阻码、引脚编号、日期码、制造商型号及样式
    - 触点: 实际位置 ±10%

    产品特点和优势


    3006 Trimpot® Trimming Potentiometer 的特点是其低板型设计和透明外壳,使安装更加便捷且易于直观调整。陶瓷材料的应用使其具有良好的耐热性和抗振动能力。此外,该产品的调节数值可以精确到无穷小,从而提供了更高的可靠性。这种多功能性使得它在多个应用领域中展现出强大的市场竞争力。

    应用案例和使用建议


    应用案例
    3006 Trimpot® 被广泛应用于各种需要精确调节电阻的应用中,如音频设备、仪器仪表、通信设备和工业控制系统等。例如,在医疗设备中,这种电位计可以用来调节某些关键参数,确保设备的稳定运行。
    使用建议
    1. 选择合适的电阻范围:根据实际应用需求,选择适当的电阻范围,以确保最佳性能。
    2. 注意环境因素:考虑到产品的环境耐受性,避免在极端环境下长时间使用。
    3. 使用防护措施:在振动或冲击较大的环境中使用时,考虑增加防护措施以延长使用寿命。

    兼容性和支持


    3006 Trimpot® 支持面板安装和多种端子选项,这使其可以方便地集成到现有系统中。制造商提供标准产品和定制选项,并为客户提供全面的技术支持和服务。对于更具体的需求,用户可以通过咨询工厂获得其他可用的选项。

    常见问题与解决方案


    1. 问题: 电位计在使用过程中出现接触不良现象。
    - 解决方案: 检查连接端子是否松动,如有必要请重新焊接并确保接触良好。
    2. 问题: 设备在高温环境下工作不稳定。
    - 解决方案: 确认电位计的工作环境温度是否超过其额定温度范围,必要时使用散热装置降低温度。
    3. 问题: 电位计无法准确调节。
    - 解决方案: 检查电位计是否正确连接,重新校准电位计,并确认其在合适的范围内进行调节。

    总结和推荐


    综上所述,3006 Trimpot® Trimming Potentiometer 是一款功能强大、可靠性高且应用广泛的电子元器件。其低板型设计、透明外壳和多种调整选项使其在多个领域具有显著优势。鉴于其卓越的性能和广泛的应用范围,强烈推荐使用这款电位计,尤其是在需要高精度和可靠性的场合。

3006P-1-303LF参数

参数
电阻值 30KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3006P-1-303LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006P-1-303LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006P-1-303LF 3006P-1-303LF数据手册

3006P-1-303LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
