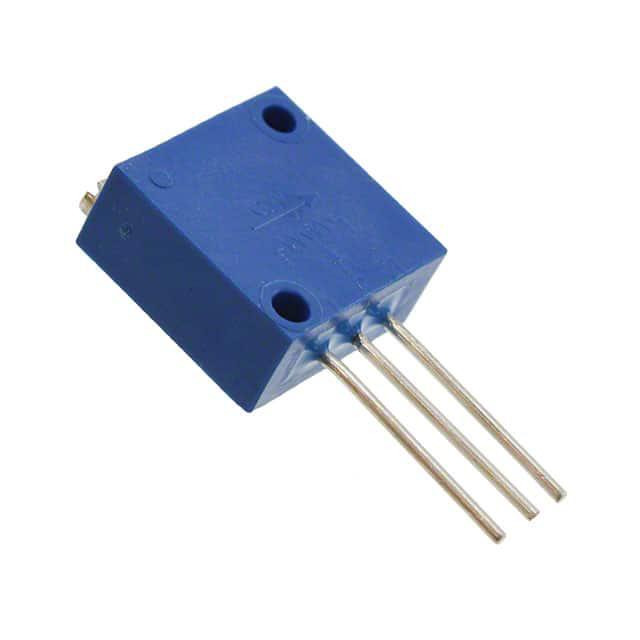

3250W-1-203

厂牌: BOURNS
产品描述: 20KΩ ±5% 1W ±50ppm/℃ 线性 500V(DC) 底座安装 12.7mm(高度)
供应商型号: FA-3250W-1-203
供应商: Avnet
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3250W-1-203

3250W-1-203概述

    3250 - 1/2" Square Trimpot® Trimming Potentiometer

    产品简介


    3250型号的1/2"方形调节电位器是一种多圈线绕密封式调节电位器,广泛应用于需要高精度调节的应用场合。该电位器具备通过质量测试(QPL)的标准,并且适用于军事级别的高可靠性应用(符合MIL-R-27208和MIL-R-39015标准)。此外,面板安装选项也是可选的配置之一,使得它能够方便地安装在控制面板上。该产品也符合RoHS指令的要求,适用于无铅电子产品。

    技术参数


    - 基本电阻范围: 10到50k欧姆
    - 电阻容差: ±5%(可根据要求提供更紧的容差)
    - 绝对最小电阻: 0.1% 或 1欧姆(以较大者为准)
    - 噪声: 最大100欧姆ENR
    - 分辨率: 依据阻值表
    - 绝缘电阻: ≥1,000兆欧(施加500V直流电压)
    - 击穿电压: 海平面:1,000伏交流;80,000英尺:400伏交流
    - 调整行程: 25转
    - 环境特性:
    - 功率等级(@85°C): 1.0瓦特
    - 功率等级(@150°C): 0瓦特
    - 工作温度范围: -65°C 至 +150°C
    - 温度系数: ±50 ppm/°C
    - 密封测试: 在85°C下进行氟利昂液体测试(仅限引脚样式)
    - 湿度: 符合MIL-STD-202方法106(2%动态温度范围,100兆欧绝缘电阻)
    - 振动: 30 G(1%动态温度范围,0.5%+分辨率动态电压范围)
    - 冲击: 100 G(1%动态温度范围,0.5%+分辨率动态电压范围)
    - 寿命测试:
    - 负载寿命: 1,000小时 @ 1.0瓦特(@85°C)
    - 转动寿命: 200个周期

    产品特点和优势


    - 多功能性: 支持多圈线绕,适用于广泛的调节需求。
    - 高可靠性: 列入军用级别标准(MIL-R-27208和MIL-R-39015),确保在苛刻环境下的稳定运行。
    - 面板安装: 可选面板安装,便于集成到控制面板系统中。
    - 环保合规: 符合RoHS标准,适合无铅电子产品应用。
    - 耐用性强: 能够承受高温、湿度、振动和冲击,具有良好的机械和电气稳定性。

    应用案例和使用建议


    - 工业控制: 在自动化设备中作为精确调节装置,实现对电压、电流或其他模拟量的精细控制。
    - 航空航天: 高可靠性设计使其成为航天和航空领域的理想选择。
    - 医疗设备: 在需要高精度调节的应用中,例如MRI扫描仪的调谐装置。

    使用建议:
    - 在安装时确保适当的密封性,以防止湿气侵入影响性能。
    - 确保安装环境满足规定的工作温度范围,避免过高或过低温度导致性能下降。
    - 定期检查并清洁电位器,确保其接触良好,避免因污染或磨损导致性能下降。

    兼容性和支持


    该电位器兼容多种电路板设计,提供标准的引脚样式。制造商提供了详细的技术文档和支持服务,确保用户在使用过程中获得充分的技术指导。

    常见问题与解决方案


    - 问题1: 电位器在高温环境下工作不稳定。
    - 解决方案: 确保安装环境温度不超过规定范围,并使用适当的散热措施。
    - 问题2: 电位器的精度不符合预期。
    - 解决方案: 检查是否有安装不当或外部干扰因素,并按照说明书进行正确的安装和调试。

    总结和推荐


    综上所述,3250型号的1/2"方形调节电位器是一款高性能、高可靠性的调节电位器。其多功能性、高可靠性以及环保特性使其在多个领域都有广泛应用。我们强烈推荐此产品用于需要精确调节和长期稳定性的应用场合。

3250W-1-203参数

参数
电阻值 20KΩ
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
额定电压 500V(DC)
锥度 线性
长*宽*高 12.7mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3250W-1-203厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3250W-1-203数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3250W-1-203 3250W-1-203数据手册

3250W-1-203封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 23.9745 ¥ 198.0294
30+ $ 23.4549 ¥ 193.7371
60+ $ 23.1037 ¥ 190.8369
130+ $ 22.5771 ¥ 186.4865
250+ $ 22.0504 ¥ 182.1361
库存: 236
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 4950.73
