3296X-1-104

厂牌: BOURNS
产品描述: 100KΩ ±10% 500mW ±100ppm/℃ 线性 500V(DC) 通孔安装 10.03mm(高度)
供应商型号: CSCS-3296X-1-104
供应商: 海外现货
标准整包数: 1

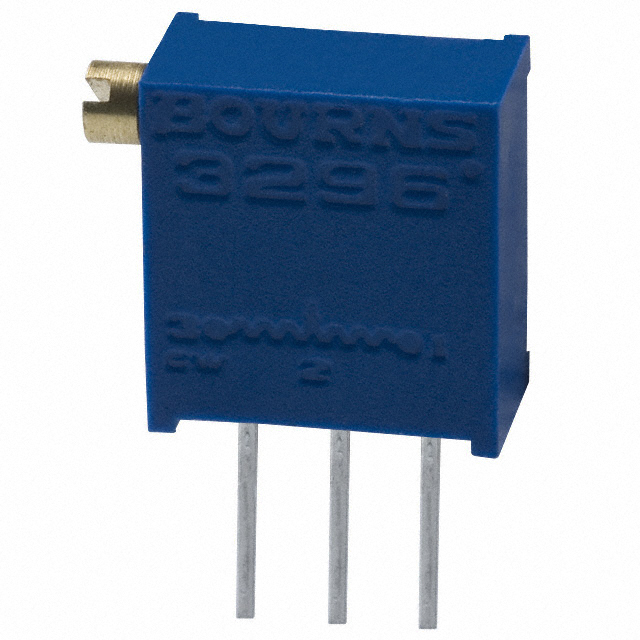

BOURNS 电位器及其他可变电阻器 3296X-1-104

3296X-1-104概述


    产品简介


    3296 - 3/8" Square Trimpot® Trimming Potentiometer
    本产品是一款多功能、工业级密封式可调电阻器(即Trimpot),主要用于调整电路中的电阻值。它具有多终端样式、防潮设计及符合环保要求的版本。其主要应用场景包括工业自动化、航空航天等领域,适用于需要精确调节电压或电流的场合。

    技术参数


    - 基本参数:
    - 型号: 3296
    - 尺寸: 3/8"方形
    - 终端样式: 5种
    - 包装: 胶带和卷轴包装可用
    - 电气特性:
    - 标准电阻范围: 10欧姆到2兆欧姆
    - 电阻公差: ±10%
    - 绝对最小电阻: 1%或2欧姆最大
    - 接触电阻变化: 1.0%或3欧姆最大
    - 环境特性:
    - 功率额定值: 70°C时为0.5瓦特
    - 温度范围: -55°C至+125°C
    - 密封测试: 85°C氟里昂(Fluorinert)
    - 湿度测试: 持续96小时后,阻值变化≤2%,绝缘电阻≥10兆欧姆
    - 振动测试: 20G下阻值变化≤1%
    - 冲击测试: 100G下阻值变化≤1%
    - 机械特性:
    - 扭矩: 最大3.0oz-in.
    - 机械停止: 止动器闲置
    - 终端: 可焊接引脚

    产品特点和优势


    - 多功能: 支持多种终端样式,适用范围广泛。
    - 高可靠性: 列入了QPL认证列表,用于RJ24型号。
    - 密封设计: 使用Chevron密封设计,提高防潮能力。
    - 兼容硬件: 提供安装硬件如H-117P。
    - RoHS合规: 提供符合RoHS标准的版本。
    - 可焊性: 引脚可焊性良好,便于安装。

    应用案例和使用建议


    该产品适用于工业自动化控制系统中对电阻进行微调的应用场景,例如电机控制、传感器接口电路等。建议在使用时注意保持良好的环境条件,避免高湿度和振动环境,以确保其稳定性和寿命。

    兼容性和支持


    该产品与其他电子元器件和设备具有较好的兼容性,能够无缝集成于各种系统中。制造商提供了相关的安装指南和支持服务,帮助客户顺利完成安装和调试。

    常见问题与解决方案


    1. 问题: 产品在使用过程中出现接触不良的情况。
    - 解决方案: 确保终端清洁,且焊接质量良好。

    2. 问题: 阻值不准确。
    - 解决方案: 重新调整,并检查是否满足特定的电气特性要求。

    3. 问题: 产品在极端环境下性能下降。
    - 解决方案: 根据环境特性选择合适的工作条件,必要时增加保护措施。

    总结和推荐


    3296 - 3/8" Square Trimpot® Trimming Potentiometer 是一款可靠且易于使用的工业级可调电阻器。它的多功能性、高可靠性以及广泛的适用范围使其成为许多应用的理想选择。如果您的项目需要对电阻进行微调并保证在苛刻环境中仍能正常工作,这款产品是一个值得考虑的选择。我们强烈推荐您使用此产品,尤其是在工业自动化、航空航天和其他需要精确控制的领域。

3296X-1-104参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 500V(DC)
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

3296X-1-104厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296X-1-104数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296X-1-104 3296X-1-104数据手册

3296X-1-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
113+ $ 1.062 ¥ 8.9739
库存: 684
起订量: 471 增量: 1
交货地:
最小起订量为:113
合计: ¥ 1014.05
直接购买
加入购物车
