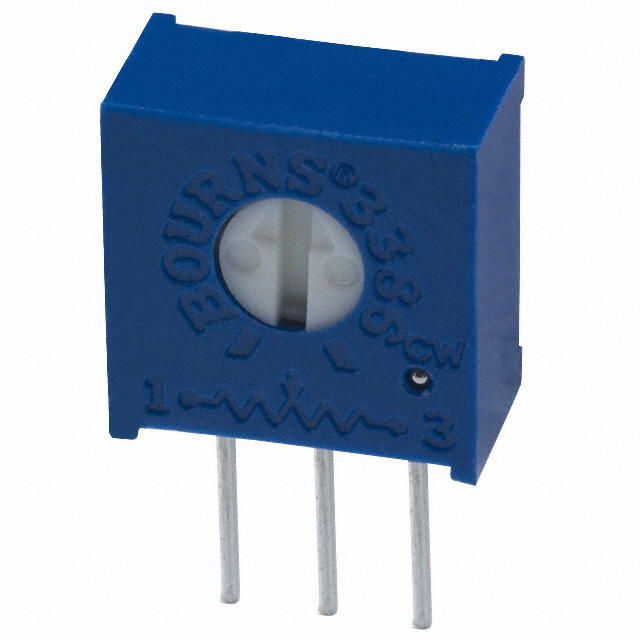

3386W-1-502LF

厂牌: BOURNS
产品描述: 5KΩ ±10% 500mW ±100ppm/℃ 通孔安装 9.53mm(高度)
供应商型号: 9355367
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386W-1-502LF

3386W-1-502LF概述

    3386 - 3/8英寸方形可调电位器(Trimming Potentiometer)技术手册

    1. 产品简介


    3386系列可调电位器是一种工业级单转调整型微调电阻器,采用密封设计。它广泛应用于各种需要微调电阻值的应用场合,例如电子电路的设计和调整。该系列电位器可以提供从10欧姆到2兆欧姆的电阻范围,以满足不同的需求。3386型号可通过多种方式进行调整,如顶部调整和侧面调整。此外,它们还提供了带键帽和延长轴的不同选项,使操作更为便捷。

    2. 技术参数


    - 标准电阻范围:10欧姆至2兆欧姆
    - 电阻容差:±10%(可提供更紧的容差)
    - 绝对最小电阻:2欧姆最大
    - 接触电阻变化:2% 或3欧姆最大(两者取较大值)
    - 可调性:电压分压器 ±0.05%,滑动变阻器 ±0.15%
    - 绝缘电阻:≥1000兆欧(500VDC)
    - 击穿电压:海拔0米时为900VAC,海拔70000英尺时为350VAC
    - 调整角度:约280度
    - 温度系数:±100ppm/℃
    - 机械角度:约310度
    - 最大扭矩:5.0盎司·英寸
    - 停止强度:15.0盎司·英寸最小
    - 包装形式:50个装管,可选防静电袋或带盘包装

    3. 产品特点和优势


    - 单转调整:实现精确且快速的电阻调整。
    - 密封设计:提升耐用性和长期稳定性。
    - Cermet材料:提供卓越的耐磨性和长期稳定性能。
    - RoHS合规:符合环保要求。
    - 多样的调整方式:包括顶部调整和侧面调整,适用广泛的应用场景。

    4. 应用案例和使用建议


    3386系列电位器广泛应用于消费电子产品、医疗设备、通信系统及工业控制等领域。例如,在消费电子产品中,3386系列可以用于音量控制、亮度调节等应用;在医疗设备中,它可以用于设备参数的精确调整;在工业控制领域,它可以用于电机速度控制和信号调理。
    使用建议:
    - 在选择具体型号时,应根据实际应用中的工作环境(如温度、湿度、振动等)进行合理选择。
    - 定期检查设备,确保电位器的良好工作状态。
    - 对于高频应用,需注意避免不必要的机械磨损和振动影响。

    5. 兼容性和支持


    - 兼容性:3386系列电位器具有广泛的兼容性,适用于多种设备和电路板。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,包括调整工具(如H-90)和其他备件。

    6. 常见问题与解决方案


    - Q: 电位器调整后,电阻值不稳定?
    - A: 可能是接触电阻变化导致的。建议检查安装是否稳固,或更换新的电位器。
    - Q: 长时间使用后出现磨损?
    - A: 检查是否超出了使用寿命,如果超过则需要更换新的电位器。
    - Q: 调整角度超出规范范围?
    - A: 请确认所选型号是否适用于特定应用。如果需要更大角度调整,请联系厂家寻求适合的产品。

    7. 总结和推荐


    综上所述,3386系列电位器凭借其卓越的性能、广泛的适用性和良好的客户支持,成为众多工业和消费电子应用的理想选择。它不仅能满足精密调整的需求,还能适应恶劣的工作环境。因此,我们强烈推荐这一产品系列给需要可靠电阻调整解决方案的用户。

3386W-1-502LF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386W-1-502LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386W-1-502LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386W-1-502LF 3386W-1-502LF数据手册

3386W-1-502LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.6163
5+ ¥ 9.5225
10+ ¥ 8.3643
20+ ¥ 8.0426
40+ ¥ 7.7209
100+ ¥ 7.0775
500+ ¥ 7.0775
1000+ ¥ 7.0775
库存: 11
起订量: 6 增量: 0
交货地:
最小起订量为:5
合计: ¥ 47.61
